技术摘要：
本发明公开了一种3D打印升降台密封装置，包括：打印工作台，打印工作台上设有竖向设置的升降通道，升降通道内设有升降台；密封组件，包括设于升降台的外边沿的多个交替设置的密封座与密封块；密封座上设有密封条，密封块具有第一抵接面和第二抵接面，第一抵接面和第二  全部
背景技术：
现有的3D打印机、例如砂型3D打印机，通常是打印头沿X轴和Y轴移动，打印工作台 中部设有能沿Z轴移动的升降台，则打印头能相对于升降台作三维的位置变动。为了防止砂 粒掉落到升降台内损坏机械结构，需要设计一种3D打印升降台密封装置对升降台与打印工 作台之间进行密封。
技术实现要素：

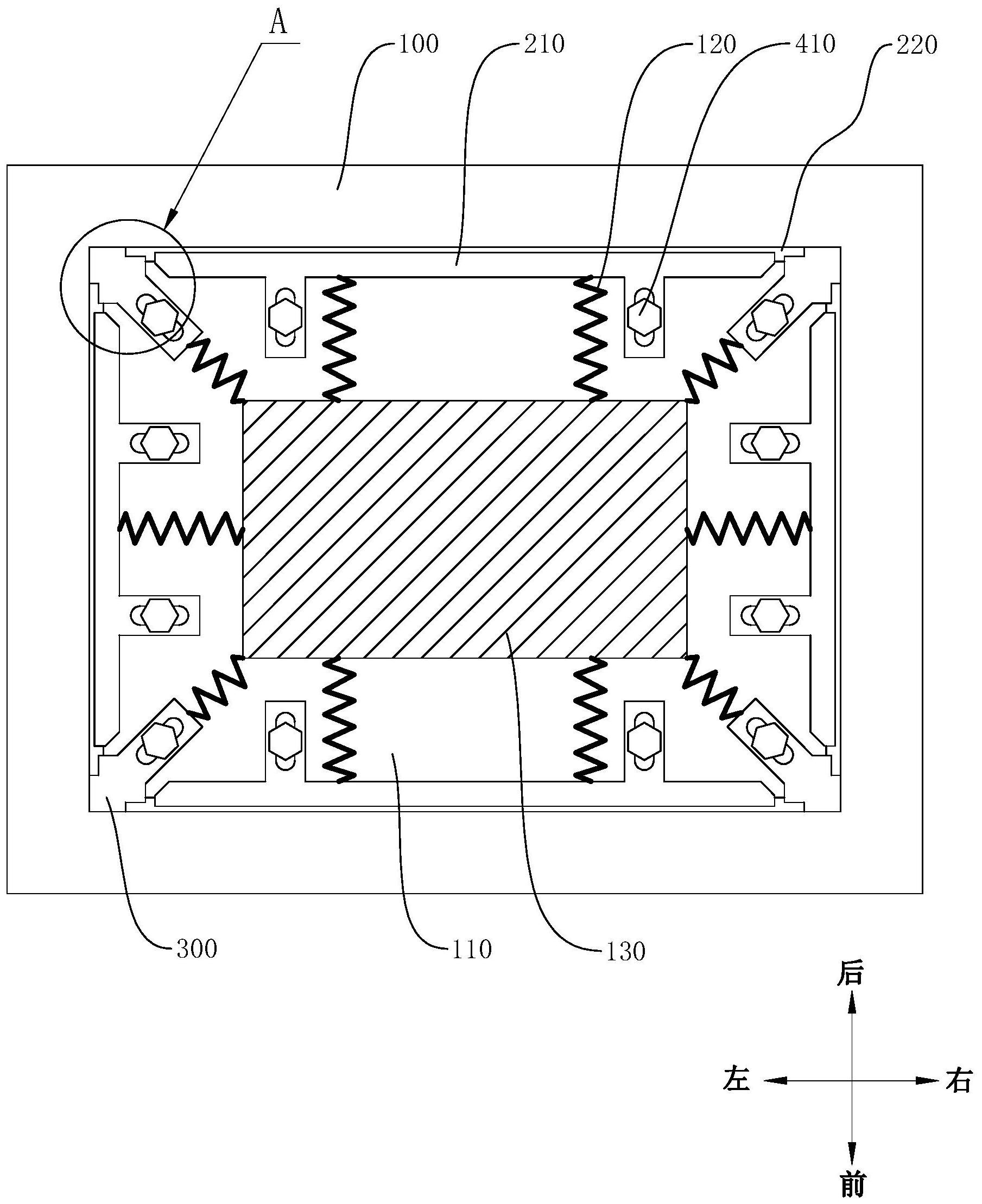

本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种3D 打印升降台密封装置。 根据本发明实施例的3D打印升降台密封装置，包括：打印工作台，所述打印工作台 上设有竖向设置的升降通道，所述升降通道内设有升降台；密封组件，包括设于所述升降台 的外边沿的多个密封构件，所述密封构件与所述升降台滑动连接，滑动的方向为所述升降 通道的径向，其中一部分所述密封构件为密封座，另一部分所述密封构件为密封块，所述密 封座与所述密封块交替设置，所述密封座与所述密封块之间设有间隙；所述密封座上设有 密封条，所述密封条设于所述密封座与所述升降通道的内壁之间，所述密封块具有第一抵 接面和第二抵接面，所述第一抵接面和所述第二抵接面均与所述升降通道的内壁紧贴；所 述第一抵接面上设有第一凹槽，所述第二抵接面上设有第二凹槽，所述密封条的两端分别 凸出于所述密封座，所述密封条的一端设于一个所述密封块的第一凹槽内，所述密封条的 另一端设于另一个所述密封块的第二凹槽内，所述密封条和所述密封块首尾相接。 根据本发明实施例的3D打印升降台密封装置，至少具有如下技术效果：使用时，密 封条在密封座的压迫下抵住升降通道的内壁，同时密封块与升降通道的内壁紧贴，达到密 封的目的；密封条老化或变形时可调整密封座的位置，使密封条保持抵住升降通道的内壁， 密封效果好；密封条损毁时，可移动密封座远离升降通道的内壁，便于更换密封条。 根据本发明的一些实施例，所述密封块上设有两个托块，两个所述托块分别设于 所述第一凹槽与第二凹槽旁侧，两个所述托块分别与两个所述密封条抵接，两个所述密封 条分别设于两个所述托块与所述升降通道的内壁之间。 根据本发明的一些实施例，所述密封座上设有第三凹槽，所述密封条设于所述第 三凹槽内。 根据本发明的一些实施例，所述升降台呈矩形，所述升降台的四角处分别设有四 个所述密封块，所述升降台的四边处分别设有四个所述密封座。 根据本发明的一些实施例，所述升降台上设有多个弹性构件，所述弹性构件的两 端分别与所述升降台、所述密封构件连接。 根据本发明的一些实施例，所述密封块使用铜合金制成。 3 CN 111594616 A 说　明　书 2/4 页 根据本发明的一些实施例，所述密封构件设于所述升降台的顶面，所述密封构件 上设有若干腰形槽，所述腰形槽沿所述升降通道的径向延伸，所述腰形槽内设有竖向设置 的导杆，所述导杆与所述升降台固接。 根据本发明的一些实施例，所述升降台的顶面设有凸台，所述密封组件环绕所述 凸台。 根据本发明的一些实施例，所述密封座上设有至少两个所述腰形槽，两个所述腰 形槽间隔设置。 根据本发明的一些实施例，所述导杆为第一螺栓，所述升降台对应所述腰形槽处 设有内螺纹孔，所述第一螺栓的底部设于所述内螺纹孔内。 本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得 明显和容易理解，其中： 图1是本发明实施例的3D打印升降台密封装置的结构俯视图； 图2是本发明实施例的3D打印升降台密封装置的结构主视图； 图3是图1中A部分的局部剖视放大示意图。 附图标记： 打印工作台100、升降台110、弹性构件120、凸台130、钢板140、升降通道150、密封 座210、密封条220、密封块300、第一凹槽310、第二抵接面320、托块330、第一螺栓410、腰形 槽420。
