技术摘要：
一种高铁箱式变电站的监测设备，包括箱体与装配块，所述箱体是其内具有空腔的方体结构，所述箱体里有一头是敞口，所述敞口经由盖板盖上，所述装配块设在箱体里，所述装配块上就装配双熔断器、变压器与高压负荷开关保护用熔断器，所述装配块和盖板并列，所述箱体上毗邻  全部
背景技术：
应用于高铁的箱式变电站，又叫预装式变电所或预装式变电站。  是一种高压开关 设备、输电用变压器和低压变电装置，按一定接线方  案排成一体的工厂预制户内、户外紧 凑式配电设备，即将变压器降压、  低压变电等功能有机地组合在一起，装配在一个防潮、防 锈、防尘、 防鼠、防火、防盗、隔热、全盖上、可移动的钢结构箱，特别适用于  城网建设与改 造，是继土建变电站之后崛起的一种崭新的变电站。箱 式变电站适用于矿山、工厂企业、油 气田和风力发电站，它替代了原  有的土建变电房，变电站，成为新型的成套变变电装置。近 年来，我 国电气化铁道牵引变电所二次设备的技术水平有了很大进步，成绩有 目共睹，但 在实际运用过程中仍存在很多问题，特别是维护方面。 箱式变电站组件防护监测设备，达成对组件设施的防护和监测这  样整体化性能， 它普遍具有箱体，箱体一边设有液晶屏与按键，另外  箱式变电站组件的双熔断器、变压器 和高压负荷开关保护用熔断器排  列装配于箱体内表面上的，可以监控收集流经箱式变电 站组件的双熔 断器的电量、流经变压器的原边的电量、流经变压器的副边的电量、  流经高 压负荷开关保护用熔断器的电量、流经液晶屏的电量这样的电  量值和箱式变电站组件的 双熔断器的电动势、变压器的原边的电动  势、变压器的副边的电动势、高压负荷开关保护 用熔断器的电动势与  高压负荷开关保护用熔断器的电动势这样的电动势值，有其普遍包 括  箱体，箱体一边设有液晶屏和按键，相向的一边设有若干端口，而箱 式变电站组件的双 熔断器、变压器和高压负荷开关保护用熔断器排列  装配于箱体内表面上的，箱式变电站组 件的双熔断器、变压器和高压  负荷开关保护用熔断器经由线缆相连端口；双熔断器、变压 器和高压  负荷开关保护用熔断器关键为具有电量变送器、电动势变送器、模数  转化模块、 单片机、接触器、闪存与信息传输组件，电量变送器和电  动势变送器检测监控，检测的数据 经模数转化模块传递至单片机，单  片机执行处置而解析，在检测到有误之际，亦即经由接 触器操控扬声  器告警，另外还把信息由信息传输组件传递到异地的处理终端，所有  检测 的信息都会传递到闪存储放，另外还把信息在液晶屏展示，操作  者还可以经由按键传递改 变告警时限，还可以翻阅闪存储放的条目。 在地铁的箱式变电站里，双熔断器、变压器与高压负荷开关保护  用熔断器在发生 故障后，可以高效执行维护，然而本箱式变电站在维  护双熔断器、变压器与高压负荷开关 保护用熔断器之际，须分拆箱体， 执行维护，此类维护模式很繁琐，耗时耗力。
技术实现要素：

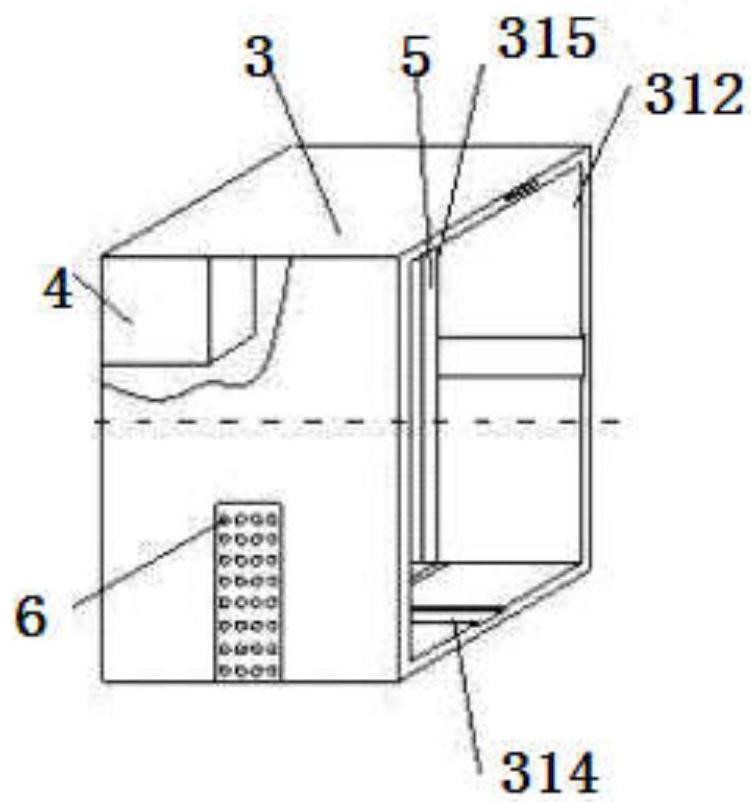

为解决上述问题，本发明提供了一种高铁箱式变电站的监测设  备，有效避免了现 有技术中本箱式变电站在维护双熔断器、变压器与  高压负荷开关保护用熔断器之际须分 4 CN 111555158 A 说　明　书 2/6 页 拆箱体执行维护的模式很繁琐、 耗时耗力的缺陷。 为了克服现有技术中的不足，本发明给予了一种高铁箱式变电站  的监测设备的 解决方案，具体如下： 一种高铁箱式变电站的监测设备，包括： 箱体2与装配块2，所述箱体2是其内具有空腔的方体结构，所  述箱体2里有一头是 敞口312，所述敞口312经由盖板313盖上，所  述装配块2设在箱体2里，所述装配块2上就装 配双熔断器、变压器  与高压负荷开关保护用熔断器，所述装配块2和盖板313并列，所述  箱 体2上毗邻敞口312的两对边壁的内表面上分别设有一引导口  314，所述引导口314的伸展 向垂向于盖板313，另外所述引导口314  在其引导向的跨度大小是其所处边壁跨度大小的 二分之一。 所述引导口314所在边壁跨度的伸展向就是同所述引导口314伸  展向一样，所述 装配块2的四边设有同引导口314结合的凸出部212，  让所述装配块2沿着引导口314在箱体 2里移动，所述引导口314 的一头敞开，所述引导口314的另一头密闭，所述箱体2的内表面 上  设有一周收纳口315，所述收纳口315为矩形状，该矩形状结构和盖  板313平行，另外所 述收纳口315经过两对引导口314的密闭头，所  述收纳口315的高度大小高过引导口314的 高度大小，所述收纳口  315里设有TPE材料环5，所述TPE材料环5里能通进氮气。 所述TPE材料环5和收纳口315的下端经由黏接剂黏接，所述  TPE材料环5里未有氮 气时，所述TPE材料环5的高度矮于引导口314 的下端，所述TPE材料环5里填充氮气时，所述 TPE材料环5的高度 高于引导口314的下端，所述TPE材料环5的进气孔512由管路相通  至箱 体2之外，所述管路上还设有一管路开关513，所述装配块2面  对敞口312的一壁设有套圈 213，本高铁箱式变电站的监测设备内，  原本装配在箱体2内表面上的双熔断器、变压器与 高压负荷开关保护  用熔断器，于是变换装配方法，先在箱体2里设有一装配块2，该装  配块 2很利于装配分拆，接着双熔断器、变压器与高压负荷开关保护  用熔断器和装配在该装配 块2上，移出装配块2时，就会牵引出双熔 断器、变压器个高压负荷开关保护用熔断器，接着 就能对双熔断器、  变压器与高压负荷开关保护用熔断器执行维护。 所述装配块2的装配架构是：这里所述箱体2的一头是敞口312，  表示该敞口312占 有箱体2的全部一头，以此让所述装配块2能够经 敞口312送进或移出箱体2，另外所述引导 口314非穿透式的，仅探  进所在边壁水平跨度大小的二分之一，也就是所述引导口314伸展 到  边壁的中线上，驱动所述装配块2朝箱体2里移动，在所述装配块2  抵进至引导口314密 闭头时，所述装配块2无法继续朝厢体2里移动，  接着用鼓风机朝TPE材料环5里送风，在所 述TPE材料环5填充氮气  后，就对所述装配块2的凸出部212执行挤压，让凸出部212无法移  动，确保了装配块2的稳定，装配块2须拿下维护时，就对TPE材料  环5泄气，接着能够拿下 TPE材料环5。 所述装配块2上的双熔断器、变压器与高压负荷开关保护用熔断  器是先装配的， 接着把装配块2移动送进箱体2里，另外所述双熔断  器、变压器与高压负荷开关保护用熔断 器的线缆应该长到确保装配块  2移动期间无法不利于所述双熔断器、变压器与高压负荷开 关保护用 熔断器的相连性； 所述装配块2上还设有一套圈213，利于操作者把装配块2经箱  体2里拽出。 所述高铁箱式变电站的监测设备还包括一L型勾件7，所述的L  型勾件7包括勾部 5 CN 111555158 A 说　明　书 3/6 页 712与塑料柱件713，所述勾部712是柱状，其垂 向的设于塑料柱件713的一头，所述的L型勾 件7伸进箱体2上的容  纳口316里，所述容纳口316为非贯通孔，其端口处在箱体2上有敞 口 312的一边，箱体2上在容纳口316端口的所在之处还设有收纳孔  317，所述收纳孔317和勾 部712适配，在所述塑料柱件713伸进容  纳口316里时，所述勾部712就处在收纳孔317里。因 为是在本高铁  箱式变电站的监测设备还设于变电箱上之际拿下装配块2，所以操作  者径 直手动牵引装配块2，会很不安全，而操作者亦无法时时带有塑  料柱，所以径直在箱体2里 嵌进一L型勾件7，用于拽出装配块2，  容纳口316和收纳孔317都是设于箱体2上有敞口的一 边，该边有两  对边部，容纳口316与收纳孔317就处在其中一边上。 所述箱体2上设有排气口6，箱体2里都是双熔断器、变压器与  高压负荷开关保护 用熔断器，在运作之际，无法防止热量聚集，不利  于双熔断器、变压器和高压负荷开关保护 用熔断器的运作，所以须设  有排气口6，让箱体2里的升温气流可以泄出。 所述箱体2里设有排气机4，所述排气机4处在装配块2距离敞 口312更远的一边， 所述排气机4对齐装配块2送气，设有排气机4  对齐装配块2，由于装配块2上设有的是双熔 断器、变压器与高压负  荷开关保护用熔断器，排气机对齐双熔断器、变压器与高压负荷开 关  保护用熔断器送气，双熔断器、变压器与高压负荷开关保护用熔断器  不运作在过热条 件下，确保了双熔断器、变压器与高压负荷开关保护  用熔断器运作。 本发明的有益效果为： 本发明把双熔断器、变压器与高压负荷开关保护用熔断器装配在  一装配块上，装 配块经由引导口装配到箱体里面，移出装配块就让双  熔断器、变压器与高压负荷开关保护 用熔断器移出箱体，利于操作者  对双熔断器、变压器与高压负荷开关保护用熔断器的装配 和维护，本  发明运用TPE材料环固连装配块，装配块被抖动之际，因为TPE材料  环的伸缩 性，不会发生凸出部脆断的问题，防护了装配块。 附图说明 图1为本发明的高铁箱式变电站的监测设备的厢体的结构示意 图。 图2为本发明的装配块的结构图。 图3为本发明的盖板的结构图。 图4为本发明的部分结构图。 图5为本发明的收纳孔结构图。 图6是本发明的L型勾件的结构图。
