技术摘要：

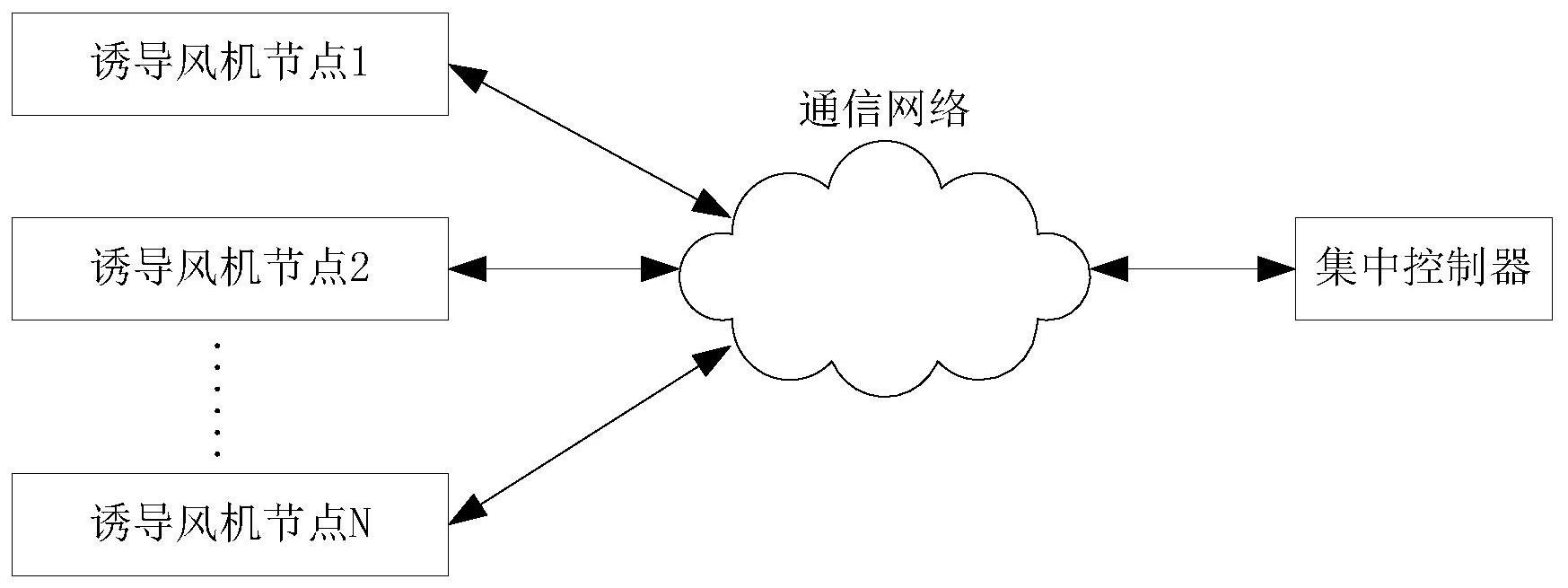

本发明涉及一种诱导风机系统的改进，具体为一种诱导风机系统及控制方法可以改善传统诱导风机系统运行功耗大、运行时间长、CO气体易残留等弊端，由一台集中控制器和N个诱导风机节点组成。每个诱导风机节点通过通信模块与集中控制器通信连接；所述通信连接具体是指集中控  全部
背景技术：
随着科学技术的不断发展和进步，建设了越来越多的地下车库，汽车尾气中CO气 体聚积后会对人体造成危害。用于稀释地下车库CO浓度的智能诱导风机系统逐步被推广应 用。传统的智能诱导风机控制系统，每个诱导风机节点根据采集的CO气体浓度、温度，运行 控制算法决策诱导风机是否运行或者通过集中控制器决定整个分区内的诱导风机是否运 行，每个诱导风机节点划属为固定的信道。每个诱导风机节点可以独立运行。 现有的智能诱导风机控制系统的节点分布由相关部门设计，每个诱导风机节点划 属为固定的风道。传统的智能诱导风机控制系统，主要功能是检测环境CO浓度超标，温度正 常，则开启诱导风机运行。有效的诱导风机系统是通过风扇把CO气体诱导到进排风系统，稀 释CO气体浓度。这种控制方式风机运行时间长，稀释CO气体效率低。 中国专利CN201520533341.5公开一种诱导风机控制系统，包括控制器、存储模块、 电力载波线通信模块、诱导风机控制模块和烟雾检测模块的一种诱导风机控制系统。诱导 风机系统依赖诱导风机节点控制器的闭环控制算法。 发明专利201910693277.X公开了一种新型智能型诱导风机涉及一种用于地下停 车场的新型智能型诱导风机，主要包括CO传感器、、NOx传感器、CmHn传感器、烟感器，拉力传 感器保障诱导风机节点控制器能避免火灾的情况下启动，诱导风机安装出现异常的情况下 发出警报。 发明专利201310684260.0公开了一种诱导风机控制器，解决了现有的诱导风机控 制器在车库使用高峰期期间不断开启关闭诱导风机从而降低诱导风机使用寿命的问题。 发明专利201310684260.0公开了一种诱导风机控制系统，包括若干个分区诱导风 机控制单元，每个分区诱导风机控制单元包括一个诱导风机主控器、多个诱导风机分控器 和与所述诱导风机分控器连接的诱导风机。每个分区诱导风机控制单元的诱导风机主控器 与多个诱导风机分控器通过有线或无线方式通讯，能够解决现有的诱导风机控制系统控制 不够准确且凌乱的问题。 但目前对于诱导风机控制系统而言，运行功耗大、运行时间长、CO气体易残留的问 题仍然有待解决。
技术实现要素：
本发明要解决的技术问题克服现有的缺陷，提供一种诱导风机系统及控制方法可 以改善传统诱导风机系统运行功耗大、运行时间长、CO气体易残留等弊端。 为了解决上述技术问题，本发明提供了如下的技术方案：一种诱导风机系统，由一 台集中控制器和N个诱导风机节点组成。每个诱导风机节点通过通信模块与集中控制器通 信连接；所述通信连接具体是指集中控制器采用公网服务器与每个诱导风机节点的通信模 3 CN 111550427 A 说　明　书 2/4 页 块连接；每个诱导风机节点由诱导风机控制器和诱导风机组成；诱导风机控制器包括电源 模块、处理器模块、CO传感器模块、温度传感器模块、风向驱动模块、风速驱动模块和通信模 块，所述电源模块与微处理器电连接，所述微处理器分别与CO传感器模块、温度传感器模块 和通信模块电连接，所述微处理器还分别通过风向驱动模块和风速驱动模块与诱导风机电 连接。 作为优选，所述电源模块为12V直流电源，具体使用金升阳AC-DC电源LM75-20B12。 作为优选，所述风向驱动模块为SEB2M25型步进电机驱动器。 作为优选，所述CO传感器模块为ME3-CO一氧化碳传感器。 作为优选，所述温度传感器为LM75温度传感器芯片。 作为优选，所述通信模块采用4G四模全网通Air720H通信模块。 作为优选，所述微处理器使用STC8F2K08S2微处理器。 为了解决上述技术问题，本发明还提供了一种控制方法，包括如下步骤：步骤一、 通过诱导风机节点内的CO传感器感应该节点处的CO浓度信息值； 步骤二：通过诱导风机节点内的温度传感器感应该节点处的温度信息值； 步骤三：诱导风机节点内的微处理器对一氧化碳传感器和温度传感器的信息进行 收集后，通过通讯模块向集中控制器发送； 步骤四：集中控制器通过internet网络采集到每一个诱导风机节点的CO气体浓度 信息和温度信息； 步骤五：集中控制器根据诱导风机节点在地下车库的位置信息结合各个诱导风机 节点反馈的该节点处的一氧化碳浓度信息值和温度信息值，运行动态风道规划算法； 步骤六：通过各个诱导风机节点的风道规划获取该风道节点上诱导风机处的风速 和方向； 步骤七：集中控制器通过internet网络获取该地下车库的BS及防火分区有无火灾 信息； 步骤八：如果有火灾信息存在，则将风道上诱导风机节点及各个节点的风速设置 为0； 步骤九：如果步骤七中未获取到火灾信息，则判断该风道上诱导风机节点的温度 传感器检测的温度信息值异常升高； 步骤十：如果步骤九中的温度传感器检测的温度值存在异常升高现象，则判定为 火灾，此时执行步骤八的动作； 如果步骤九中的温度信息值未存在异常升高现象，则个个诱导风机节点处，继续 通过通讯模块发送该诱导风机节点的参数并重复循环步骤一至步骤十的动作。 本发明有益效果：本发明的诱导风机系统及控制方法采集环境的CO浓度信息、温 度信息通过通信模块传送给集中控制器；依据诱导风机节点的信息、楼宇自动化(BS)提供 的火灾报警与防火分区信息在诱导风机节点分布基础上，规划动态风道，通过通信模块启 动部署在风道上的诱导风机节点的风速、风向，关闭非风道上的诱导风机，同时集中控制器 在每个诱导风机节点实时CO浓度信息、温度信息的基础上，按照设定的频率重新规划动态 风道，更新每个诱导风机节点的运行状态。 在动态风道上，当BS系统和防火分区内出现火灾告警信息，则关闭动态风道上的 4 CN 111550427 A 说　明　书 3/4 页 所有诱导风机节点。 在动态风道上，当诱导风机节点内的温度在指定时间内上升超过设定值，则关闭 动态风道上所有诱导风机节点。 附图说明 图1是本发明的诱导风机系统的系统架构示意图； 图2是本发明的诱导风机系统的诱导风机节点的结构示意图； 图3是本发明的诱导风机系统的控制方法的示意图。
