技术摘要：
本发明提供了一种压电执行器部件封装预紧力检测装置，本发明针对现有技术所存在的问题，提供了压电执行器部件预紧力的检测装置，包括：上螺钉、调整垫块、压力表安装孔、压力表、衬套、加压螺钉、锁紧螺母、下端盖、弹簧、加压活塞、中腔、作用活塞和夹具体，通过调节  全部
背景技术：
CN  108828447  A中所申请的装置为锂电池测试系统，介绍一种测试方法和测试系 统，可对锂电池进行不同预紧力的施加，模拟锂电池装入模组的真实环境，根据充放电循环 测试，选择最佳预紧力。可通过监控电池性能结果反映预紧力的最佳值，对充放电循环测试 进行可量化的预紧力的夹紧，有效筛选合适的预紧力，提高电池循环寿命。评估电池充放电 循环过程中预紧力对电池寿命及性能的影响。 CN  108801310A 中所申请的装置为传感器技术领域，提供一种压缩式压电传感器 预紧装置，通过控制动力装置运动方向实现预紧操作，并调节预紧力大小，竖向加压。根据 该装置，要求加载装置有自锁性，且加载的精度受加载装置的影响较大。 CN104458091  B所申请的测量装置及方法中，介绍一种测量装置，该装置通过焊接 的形式将压电执行器与测量装置连接为一体，使得压电执行器通电后，压电陶瓷堆伸长，克 服压电执行器弹性封头弹力向下动作，传递到力传感器上。通过传感器的示数变化得到力 的大小。该测量装置要求在整个装置装配过程中，进行精度定位，否则可能会出现未接触而 检测不到的情况； CN201710056152.7中申请公开的一种压电执行器性能检测装置适合对压电执行器裸 件进行力与位移的关系检测，但对于已封装压电执行器部件，无法测量预紧力大小。 CN105137775  B  所申请的装置中，介绍一种技术方案，通过螺纹在线调节压电陶 瓷的预紧力，测量输出位移，绘制预紧力-位移曲线。该装置可对执行器裸件进行操作，测量 结束需对执行器进行零点确认，因涉及到安装在凹槽内，该装置中不能显示对不同截面尺 寸执行器裸件的通用程度及对已封装压电执行器部件进行测量。
技术实现要素：

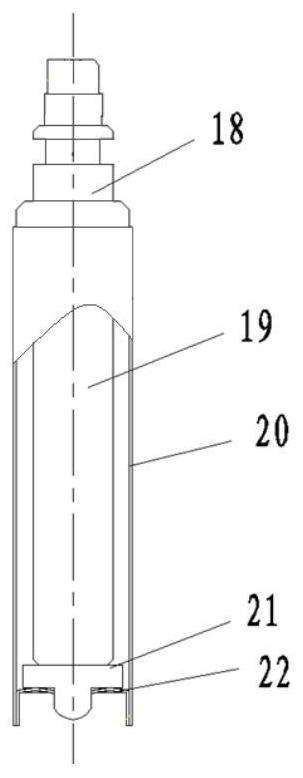

本发明设计一种压电执行器部件封装预紧力检测装置，利用液体难压缩性，通过 调节加压螺钉的不同位置，可实现不同作用力F1无极调节；由于液压油可以后加，降低了压 电执行器部件的焊接位置要求，方便安装；调整垫片可根据顶杆的外形，实现不同类型的配 合。具有通用性。 本发明所述的压电执行器部件封装预紧力检测装置，包括：上螺钉2、调整垫块3、 压力表安装孔4、压力表5、衬套7、加压螺钉8、锁紧螺母9、下端盖10、弹簧11、加压活塞12、中 腔13、作用活塞14和夹具体15； 所述的压电执行器部件1由压电执行器19、上端头18、顶杆21、弹性元件22及执行器外 3 CN 111579141 A 说　明　书 2/4 页 壳20组成；所述压电执行器19与上端头18和顶杆21保持径向对中关系，并始终保持紧密接 触，所述上端头18与执行器外壳20保持连接，所述顶杆21与弹性元件22始终保持紧密接触， 所述弹性元件22与执行器外壳20保持连接，所述弹性元件22始终处于压缩状态，所述压电 执行器19的预紧力大小与弹性元件22的压缩量多少有直接关系； 压电执行器部件1与上端盖16焊接连接，上端盖16通过上螺钉2安装于夹具体15上端 面，压电执行器部件1下端的顶杆21通过调整垫块3与作用活塞14连接。 夹具体15内设有中腔13，所述作用活塞14设置于夹具体15内中腔13上部，中腔13 中填充液压油，底部开有压力表安装孔4用于连接压力表5用于显示压力P；中腔13下端为加 压活塞12，加压活塞12上设有弹簧11，弹簧11下端连接衬套7，衬套7置于下端盖10内，所述 下端盖10上安装有加压螺钉8与衬套7保持接触，加压螺钉8可通过锁紧螺母9锁紧固定。 所述压力表安装孔4的位置在中腔13内；所述作用活塞14的下端面不低于压力表 安装孔4的中心轴线；所述加压活塞12的下端始终在衬套7内，衬套7与下端盖10为间隙配 合。 压电执行器部件1下端的顶杆21与调整垫块3为球面与球面接触，保证作用力的垂 直传递。 所述夹具体15与作用活塞14为偶件配合，夹具体15与加压活塞12为偶件配合。 所述压电执行器部件预紧力的检测方法，首先从压力表安装孔处4注入液压油，充 满作用活塞14和加压活塞12的中腔13，此时弹簧11受力处于平衡状态。通过加压螺钉8，对 弹簧11施加压力，压力表读数为P，作用活塞14下端截面积S，计算得作用于顶杆21的力F1= P*S，线切割并移除薄壁套筒20位于上端盖16的上面部分，然后由万能材料试验机对压电元 件19施加向下的力F2，至压电表读数恢复为P，则压电执行器部件预紧力F=F2-F1。 所述加压活塞12在加压过程中，其上端面保证始终在中腔13的下表面以下，其下 端面始终在衬套7的上端面以下；所述作用活塞14在加压过程中，其下端面始终位于中腔13 内。 本发明的有益效果： 本发明结构紧凑，安装方便，对执行器部件焊接位置要求低；调节方便，可实现不同作 用力F1对预紧力检测的影响；调整垫片可根据顶杆的外形，实现不同类型的配合，保证测试 精度。 附图说明 图1压电执行器部件结构示意图； 图2压电执行器部件封装预紧力的检测装置结构图； 图3为图2中接触部分的放大图； 图4为图2中接触部分第二种形式； 图5为图2中接触部分第三种形式； 图6为图2中接触部分第四种形式； 图7为图2中接触部分第五种形式； 图8为衬套、加压螺钉、锁紧螺母和下端盖部分局部放大图。 4 CN 111579141 A 说　明　书 3/4 页
