技术摘要：
本发明属于发泡陶瓷板生产用机械领域，尤其涉及一种发泡陶瓷板生产用环保型全自动清扫机。本发明要解决的技术问题是提供一种能够省事省力的发泡陶瓷板生产用环保型全自动清扫机。一种发泡陶瓷板生产用环保型全自动清扫机，包括有第一清扫仓架、清扫行进机构、第二清扫  全部
背景技术：
发泡陶瓷板在窑车上完成生产制作后，需要对窑车进行清洁，防止窑车的杂质影 响后续发泡陶瓷板的制作，目前对于发泡陶瓷板生产用的窑车，一般常用人工清扫，而窑车 一般具有三层，人工清扫较为费力，且粉尘飞扬会影响工人的身体健康，因此亟需研发一种 能够省事省力的发泡陶瓷板生产用环保型全自动清扫机。
技术实现要素：

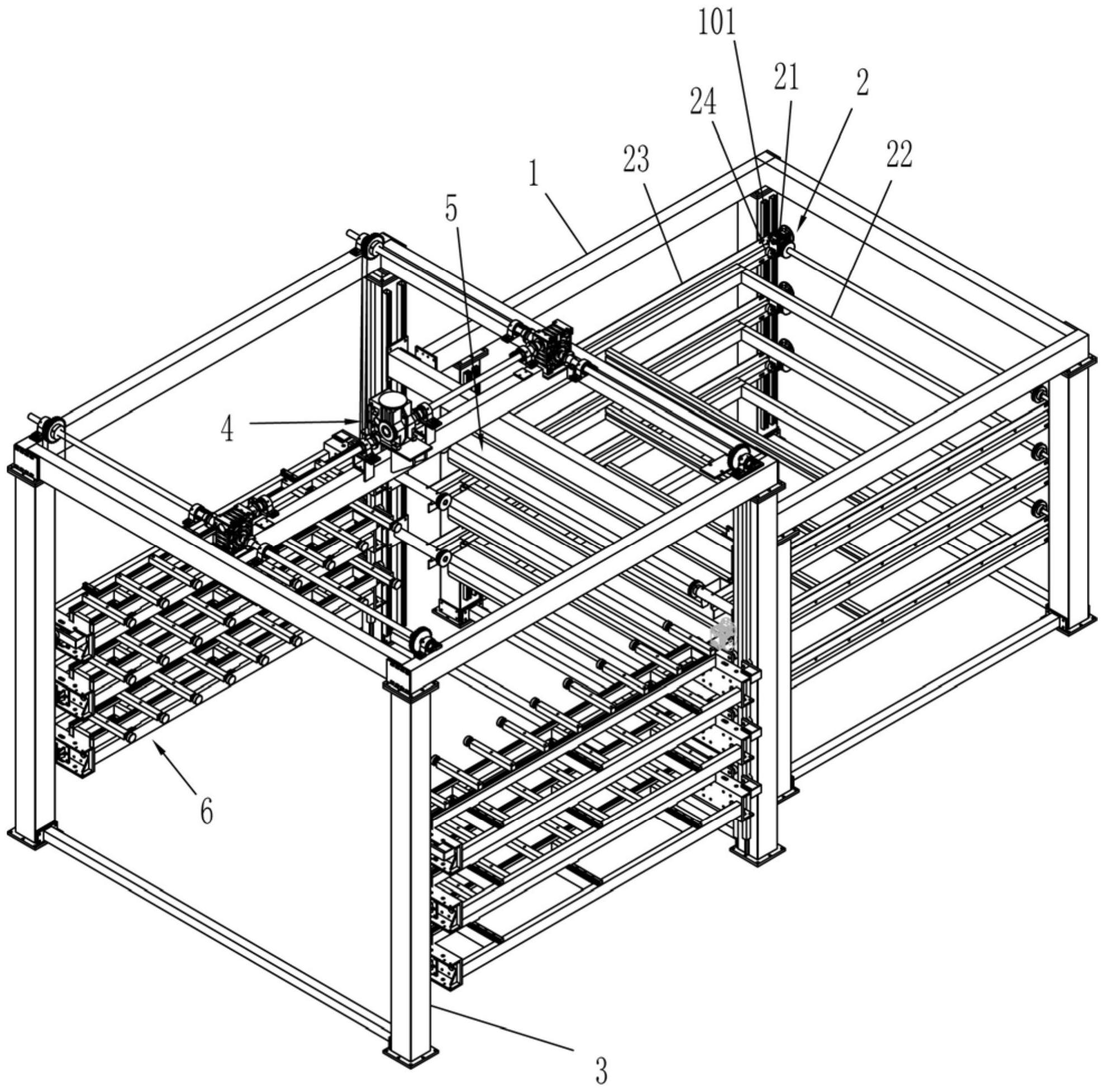

本发明为了克服目前对于发泡陶瓷板生产用的窑车，一般常用人工清扫，而窑车 一般具有三层，人工清扫较为费力，且粉尘飞扬会影响工人的身体健康的缺点，本发明要解 决的技术问题是提供一种能够省事省力的发泡陶瓷板生产用环保型全自动清扫机。 本发明由以下具体技术手段所达成： 一种发泡陶瓷板生产用环保型全自动清扫机，包括有第一清扫仓架、清扫行进机 构、第二清扫仓架、升降机构、清扫机构和托排机构；第一清扫仓架与第二清扫仓架相连接， 第一清扫仓架、第二清扫仓架为四立柱结构，多个清扫行进机构以可拆卸的方式安装于第 一清扫仓架，清扫机构与清扫行进机构传动连接，升降机构安装于第二清扫仓架顶部，多个 托排机构与升降机构传动连接，多个托排机构位于第二清扫仓架内，托排机构与清扫行进 机构相对应； 所述清扫行进机构包括有第一安装电机、滑架、行进架和第一传送皮带装置；滑架 以可拆卸的方式安装于第一清扫仓架内，行进架与滑架滑动连接，第一安装电机固接于滑 架，滑架内设有第一传送皮带装置，第一传送皮带装置与第一安装电机输出端传动连接，行 进架与第一传送皮带装置传动连接； 所述清扫机构包括有集尘罩、清扫棒、收集口、第三安装电机和第二传送皮带装 置；集尘罩固接于行进架底部左端，集尘罩侧部设有第三安装电机、第二传送皮带装置，第 二传送皮带装置与第三安装电机输出端传动连接，清扫棒安装于集尘罩内，清扫棒与第二 传送皮带装置传动连接。 进一步的，所述升降机构包括有第二安装电机、九十度传动齿轮组、第一竖向滑轨 和传送链条装置；第二安装电机固接于第二清扫仓架顶部，第一竖向滑轨设有四个，四个第 一竖向滑轨固接于第二清扫仓架四立柱内侧，托排机构与第一竖向滑轨滑动连接，九十度 传动齿轮组固接于第二清扫仓架顶部，九十度传动齿轮组与第二安装电机传动连接，传送 链条装置与九十度传动齿轮组传动连接，传送链条装置与第一竖向滑轨相对应，托排机构 与传送链条装置传动连接。 进一步的，所述托排机构包括有固定架、活动机架、滚动滑轮；固定架通过滚轮与 4 CN 111589768 A 说　明　书 2/4 页 第一竖向滑轨滑动连接，活动机架固接于固定架顶部，活动机架与传送链条装置传动连接， 多组滚动滑轮等间距固接于活动机架顶部。 进一步的，所述清扫行进机构、所述升降机构与PLC控制器电连接。 进一步的，所述九十度传动齿轮组由转轴、轴承和九十度变向锥齿轮箱组成。 进一步的，所述第一传送皮带装置、所述第二传送皮带装置均由主动轮、从动轮、 传送皮带组成。 进一步的，所述传送链条装置由主链轮、从链轮和链条组成。 进一步的，所述第一清扫仓架四立柱内侧固接有第二竖向滑轨，滑架以螺丝、螺纹 孔的方式固定于第二竖向滑轨。 本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技 术人员简单编程即可实现，电源的提供也属于本领域的公知常识，并且本发明主要用来保 护机械装置，所以本发明不再详细解释控制方式和电路连接。 与现有技术相比，本发明具有如下有益效果： 本发明通过升降机构、清扫机构、托排机构、清扫行进机构在PLC控制器程序指令 下完成发泡装料窑车棚板的清扫工作，即通过清扫行进机构来回推进清扫机构位于发泡装 料窑车棚板上，通过升降机构升降托排机构与清扫行进机构位于同一作业面位置，使得清 扫行进机构能够在托排机构输出端滑动，再通过清扫机构中的清扫棒进行清扫，在集尘罩 与收集风管、集尘器的安装连通下，能够将渣料进行回收，避免二次污染，并且在集尘器的 负压作用下，清扫的渣料经由收集口，收集风管等，进入到集尘器内，从而完成清扫工作，达 到了省事省力、环保的效果。 附图说明 图1为本发明的立体结构示意图。 图2为本发明升降机构和托排机构的结构示意图。 图3为本发明清扫机构的立体结构示意图。 图4为本发明图1中仰视的立体结构示意图。 附图中的标记为：1-第一清扫仓架，2-清扫行进机构，21-第一安装电机，22-滑架， 23-行进架，24-第一传送皮带装置，3-第二清扫仓架，4-升降机构，41-第二安装电机，42-九 十度传动齿轮组，43-第一竖向滑轨，44-传送链条装置，5-清扫机构，51-集尘罩，52-清扫 棒，53-收集口，54-第三安装电机，55-第二传送皮带装置，6-托排机构，61-固定架，62-活动 机架，63-滚动滑轮，101-第二竖向滑轨。
