技术摘要：

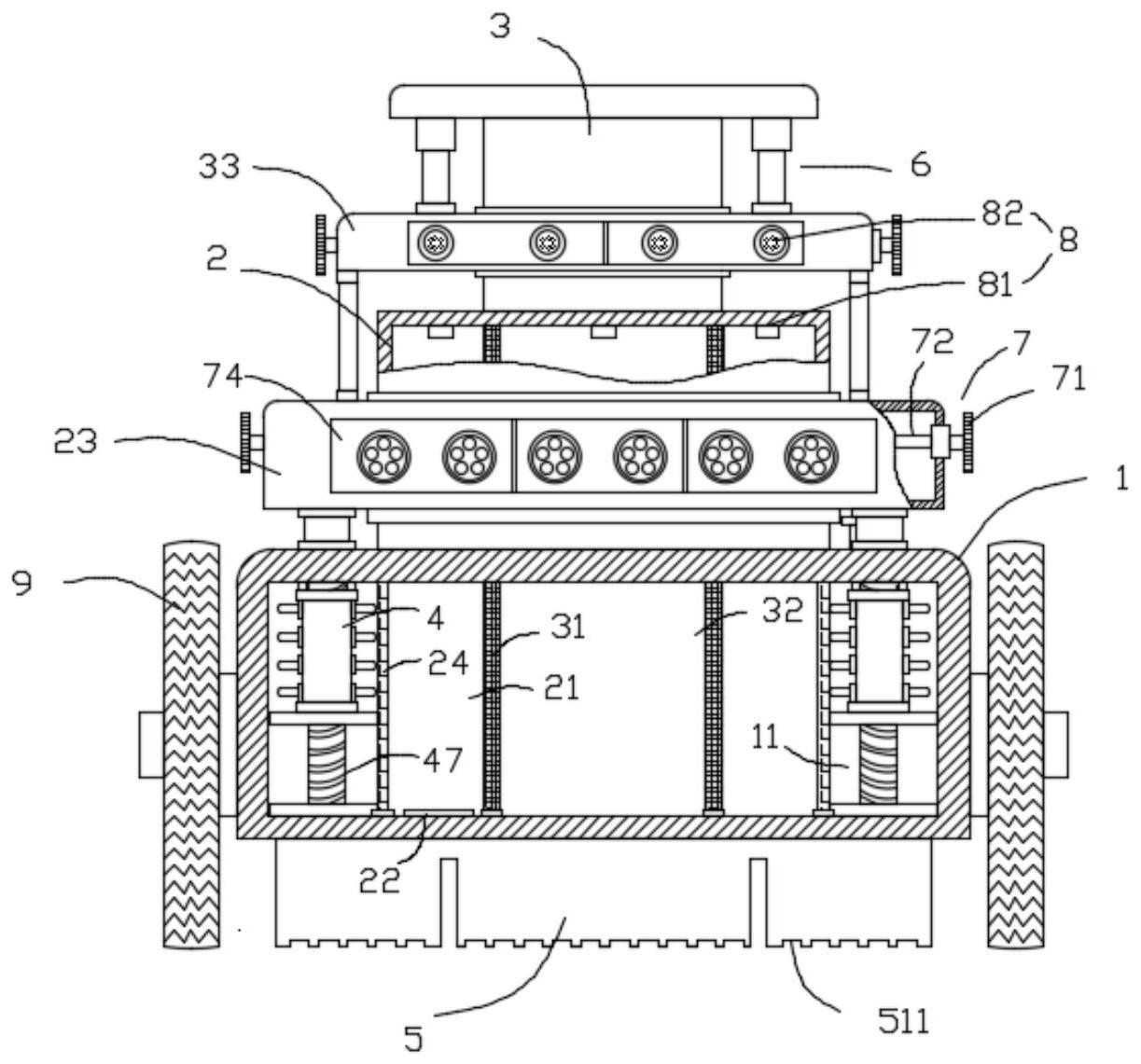

本发明公开了一种沼液沼渣有机化还田灌溉装置，主要包括：主缸、部分套装在所述主缸内的第一套缸、部分套装在所述第一套缸内的第二套缸和安装在所述主缸底端用于使肥料和土地充分混合的粪土混合机构，所述第一套缸位于所述主缸内的缸壁部分采用第一过滤网，所述第二套  全部
背景技术：
沼渣是有机物质发酵后剩余的固形物质，沼渣富含有机质、腐殖酸、微量营养元 素、多种氨基酸、酶类和有益微生物等，能起到很好的改良土壤的作用。沼渣还含有氮、磷、 钾等元素，能满足作物生长的需要。沼渣在综合利用过程中，具有速效、迟效两种功能，可作 基肥和追肥，沼渣中的主要养分含量：30％-50％有机质、10％-20％腐殖酸、0.8％-2.0％全 氮、0.4％-1.2％全磷、0.6％-2.0％全钾，含有较全面养分元素和丰富有机质，具有速缓兼 备的肥效特点。 沼渣肥养分含量高，含有丰富的有机物质和腐殖酸，具有改良土壤的作用，适宜作 底肥。长期施用沼渣肥能使土壤疏松、肥力增加、通透良好、不板结。但应注意，未腐熟的沼 渣会与农作物争夺土壤中的氧气，影响种子的根系发育，有时会出现幼苗的枯黄，生产上， 应将其堆沤腐熟后使用，其效果更佳。 目前的沼渣沼液灌溉装置大部分是将沼液兑水后通过水渠或者管道灌溉入田，沼 渣通过拨料机进行播撒，分开进行，且需要提前准备好沼液和沼渣，用完后需要在进行装 料，较为麻烦且效率不高。
技术实现要素：
为解决上述技术问题，本发明提供了一种沼液沼渣有机化还田灌溉装置及方法。 本发明的技术要点为： 一种沼液沼渣有机化还田灌溉装置，主要包括：主缸、部分套装在所述主缸内的第 一套缸、部分套装在所述第一套缸内的第二套缸和安装在所述主缸底端用于使肥料和土地 充分混合的粪土混合机构，所述第一套缸位于所述主缸内的缸壁部分采用第一过滤网，所 述第二套缸位于所述第一套缸内的缸壁部分采用第二过滤网，所述主缸左右设置有轮胎， 前侧面上设置有用于与拉车固定的锁扣； 所述主缸主要包括：设置在所述第一过滤网和主缸内壁之间的沼渣处理室和设置 在所述主缸顶部的进料管，所述沼渣处理室内部设置有用于沼渣挤压出水和粉碎的挤压搅 拌机构； 所述第一套缸主要包括：设置在所述第一过滤网和第二过滤网之间的第一分离室 和位于所述第一套缸底部的出料管，所述第一套缸位于主缸外一段上滑动设置有第一喷洒 机构； 所述第二套缸主要包括：设置在所述第二过滤网内侧的第二分离室和滑动设置在 所述第二套缸位于第一套缸外一段上的第二喷洒机构，所述第一喷洒机构和第二喷洒机构 上均设置有喷洒组件和用于调节所述喷洒组件喷洒角度的调节机构，所述第一喷洒机构和 4 CN 111587633 A 说　明　书 2/4 页 第二喷洒机构之间设置有用于调节喷洒高度的联动机构； 所述粪土混合机构主要包括：多层竖直设置的搅拌翻土板、设置在所述搅拌翻土 板之间的漏料管、设置在所述粪土混合机构中心的动力轴。 进一步的，所述联动机构主要包括：固定安装在所述第二套缸顶部的固定板、对称 安装在所述固定板两端的主动伸缩件、连接在所述第一喷洒机构和第二喷洒机构之间的多 根连接杆、固定安装在所述第一喷洒机构底部的从动杆，所述主动伸缩件的另一端固定连 接在所述第二喷洒机构顶部，所述从动杆的另一端可穿过所述沼渣处理室的顶部，且连接 有挤压搅拌机构，可通过从动杆的移动，完成沼渣挤压和粉碎，更加环保更加节能。 进一步的，所述挤压搅拌机构主要包括：设置在所述沼渣处理室中心的丝杠、与所 述从动杆连接且转动设置在所述丝杠上的转轴、设置在所述转轴上下两端的轴承，所述设 置在底部的轴承的底端固定安装有挤压板。 进一步的，所述转轴外侧设置多个搅拌轴，内部设置有与所述丝杠相匹配的螺纹 滑道，且在所述螺纹滑道内设置有多个滚珠，滚珠可减少丝杠和转轴之间的摩擦力，使转轴 转动更加润滑更能延长转轴的使用寿命。 进一步的，所述喷洒组件主要包括：多个喷头和用于给喷头供液的多个抽水管。 进一步的，所述调节机构主要包括多个用于盛装所述喷头的底座，所述底座的内 侧设置多个卡槽，且底座的一端设置有调节杆，所述调节杆上设置有用于拨动所述卡槽使 所述底座转动的卡条，所述调节杆的另外一端设置有可使其转动的调节旋钮，可完成多个 角度的固定喷洒，相较于传动的喷洒更加便捷，且喷洒更加稳定。 进一步的，所述搅拌翻土板底端与土壤接触处设置有多个锯齿，提高搅拌翻土板 对土壤的翻铲效果，使土壤更加松弛。 进一步的，所述的一种沼液沼渣有机化还田灌溉的方法，包括以下步骤： S1：通过主缸上的进料管将肥料和水通入沼渣处理室内，给主动伸缩件通电，使其 伸缩运动，并通过连接杆和从动杆使转轴在丝杠上上下旋转运动，并通过设置在转轴上的 搅拌轴对通入的肥料进行搅拌和粉碎，在转轴上下运动时，其底部的挤压板对肥料中的水 分进行挤压； S2：通入沼渣处理室的肥料通过粉碎后和挤压出的沼液经过第一过滤网进入第一 套缸中，且粉碎后的肥料通过下方的出料管进入粪土混合机构内，沼液通过第二过滤网进 入第二套缸中，且通过喷洒组件进行灌溉； S3：打开电机使动力轴转动，使粪土混合机构的搅拌翻土板开始的旋转，田地上的 土壤通过旋转后变的松弛，肥料通过漏料管掉落在土壤上，并通过搅拌翻土板与松弛的土 壤相互混合。 与现有技术相比，本发明的有益效果在于： 第一，本发明可直接通入沼渣沼液和水，通过设置挤压搅拌机构和联动机构相互 配合，可完成喷洒高度自由转换的同时对沼渣处理室的沼渣进行挤压出水和粉碎，并通过 第一套缸上的第一过滤网筛分出合适的沼渣进入粪土混合机构内完成播撒，并通过搅拌翻 土板对土壤进行翻铲，使筛分出的沼渣和土壤充分混合。 第二，本发明的调节机构可完成灌溉角度的调节，相比于现有技术的灌溉方式更 加灵活，且通过调节机构内的卡条和多个卡槽使调节后的角度更加稳定，使喷头不会在灌 5 CN 111587633 A 说　明　书 3/4 页 溉喷洒时发生转动。 第三，本发明通过设置不同用处的主缸、第一套缸和第二套缸相互套装设置，可对 不同距离的土地进行不同程度的灌溉，可使刚刚通入的沼渣快速进行分类储存，提高灌溉 便利性和灌溉效率。 附图说明 图1是本发明的内部结构示意图的主视图； 图2是本发明的外部构结构示意图的后视图； 图3是本发明的搅拌挤压机构结构示意图； 图4是本发明的调节机构工作原理结构示意图； 图5是本发明的粪土混合机构结构示意图的仰视图。 其中，1、主缸，11、沼渣处理室，12、进料管，13、锁扣，2、第一套缸，21、第一分离室， 22、出料管，23、第一喷洒机构，24、第一过滤网，3、第二套缸，31、第二过滤网，32、第二分离 室，33、第二喷洒机构，4、挤压搅拌机构，41、轴承，42、转轴，43、螺纹滑道，44、滚珠，45、搅拌 轴，46、挤压板，47、丝杠，5、粪土混合机构，51、搅拌翻土板，511、锯齿，52、漏料管，53、动力 轴，6、联动机构，61、主动伸缩件，62、连接杆，63、从动杆，64、固定板，7、调节机构，71、调节 旋钮，72、调节杆，73、卡条，74、底座，75、卡槽，8、喷洒组件，81，抽水管，82、喷头，9、轮胎。
