技术摘要：
本发明公开了一种全氟己酮快速灭火装置，包括全氟己酮喷射组件、CO2发生装置、水雾发生装置、混合室和喷头，全氟己酮喷射组件通过管道与喷头连接，CO2发生装置和水雾发生装置均与混合室连接，且与混合室连接后通过一管道与喷头连接，所述喷头包括内喷头和外壳，外壳包  全部
背景技术：
全氟己酮灭火剂是一种高效无毒、洁净环保的灭火剂，该灭火剂标准大气压下的 沸点为48℃左右，凝固点为-108℃，绝缘强度≥110kv，在常温常压下呈液态，可局部应用或 全淹没灭火，灭火浓度仅为4-6％，可扑灭A、B、C、E、F类火灾，可安全适用于有人场所，灭火 后无残留，全氟己酮灭火剂臭氧损耗潜能值为0，温室效应值为1，在大气中仅存活5天，是目 前最环保、高效的灭火剂，也是哈龙灭火剂的最终替代品。 现有技术中的消防系统，大多是采用管道式的消防系统，通过在室内铺设管道，并 在管道上安装喷头，管道内具有较高的水压，在发生火灾时，在水压的作用下，喷头喷出水 雾，进而实现灭火的目的。管道长时间处在高压状态下，在管道连接处、阀门安装位置极易 发生泄露。 申请号为：CN201910321079.0，公开号为：CN110013638A的发明专利公开了一种基 于全氟己酮消防剂的消防系统，涉及消防制造技术领域，包括：全氟己酮储罐，出口通过第 一管道经第一调节阀与混合器的第一入口连接，第二管道的一端通过三通器与第一管道连 通，第二管道的另一端经第二调节阀与喷头的第一外圈入口连接；干粉灭火剂储罐，出口通 过第三管道经第三调节阀与混合器的第二入口连接；细水雾储水罐，出口通过第四管道经 第四调节阀与喷头的第二外圈入口连接；混合器，出口通过第五管道与喷头的中部入口连 接；以及喷头，用于中部喷射出粉状灭火剂和/或外圈喷射出全氟己酮细水雾灭火剂；但是 该消防系统在使用时，需要使用高压气源，在压力气源的气压力作用下，全氟己酮储罐内的 全氟己酮和细水雾储水罐内的细水雾分别以预设流量通入喷头中的外壳和喇叭形隔板所 围第二容器内；在存储高压气源时，在连接处容易出现泄露，一旦发生泄露后若不及时检 修，在发生火灾时，消防系统将不能正常使用，易造成灭火失败。
技术实现要素：

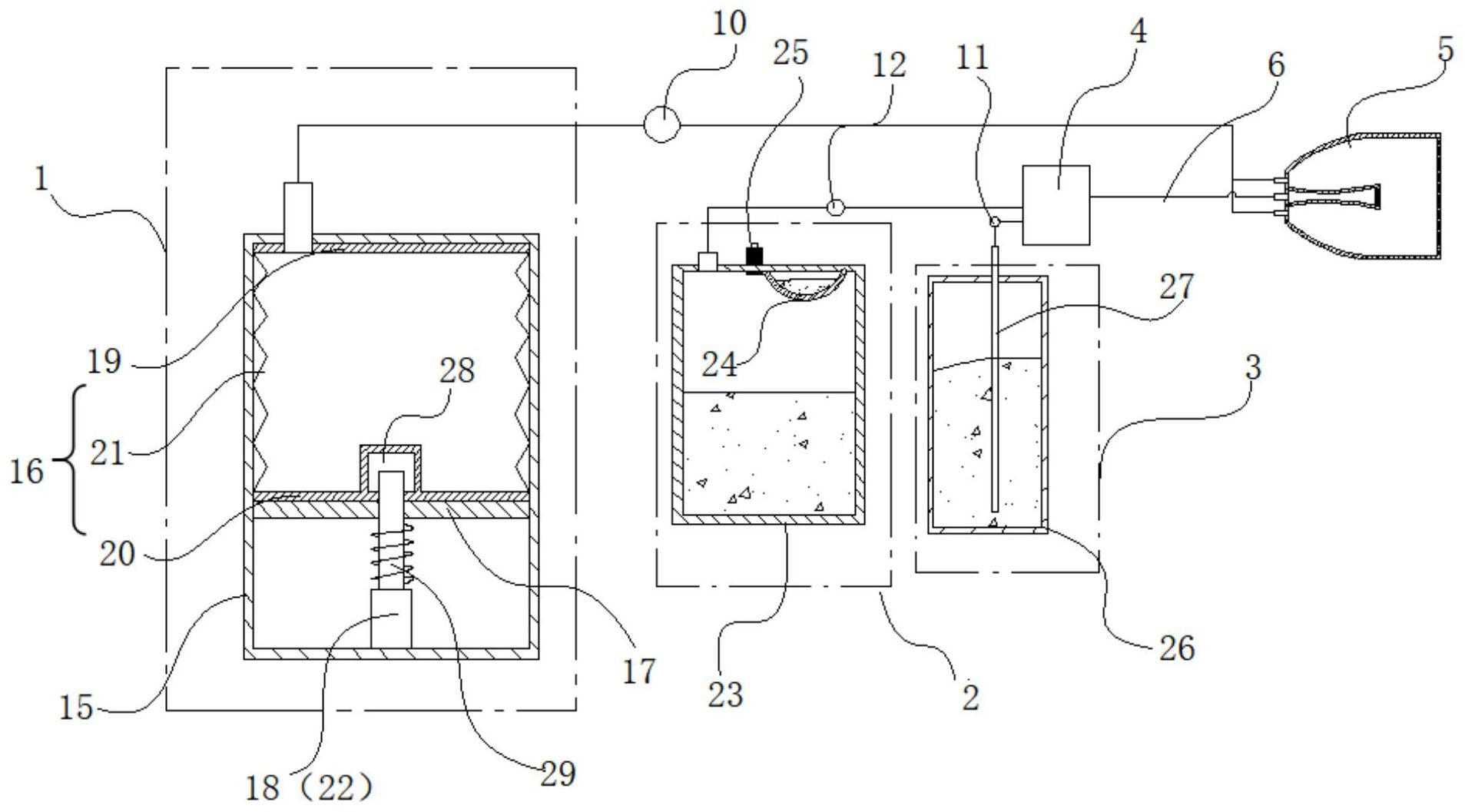

本发明的主要目的在于提供一种全氟己酮快速灭火装置，该灭火装置不需要预先 存储高压气源，在平时灭火装置内部管道、阀门连接处不会受到高压，能够有效的避免出现 泄露的情况，具有灭火效果好的优点；另外，本发明还提供一种灭火系统。 为解决上述技术问题，本发明所采用的技术方案是： 一种全氟己酮快速灭火装置，包括全氟己酮喷射组件、CO2发生装置、水雾发生装 置、混合室和喷头，全氟己酮喷射组件通过管道与喷头连接，CO2发生装置和水雾发生装置 均与混合室连接，且与混合室连接后通过一管道与喷头连接，所述喷头包括内喷头和外壳， 外壳包覆在内喷头上，在外壳与内喷头之间形成混合流道，在外壳上设置有若干水雾喷口； 与混合室连接的管道与混合流道连通，全氟己酮喷射组件与内喷头连通； 3 CN 111589020 A 说　明　书 2/5 页 全氟己酮喷射组件、CO2发生装置及水雾发生装置连接有控制器； 在全氟己酮喷射组件与内喷头之间设置有第一阀门；在水雾发生装置与混合室之 间连接有第二阀门；在CO2发生装置与混合室之间连接有第三阀门； 在室内设置有烟雾检测传感器，第一阀门、第二阀门、第三阀门、烟雾检测传感器 均与控制器连接； 全氟己酮喷射组件用于提供全氟己酮灭火剂，CO2发生装置用于提供CO2气体，水雾 发生装置用于提供水雾，CO2气体与水雾在混合室中混合后从水雾喷口中喷出，全氟己酮灭 火剂从内喷头喷出。 其中，全氟己酮喷射组件包括灭火剂存储外筒、灭火剂存储内筒、底板和驱动装 置，灭火剂存储内筒由弹性材料制成，灭火剂存储内筒用于存放全氟己酮灭火剂，灭火剂存 储内筒设置在灭火剂存储外筒内，底板通过滑动组件滑动配设在灭火剂存储外筒内，底板 与灭火剂存储内筒底部接触，驱动装置与底板连接连接，双驱动装置能够驱动底板在灭火 剂存储外筒内上向上或者向下移动；灭火剂存储内筒通过第一阀门与内喷头连接，所述驱 动装置与控制器连接。 进一步优化，驱动装置为气压驱动装置或液压驱动装置。 进一步限定，液压驱动装置包括液压缸和液压泵，液压缸的活动端与底板连接，液 压泵与液压缸及控制器连接。 进一步优化，滑动组件包括设置在灭火剂存储外筒内壁的滑槽和安装在底板上的 滑轨，滑槽与滑轨相互配合。 其中，滑槽截面呈燕尾状。 进一步优化，滑动组件有多个，均布在灭火剂存储外筒与底板之间。 其中，全氟己酮喷射组件包括灭火剂存储筒和气囊，所述气囊设置在灭火剂存储 筒内，灭火剂存储筒通过第一阀门与内喷头连接；气囊通过气管与气泵连接，所述气泵与控 制器连接。 本发明还公开了一种全氟己酮快速灭火系统，包括若干灭火装置，灭火装置分别 设置在房间或楼道内，所述灭火装置为上述的全氟己酮快速灭火装置。 与现有技术相比，本发明具有以下有益效果： 1 .本发明具有较好的灭火效果，在未使用时其内部的管道连接处、阀门连接处不 会受到压力，能够避出现泄露的情况，减少检修次数，省时省力，稳定性更佳。 2.本发明通过水雾与CO2在混合室进行混合后生成碳酸水雾，并在CO2的作用下从 喷头的混合流道处喷出，在喷头处将形成水雾气流；而从内喷头喷射出的全氟己酮灭火剂 将会在水雾气流的作用下进行分散，形成混合水雾气流，形成的混合水雾气流喷向起火点， 碳酸水雾遇热后分解成CO2后水，将易燃物进行浸湿，并隔绝氧气，同时，在全氟己酮灭火剂 的作用下，实现灭火的目的，具有灭火效果佳的优点。 3.本发明在使用的时候不需要预设高压气源减轻管道负担，不用担心高压气体泄 露后消防装置不能正常工作。 附图说明 为了更清楚地说明本发明实施方式的技术方案，下面将对实施方式中所需要使用 4 CN 111589020 A 说　明　书 3/5 页 的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作 是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根 据这些附图获得其他相关的附图。 图1为本发明整体结构示意图。 图2为本发明喷头结构示意图。 附图标记：1-全氟己酮喷射组件，2-CO2发生装置，3-水雾发生装置，4-混合室，5- 喷头，6-管道，7-内喷头，8-外壳，9-混合流道，10-第一阀门，11-第二阀门，12-第三阀门， 13-分流板，14-分流孔，15-灭火剂存储外筒，16-灭火剂存储内筒，17-底板，18-驱动装置， 19-顶壁，20-底壁，21-侧壁，22-液压缸，23-存储箱，24-旋转板，25-失电型吸盘式电磁铁， 26-水箱，27-水雾发生器，28-凹陷，29-弹簧，30-水雾喷口。
