技术摘要：
本发明公开了一种多维度综合评估跌倒风险预测装置，涉及人体行走状态分析技术领域。本发明中：一对对称分布的活动导杆之间固定设有中位固定隔板；中位固定隔板的一端固定连接有配重块；活动导杆的一侧端配合安装在内壁框套体的套体内腔中；第一固定导板的一侧面嵌入安  全部
背景技术：
人体的平衡能力是指身体对来自前庭器官、肌肉、肌腱、关节内的感受器以及视觉 等各方面刺激的协调能力。在一些存在平衡能力下降的病人，在相应的治疗、康复训练后， 其平衡能力得到相应的提升，而这些病人的独立行走，需要对其行走过程进行一定的状态 分析、判断，对其独自行走的风险度进行参考性的分析判断，是一种对病人能否单独行走、 独自户外活动的重要依据。
技术实现要素：

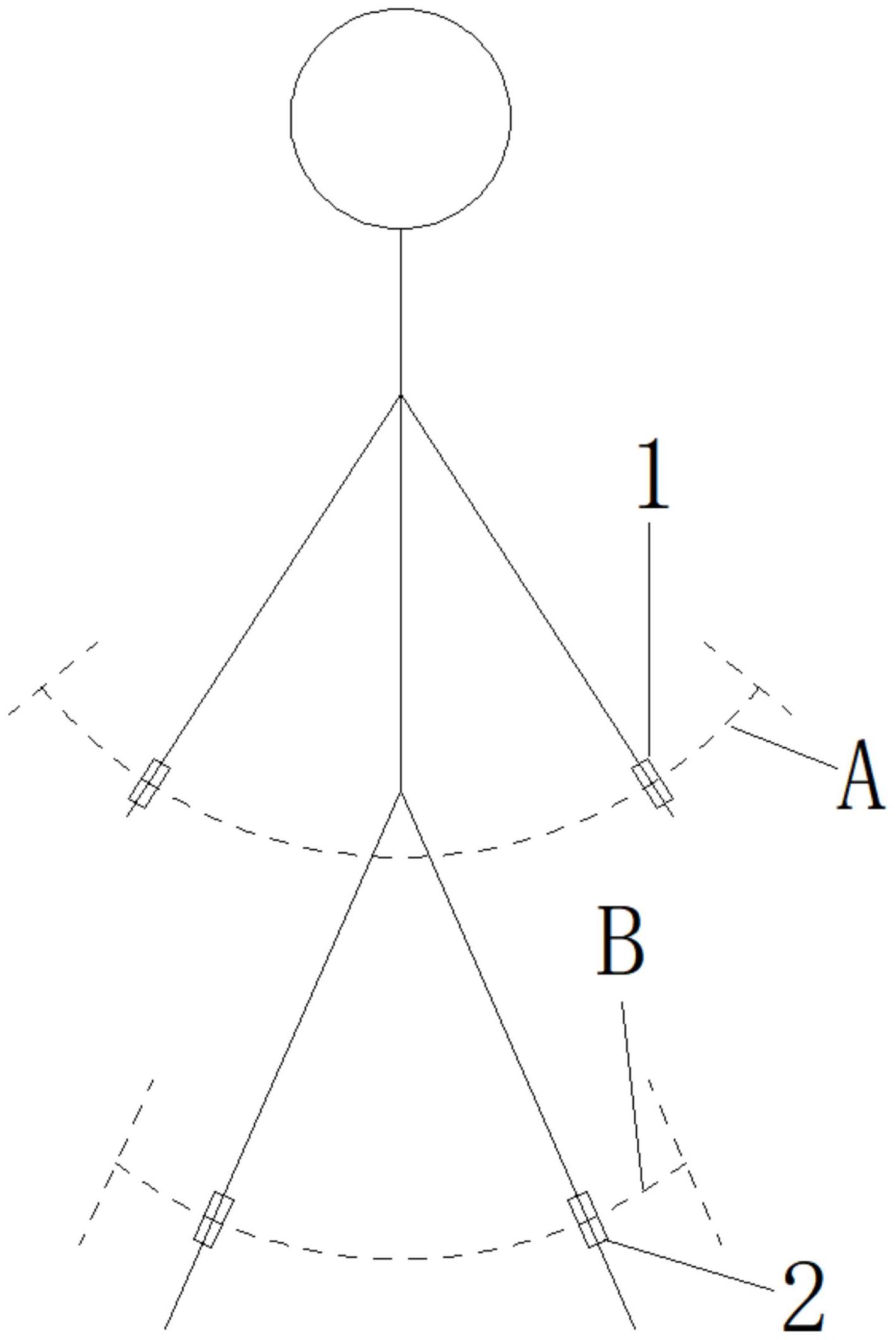

本发明要解决的技术问题是提供一种多维度综合评估跌倒风险预测装置，从而综 合性的参考判断当前人体的跌倒状态、总体跌倒概率进行进行综合化的分析，有助于对病 人的独自行走跌倒概率进行分析判断。 为解决上述技术问题，本发明是通过以下技术方案实现的： 本发明提供一种多维度综合评估跌倒风险预测装置，包括穿戴在人体手部位置的 一对手部穿戴配套装置，穿戴在人体脚部位置的一对脚部穿戴配套装置，手部穿戴配套装 置/脚部穿戴配套装置内都固定设有第一内侧横板；手部穿戴配套装置/脚部穿戴配套装置 的内侧壁面上一对对称分布的第一固定导板；第一内侧横板上固定连接有一对对称分布的 第一固定导板；第一内侧横板上开设有内侧横板通槽；手部穿戴配套装置/脚部穿戴配套装 置内侧壁面上的第一固定导板与第一内侧横板上的第一固定导板之间活动装设有一对对 称分布的活动导杆；一对对称分布的活动导杆之间固定设有中位固定隔板；中位固定隔板 的一端固定连接有配重块。 手部穿戴配套装置/脚部穿戴配套装置内固定设有一对内壁框套体；内壁框套体 上开设有套体内腔；内壁框套体的套体内腔内侧面上嵌入装设有光电监测机构；活动导杆 的一侧端配合安装在内壁框套体的套体内腔中；第一固定导板的一侧面嵌入安装有与配重 块运动边界位置相配合的边位压力传感器。 其中一个手部穿戴配套装置内设有涡流传感腔；涡流传感腔内固定安装有涡流传 感器；其中一个脚部穿戴配套装置内设有磁铁安装腔；磁铁安装腔内固定安装有磁铁板块。 作为本发明的一种优选技术方案，活动导杆上套设有位于中位固定隔板与第一固 定导板之间的张力弹性件；张力弹性件为非磁性材料的弹簧结构。 作为本发明的一种优选技术方案，配重块活动安装在第一内侧横板的内侧横板通 槽上；配重块上设有与第一内侧横板/内侧横板通槽相配合的导位凸板。 作为本发明的一种优选技术方案，配重块的两侧都设有与边位压力传感器位置相 配合的边位凸起。 3 CN 111588383 A 说　明　书 2/3 页 作为本发明的一种优选技术方案，手部穿戴配套装置/脚部穿戴配套装置内都配 合连接电源部分或内置电源机构。 作为本发明的一种优选技术方案，涡流传感腔内设有与涡流传感器电连接的信号 转换/放大模块；涡流传感腔内设有与信号转换/放大模块相连接的无线传输模块。 与现有的技术相比，本发明的有益效果是： 本发明通过在手部穿戴配套装置/脚部穿戴配套装置内设置周期性/惯性化的活 动导杆，并采用光电监测机构对活动导杆的惯性变化量进行动态监测，同时利用人体运动 带动涡流传感器与磁铁间的交错、切割，对人体的行走、运动状态进行多维化的综合性监 测，综合性的参考判断当前人体的跌倒状态、总体跌倒概率进行进行综合化的分析，有助于 对病人的独自行走跌倒概率进行分析判断。 附图说明 图1位人体穿戴装置及其行走摆动周期性的示意图； 图2为本发明中手部穿戴配套装置(带有涡流传感器的一个)的结构示意图； 图3为本发明中脚部穿戴配套装置(带有磁铁板块的一个)的结构示意图； 图4为本发明中光电位置变化曲线、涡流感应变化曲线的变化示意图； 其中：A-手部走动摆动幅度；B-脚部走动摆动幅度；1-手部穿戴配套装置；2-脚部 穿戴配套装置；3-第一内侧横板；4-第一固定导板；5-内侧横板通槽；6-活动导杆；7-中位固 定隔板；8-张力弹性件；9-内位滚动体；10-导轨槽；11-内壁框套体；12-套体内腔；13-光电 监测机构；14-配重块；15-导位凸板；16-边位压力传感器；17-边位凸起；18-涡流传感腔； 19-涡流传感器；20-信号转换/放大模块；21-无线传输模块；22-磁铁安装腔；23-磁铁板块。
