技术摘要：
本发明提供一种电动阀以及具备该电动阀的冷冻循环系统，能够抑制与阀芯碰撞的流体引起的异音的产生。在阀主体部(36)中，在阀座(36V)中的面对第一端口(32P)的部分，在阀芯收纳部(36A)中的阀芯(26)与第一端口(32P)之间一体地形成有大致半圆筒状的防护壁(36WA)，该防护壁(  全部
背景技术：
在冷冻循环系统中，在冷凝器与蒸发器之间配置有电动阀来作为膨胀阀。这种电 动阀提出了如下结构，例如，如专利文献1所示，为了抑制因消灭阀箱的阀口的端口部内的 制冷剂中所产生的气泡时的冲击力而产生的噪音，阀口的端口部随着远离阀座的靠阀芯的 表面而逐渐缩小。由此，阀芯的外周面与端口部的内面变得大致平行。其结果，由于可靠地 防止了端口部的内面与阀芯的间隔在阀芯的长度方向上急剧地变化，因此制冷剂的压力不 会在端口部内急剧地下降，不会在端口部内的制冷剂中产生成为噪音的主要原因的气泡。 现有技术文献 专利文献 专利文献1：日本特开2008－291928号公报
技术实现要素：

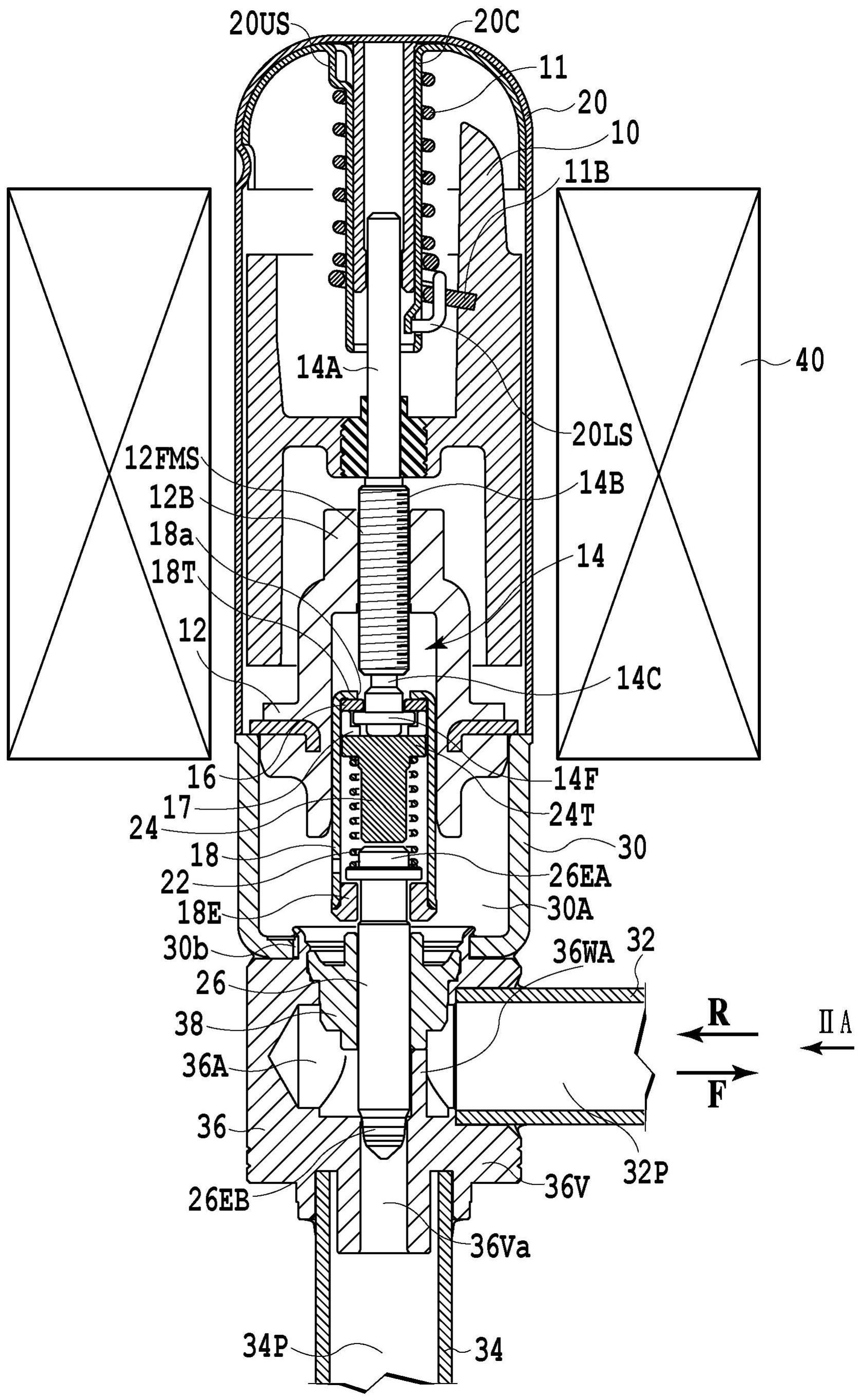

发明所要解决的课题 在专利文献1所示的那样的电动阀中，刚从与阀箱连接的横接头的入口端口导入 到阀箱的阀室之后的流体与阀芯中的圆锥形的流量调整部直接碰撞，因此有阀芯的流量调 整部基于流体所作用的力而振动，并在电动阀内产生异音的担忧。 考虑以上的问题点，本发明的目的在于，在电动阀、以及具备该电动阀的冷冻循环 系统中，提供一种能够抑制与阀芯碰撞的流体引起的异音的产生的电动阀、以及具备该电 动阀的冷冻循环系统。 用于解决课题的方案 为了实现上述的目的，本发明的电动阀构成为具备：阀主体部，其具备阀芯收纳 部，该阀芯收纳部具有与第一通路连接的第一端口、和与相对于第一通路大致正交的第二 通路连接的第二端口，并与第一端口以及第二端口连通，该阀芯收纳部将阀芯单元收纳为 能够移动，该阀芯单元包含对设于第二端口的阀座的阀端口进行开闭控制的阀芯而成；电 磁驱动器，其包含定子线圈单元而成，该定子线圈单元使执行对阀座的阀端口进行开闭控 制的动作的驱动机构工作，以便对在阀芯单元的阀芯的前端部与阀座的阀端口的周缘之间 通过的流体的流量进行调整；以及防护壁，其设于阀芯收纳部中的面对第一端口的部分与 阀芯之间，预防刚从第一端口流入到阀芯收纳部之后的流体向阀芯的碰撞。 另外，防护壁也可以与阀座一体地形成，或者也可以与阀芯收纳部中的引导阀芯 的套筒一体地形成。并且，防护壁也可以与引导支撑部一体地形成，该引导支撑部引导阀芯 收纳部中的与阀芯连结的阀芯外壳。防护壁也可以具有遮蔽阀芯的外周部的大致一半那样 的大致半圆筒状的剖面形状。 并且，本发明的冷冻循环系统的特征在于，具备蒸发器、压缩机以及冷凝器，上述 3 CN 111550565 A 说　明　书 2/8 页 的电动阀设置于配置在冷凝器的出口与蒸发器的入口之间的配管。 发明效果 根据本发明的电动阀、以及具备该电动阀的冷冻循环系统，在阀芯收纳部中的面 对第一端口的部分与阀芯之间设有防护壁，预防刚从第一端口流入到阀芯收纳部之后的流 体向阀芯的碰撞，因此能够抑制与阀芯碰撞的流体引起的异音的产生。 附图说明 图1是表示本发明的电动阀的第一实施例的结构的剖视图。 图2是从图1中的箭头IIA所示的方向观察的向视图。 图3是放大表示图1中的主要部分的局部剖视图。 图4是沿图3中的IV－IV线表示的局部剖视图。 图5是表示本发明的电动阀的第一实施例中所使用的防护壁的另一个例子的主要 部分的局部剖视图。 图6是表示本发明的电动阀的第一实施例中所使用的防护壁的又一个例子的局部 剖视图。 图7是表示图1所示的防护壁的变形例的局部剖视图。 图8是表示图1所示的防护壁的变形例的局部剖视图。 图9是表示图1所示的防护壁的变形例的局部剖视图。 图10是表示图1所示的防护壁的变形例的局部剖视图。 图11是表示将未设有防护壁的电动阀的噪音降低值(dB)设为零时、与设有各种防 护壁的各电动阀中的各声压级相应的噪音降低值(dB)的表。 图12是表示本发明的电动阀的第二实施例的结构的局部剖视图。 图13是表示本发明的电动阀的第三实施例的结构的局部剖视图。 图14是概略地表示应用本发明的电动阀的第一实施例至第三实施例的冷冻循环 系统的一个例子的结构的图。 图中： 12、13—引导支撑部，13WA、31WA、36WA、36WAL、38′WA、36WB、36WC、36WD、36WE—防 护壁，14—外螺纹轴，18、19—阀芯外壳，23、26—阀芯，31、36—阀主体部，31A、36A—阀芯收 纳部，31V、31′V、36V—阀座，32—连接用管，32P—第一端口，38—套筒。
