技术摘要：
本发明公开了一种具有伸缩功能的塑胶相机遮光罩，包括箱体，所述箱体前端活动连接有箱门，且箱门后端固定连接有合页，所述连接板与上机箱固定连接，所述箱体内部固定连接有安装板，且安装板内部固定连接有文氏管，所述安装板下段固定连接有卡件，且卡件内部开设有卡槽  全部
背景技术：
遮光罩，是安装在摄影镜头、数码相机以及摄像机前端，遮挡有害光的装置，也是 最常用的摄影附件之一。遮光罩有金属的、硬塑的、软胶等多种材质。大多数135镜头都标配 遮光罩，有些镜头则需要另外购买。不同镜头用的遮光罩型号是不同的，并且不能相互换使 用。遮光罩对于可见光镜头来说是一个不可缺少的附件。 但是现有的相机遮光罩，整体的结构固定，从而不方便根据实际情况对遮光罩的 长度进行调节，降低了整体的灵活性，导致整体无法排除较好的相片，且现有的相机遮光 罩，不方便进行调节和拆卸，降低了整体实用性。
技术实现要素：

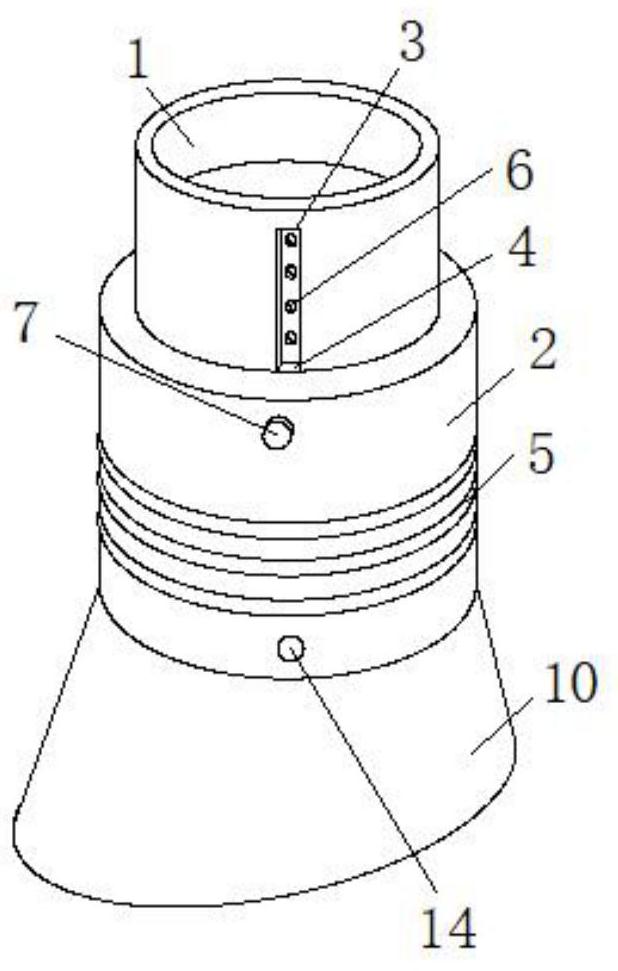

本发明的目的在于提供一种具有伸缩功能的塑胶相机遮光罩，以解决上述背景技 术中提出现有的相机遮光罩，整体的结构固定，从而不方便根据实际情况对遮光罩的长度 进行调节，降低了整体的灵活性，导致整体无法排除较好的相片，且现有的相机遮光罩，不 方便进行调节和拆卸，降低了整体实用性的问题。 为实现上述目的，本发明提供如下技术方案：一种具有伸缩功能的塑胶相机遮光 罩，包括固定内套，所述固定内套外侧活动连接有活动外套，且固定内套内部开设有活动 槽，所述活动外套内部固定连接有活动块，且活动块与活动槽活动连接，所述活动槽内部开 设有固定螺孔，所述活动外套外侧可拆卸连接有固定螺钉，且固定螺钉穿过活动外套、活动 块与固定螺孔相互卡合，所述活动外套外侧固定连接有防滑纹，且活动外套内部开设有插 接槽，所述活动外套外侧开设有定位卡孔，且定位卡孔与插接槽内部相互连通，所述活动外 套下端可拆卸连接有遮光罩本体，且遮光罩本体上端固定连接有插接块，所述插接块内部 开设有安装槽，且安装槽内部固定连接有弹簧，所述弹簧外侧固定连接有定位卡块，且定位 卡块通过弹簧与安装槽活动连接。 优选的，所述固定内套的外径与活动外套的内径相等，且活动外套内部的活动块 关于活动外套圆心线对称分布有两组。 优选的，所述活动块与活动槽对应分布有两组，且活动块与活动槽的宽度相等。 优选的，所述固定螺孔在活动槽内部等间距分布，且固定螺孔与固定螺钉相适配。 优选的，所述插接槽与插接块的形状大小相适配，且插接槽的深度与插接块长度 相等。 优选的，所述定位卡块的外径与定位卡孔的内径相等，且定位卡块在插接块内部 环形等间距分布有四组，并且定位卡块与定位卡孔对应分布。 与现有技术相比，本发明的有益效果是： 1、该具有伸缩功能的塑胶相机遮光罩，通过使用活动外套在固定内套外侧进行移 3 CN 111596501 A 说　明　书 2/3 页 动，从而方便对整体进行移动调节，方便整体根据照相的情况对遮光罩的长度进行调节，增 加了整体的灵活性，方便整体拍出更好的照片，增加了整体实用性。 2、该具有伸缩功能的塑胶相机遮光罩，通过使用固定螺钉与固定螺孔相互卡合对 整体进行稳定的连接，保证整体调节后可以进行稳定的卡合，增加了整体的固定效果，方便 整体进行调节，增加了整体的实用性。 3、该具有伸缩功能的塑胶相机遮光罩，通过插接块与插接槽相互插接对遮光罩进 行安装，并通过定位卡块与定位卡槽卡合对整体进行固定，方便整体对遮光罩进行拆卸清 洗，增加了整体实用性。 附图说明 图1为本发明立体结构示意图； 图2为本发明拆分结构示意图一； 图3为本发明拆分结构示意图二； 图4为本发明定位卡块拆分结构示意图。 图中：1、固定内套；2、活动外套；3、活动槽；4、活动块；5、防滑纹；6、固定螺孔；7、固 定螺钉；8、插接槽；9、定位卡孔；10、遮光罩本体；11、插接块；12、安装槽；13、弹簧；14、定位 卡块。
