技术摘要：
本发明公开了一种新型水力压裂封孔器，包括一号封孔器，所述一号封孔器一端固定设置有注水接头，所述注水接头远离注水口的一端设置有膨胀胶管，所述注水接头与膨胀胶管之间通过锁管铁皮固定连接，所述膨胀胶管远离注水接头的一端设置有中间芯子，所述中间芯子与膨胀胶  全部
背景技术：
封孔器，煤层气抽放和煤层注水钻孔孔口的密封装置，主要有瓦斯抽放封孔器、煤 层注水封孔器。传统方法利用炸药炸裂煤层岩层，这样太过于危险，容易造成安全隐患。目 前，人们常常利用封孔器破煤，能有效防止煤，瓦斯突出与爆炸，高压注水，破碎煤体，减少 火工产品，降低成本，增加工人的安全感。然而，市场上的水力压裂封孔器铁件结构较多，较 为笨重，使用时另设一个封孔器注水膨胀接口不方便使用，且浪费资源。为此，我们提出一 种新型水力压裂封孔器。
技术实现要素：

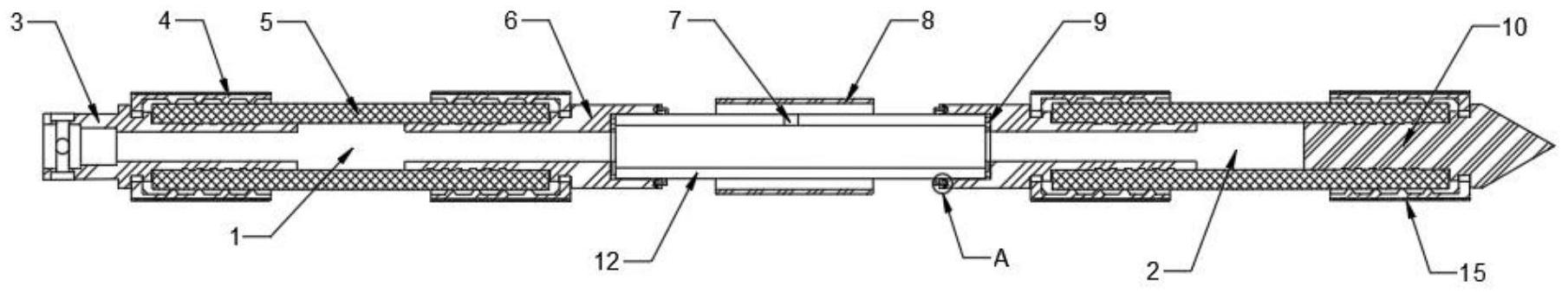

本发明提供一种新型水力压裂封孔器，旨在解决上述存在不方便使用浪费资源且 不安全的问题。 本发明是这样实现的，一种新型水力压裂封孔器，包括一号封孔器，所述一号封孔 器一端固定设置有注水接头，所述注水接头远离注水口的一端设置有膨胀胶管，所述注水 接头与膨胀胶管之间通过锁管铁皮固定连接，所述膨胀胶管远离注水接头的一端设置有中 间芯子，所述中间芯子与膨胀胶管之间通过锁管铁皮固定连接，所述中间芯子远离膨胀胶 管的一端设置有连接管，所述连接管上开设有出水孔，所述连接管远离一号封孔器的一端 固定设置有二号封孔器，所述二号封孔器远离连接管的一端固定设置有死堵芯子。 优选的，所述锁管铁皮内壁固定设置有凸起。 优选的，所述中间芯子呈Y型，一端插入膨胀胶管中，另一端与连接管相互卡接，所 述中间芯子外表面开设有凹槽。 优选的，所述中间芯子与连接管之间固定设置有密封胶垫。 优选的，所述连接管外表面设置有薄铁管。 优选的，所述新型水力压裂封孔器一侧通过水管连接有高压注水泵 优选的，所述锁管铁皮外表面固定设置有保护垫。 优选的，所述连接管外表面两端固定设置有L型卡头，所述中间芯子顶端内部两侧 固定设置有弹性卡块，所述弹性卡块内部设置有弹簧。 与现有技术相比，本发明的有益效果是： 本发明设备，连接管外表面两端固定设置有L型卡头，所述中间芯子顶端内部两侧 固定设置有弹性卡块，所述弹性卡块内部设置有弹簧，当安装该新型水力压裂封孔器时，将 中间芯子的前端对着L型卡头插入，这时L型卡头前端较宽部分挤压弹性卡块，弹性卡块收 缩，L型卡头前端较宽部分穿过弹性卡块，弹性卡块受力消失恢复原状，从而有效与L型卡头 相互卡住，进一步报纸中间芯子与连接管之间的有效固定，从而有效保证一号封孔器与二 号封孔器之间的固定连接。一号封孔器与二号封孔器是联通状态，水等介质从一号封孔器 3 CN 111608628 A 说　明　书 2/3 页 注入，流量的差异使封孔器膨胀密封，继续注水使一号封孔器、二号封孔器中间与煤层岩层 水等介质压力达到煤层压裂压力。可达到压裂煤层岩层效果，代替炸药和市场现有压裂封 孔器另设一个封孔器注水膨胀接口是封孔器膨胀操作麻烦的弊端，套在连接管上的薄铁管 避免高压水流直接冲刷孔壁。新水力压裂封孔器结构简单，使用方便耗时少，成本低。操作 使用十分简单。工作时因为直接使用高压注水泵，注水速度快工作时间短，能有效提高工作 效率。封孔器因减少了大量铁件重量较轻，能大幅降低工人劳动强度。 附图说明 图1为本发明一种新型水力压裂封孔器的正视图的剖视图； 图2为本发明一种新型水力压裂封孔器的膨胀胶管、中间芯子与锁管铁皮连接处 结构示意图； 图3为本发明一种新型水力压裂封孔器的高压注水泵结构示意图。 图4为本发明一种新型水力压裂封孔器图1中A处结构的放大示意图。 图中：1、一号封孔器；2、二号封孔器；3、注水接头；4、锁管铁皮；5、膨胀胶管；6、中 间芯子；7、出水孔；8、薄铁管；9、密封胶垫；10、死堵芯子；11、凸起；12、连接管；13、高压注水 泵；14、凹槽；15、保护垫；16、弹性卡块；17、弹簧；18、L型卡头。
