技术摘要：
本发明提供了一种总线变压器及电子设备，总线变压器包括具有容置槽的壳体和盖设于容置槽的开口上的上盖，上盖与壳体密封连接，从而使得容置槽形成密封空间，本发明的总线变压器还包括设于容置槽内的第一磁环、绕制于第一磁环上的第一绕组、设于容置槽内且与第一磁环间  全部
背景技术：
变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置，主要构件 是初级线圈、次级线圈和铁芯(磁芯)。目前，由于电子设备越来越趋向小型化，高密度表面 贴装的小型变压器成为电子设备小型化发展的一个方向，贴片变压器也越来越多被应用于 各种电子设备中。然而现有的贴片变压器的密封能力较差，从而降低了贴片变压器的抗盐 雾能力。
技术实现要素：

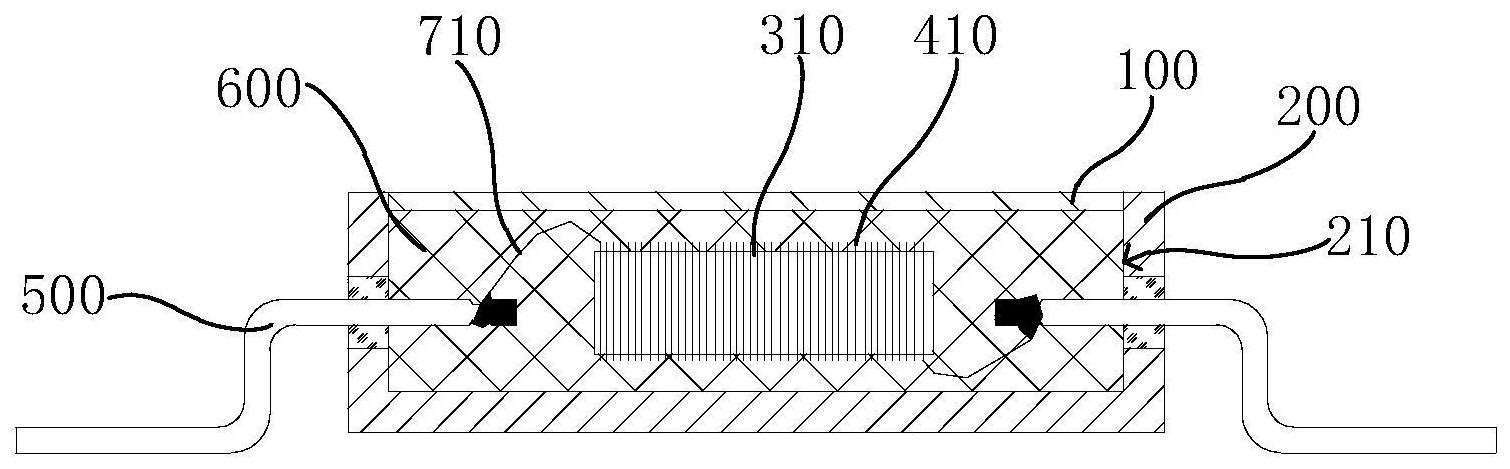

本发明实施例的目的在于提供一种总线变压器及电子设备，以解决现有技术中存 在的贴片变压器的密封能力和抗盐雾能力低的技术问题。 为实现上述目的，本发明采用的技术方案是：提供一种总线变压器，包括具有容置 槽的壳体、设于所述容置槽内的第一磁环、绕制于所述第一磁环上的第一绕组、设于所述容 置槽内且与所述第一磁环间隔设置的第二磁环、绕制于所述第二磁环上的第二绕组、固定 设于所述壳体上的多个引脚、填充于所述容置槽内的灌封胶以及盖设于所述容置槽的开口 上的上盖；所述第一绕组和所述第二绕组分别与对应的所述引脚电性连接；所述灌封胶用 于将所述第一磁环、所述第一绕组、所述第二磁环以及所述第二绕组封装于所述容置槽内； 所述上盖与所述壳体密封连接。 进一步地，所述上盖与所述壳体缝焊连接。 进一步地，所述壳体和所述上盖的表面电镀有保护层。 进一步地，所述保护层为镍层，所述保护层的厚度为15μm～25μm。 进一步地，所述总线变压器还包括第一引出线和第二引出线，所述第一引出线的 两端分别电性连接于所述第一绕组和对应的所述引脚上，所述第二引出线的两端分别电性 连接于所述第二绕组和对应的所述引脚上。 进一步地，所述引脚的一端穿过所述壳体的侧壁后伸入所述容置槽中，另一端露 出于所述壳体外；所述第一引出线的远离所述第一绕组的一端焊接于对应的所述引脚的伸 入所述容置槽中的一端，所述第二引出线的远离所述第二绕组的一端焊接于对应的所述引 脚的伸入所述容置槽中的一端。 进一步地，所述引脚为玻封合金制件，所述引脚外依次电镀有镍层和金层。 进一步地，所述第一绕组和所述第二绕组均由漆包线绕制而成，所述第一磁环和 所述第二磁环为软磁铁氧体制件。 进一步地，所述灌封胶为环氧树脂胶。 本发明还提供了一种电子设备，包括如上所述的总线变压器。 3 CN 111599573 A 说　明　书 2/5 页 本发明提供的总线变压器的有益效果在于：与现有技术相比，本发明通过采用灌 封胶将第一磁环、第一绕组、第二磁环以及第二绕组封装于壳体的容置槽内，然后在容置槽 的开口处设置上盖，并使得上盖与壳体密封连接，从而使得容置槽形成密封空间，能够有效 避免容置槽内的元件受到侵蚀，大大提高了总线变压器的密封强度和抗盐雾能力。 本发明提供的电子设备的有益效果在于：与现有技术相比，本发明提供的电子设 备采用上述总线变压器，总线变压器具有良好的密封强度和抗盐雾能力，可以提高电子设 备的可靠性。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例或现有技术描述 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些 实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些 附图获得其他的附图。 图1为本发明实施例提供的总线变压器的正视结构示意图； 图2为本发明实施例提供的总线变压器的侧视结构示意图； 图3为本发明实施例提供的总线变压器的俯视结构示意图； 图4为本发明实施例提供的总线变压器的横向剖视结构示意图； 图5为本发明实施例提供的总线变压器的纵向剖视结构示意图； 图6为本发明实施例提供的总线变压器的原理图。 其中，图中各附图标记： 100-上盖；200-壳体；210-容置槽；310-第一磁环；320-第二磁环；410-第一绕组； 420-第二绕组；500-引脚；600-灌封胶；710-第一引出线；720-第二引出线；1-第一初级输入 端；2-第二初级输入端；3-第三初级输入端；5-第四初级输入端；6-第五初级输入端；7-第六 初级输入端；16-第一次级输出端；15-第二次级输出端；4-第三次级输出端；14-第四次级输 出端；13-第五次级输出端；12-第六次级输出端；11-第七次级输出端；8-第八次级输出端； 10-第九次级输出端；9-第十次级输出端。
