技术摘要：
本申请公开了校准电路以及包括其的半导体装置。一种校准电路包括参考电阻器分支、校准码发生电路和加重电路。参考电阻器分支通过参考电阻器节点耦接到外部参考电阻器，并且基于校准码来改变参考电阻器节点的电压电平。加重电路基于校准码来使参考电阻器节点的电压电平  全部
背景技术：
电子设备可以包括大量的电子组件。在电子设备之中，计算机系统可以包括许多 由半导体构成的电子组件。构成计算机系统的每个半导体装置可以包括数据传输装置，从 而可以传送数据。随着半导体装置的运行速度的提高和半导体装置的功耗的减小，由于在 彼此通信的半导体装置之间的外部噪声和阻抗失配的影响，被传送的信号可能会失真。因 此，每个半导体装置可以执行使数据传输装置的阻抗或电阻匹配的操作。 因此，通常半导体装置包括片上终结电路，该片上终结电路执行阻抗匹配以进行 精确的信号传输。此外，半导体装置需要根据PVT变化来执行终结电阻的校准，从而可以实 现精确的阻抗匹配。通常，存储装置与外部参考电阻器耦接，并且通过使用外部参考电阻器 执行校准操作来校准终结电阻的阻抗值。这通常被称为ZQ校准操作。
技术实现要素：

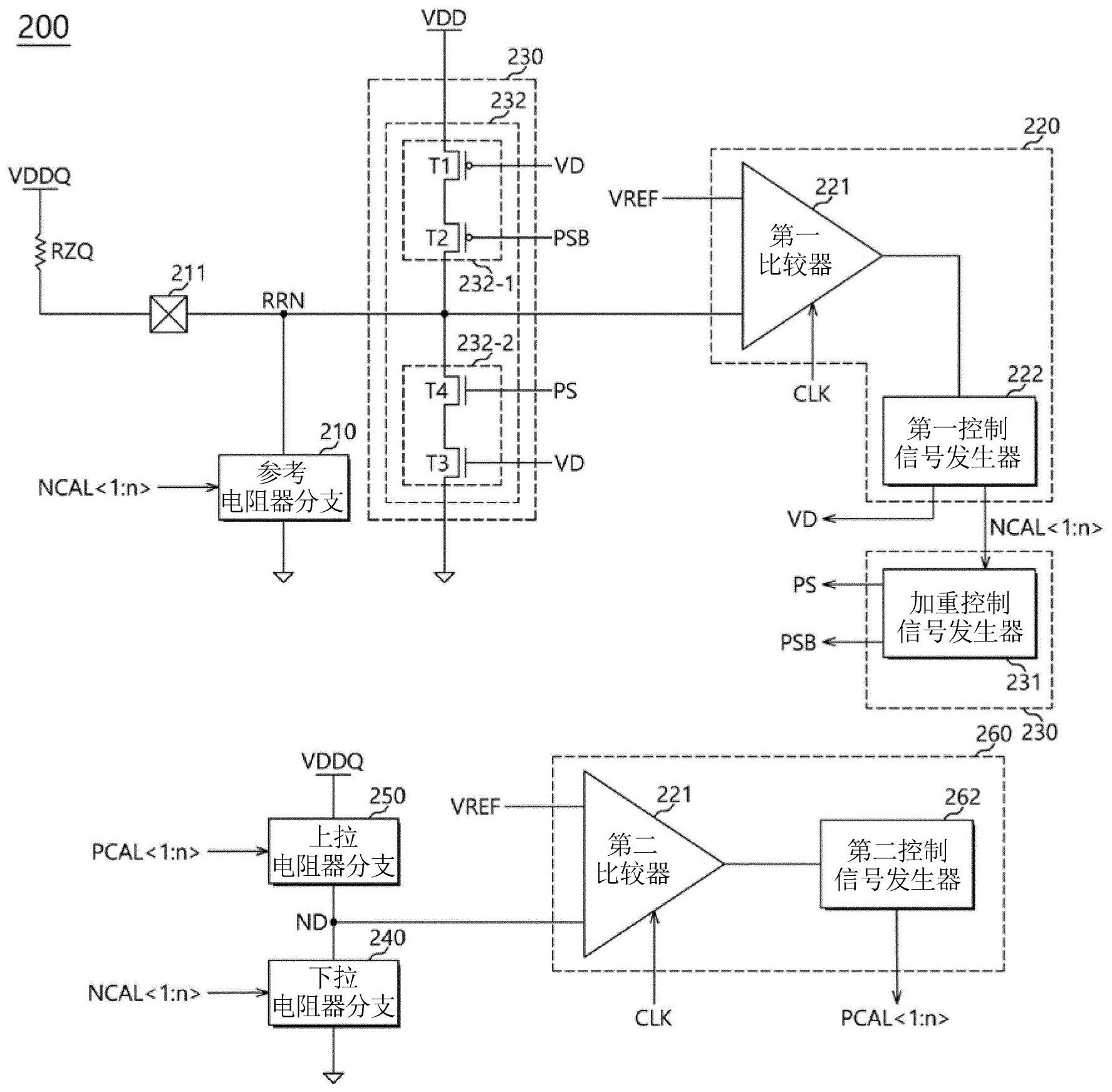

在一个实施例中，一种校准电路可以包括参考电阻器分支(reference  resistor  leg)和加重电路(emphasis  circuit)。参考电阻器分支可以通过参考电阻器节点耦接到外 部参考电阻器，并且被配置为基于校准码来改变参考电阻器节点的电压电平。加重电路可 以被配置为基于校准码来改变参考电阻器节点的电压电平。 在一个实施例中，一种校准电路可以包括参考电阻器分支、加重控制信号发生器 和加重驱动器。参考电阻器分支可以通过参考电阻器节点耦接到外部参考电阻器，并且被 配置为基于校准码来改变参考电阻器节点的电压电平。加重控制信号发生器可以被配置为 基于校准码来产生加重控制信号。加重驱动器可以被配置为基于加重控制信号来改变参考 电阻器节点的电压电平。 在一个实施例中，一种半导体装置可以包括多个裸片。多个裸片可以与外部参考 电阻器共同耦接，并且被配置为顺序地执行校准操作。多个裸片中的至少一个裸片可以包 括校准电路和数据输出电路。校准电路可以通过参考电阻器焊盘与外部参考电阻器耦接， 并且被配置为产生第一校准码和第二校准码。数据输出电路可以被配置为通过基于第一校 准码和第二校准码来设置阻抗而输出数据。校准电路可以包括参考电阻器分支和加重电 路。参考电阻器分支可以耦接到参考电阻器节点，该参考电阻器节点与参考电阻器焊盘耦 接，并且该参考电阻器分支被配置为基于第一校准码来改变参考电阻器节点的电压电平。 5 CN 111581142 A 说　明　书 2/9 页 加重电路可以被配置为基于第一校准码来改变参考电阻器节点的电压电平。 附图说明 图1是示出根据一个实施例的半导体装置的配置的示图。 图2是示出根据一个实施例的校准电路的配置的示图。 图3是示出图2中所示的加重控制信号发生器的操作的示图。 图4A和图4B是示出参考电阻器节点的电压电平变化的示图。 图5是示出根据一个实施例的校准电路的操作的示图。
