技术摘要：

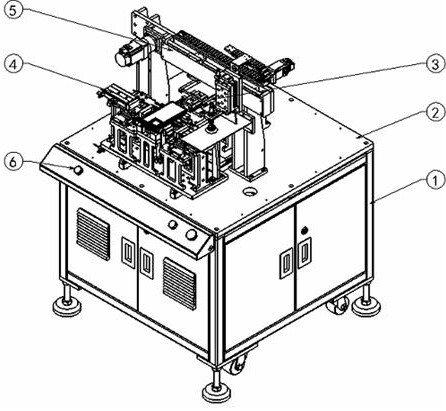

本发明公开了一种用于手机保护壳自动脱模的设备，包括桌面台板、脱模机构和下料移栽机构，所述脱模机构设置于所述桌面台板上方，用于固定手机保护壳的成型模具，所述下料移栽机构设置于所述脱模机构一侧，用于转移脱模后的手机保护壳，所述脱模机构上设置有滚轮辅助脱  全部
背景技术：
手机保护壳是手机的保护装置，用于包裹在手机外侧后，提高手机的抗摔和防撞 性能。现有的手机保护壳多采用模具加工，由于成型模具的自动化程度不高，在注塑成型有 多需要采用人工脱模，脱模效率低下，且人工脱模过程中，手机保护壳表面容易出现划伤， 影响产品的后续销售，降低手机保护壳的良品率。基于此，申请人提出一种手机保护壳的自 动脱膜设备。
技术实现要素：
本发明的目的就在于为了解决上述问题而提供一种用于手机保护壳自动脱模的 设备，本发明提供的诸多技术方案中优选的技术方案具有：能够通过在手机保护壳成型有 自动脱模，在脱模过程中无需人工接触，提高了脱模效率，提高了手机保护壳成型的良品率 等技术效果，详见下文阐述。 为实现上述目的，本发明提供了以下技术方案： 本发明提供的一种用于手机保护壳自动脱模的设备，包括桌面台板、脱模机构和下料 移栽机构，所述脱模机构设置于所述桌面台板上方，用于固定手机保护壳的成型模具，所述 下料移栽机构设置于所述脱模机构一侧，用于转移脱模后的手机保护壳，所述脱模机构上 设置有滚轮辅助脱料机构，用于辅助手机保护壳与成型模具脱开； 所述桌面台板底部设置有下机架，所述下机架为箱体结构，且底部设置有支撑脚；所述 桌面台板一侧设置有操作按钮控制盒。 作为优选，所述脱模机构包括模具放置平台、后移辅助脱料机构、按键滑块推动机 构和拉边机构，所述后移辅助脱料机构用于带动手机保护壳和成型模具水平移动，所述按 键滑块推动机构用于推动成型模具上的按键滑块移动，所述拉边机构用于拉动手机保护壳 边沿与成型模具分离。 作为优选，所述按键滑块推动机构包括对应手机保护壳的音量键位置设置的音量 滑块推动机构和对应手机保护壳的电源键设置的电源滑块推动机构，还包括模具摄像滑块 拉动机构。 作为优选，所述模具放置平台一侧设置有模具侧插定位机构。 作为优选，所述拉边机构包括分列在所述模具放置平台两侧的左拉边机构和右拉 边机构，所述模具放置平台两侧分别设置有左插片保护机构和右插片保护机构。 作为优选，所述模具放置平台上设置有将手机保护壳顶起与成型模具分离的左上 顶机构和右上顶结构。 作为优选，所述滚轮辅助脱料机构包括模组固定板，所述模组固定板底部设置有 4 CN 111605137 A 说　明　书 2/4 页 支承板，所述模组固定板顶部设置有直线模组，该直线模组上方设置有高度调节板，所述高 度调节板上设置有安装滚轮的安装架，所述滚轮设置于所述安装架的端部；所述直线模组 端部设置有第一伺服电机，所述第一伺服电机通过联轴器连接所述直线模组，从而带动所 述高度调节板和安装架水平移动。 作为优选，所述下料移栽机构包括固定架，该固定架固定安装在所述桌面平台上， 所述固定架上设置有防止脱模后手机保护壳的手机保护壳放置平台，所述固定架上设置有 真空吸盘和带动该真空吸盘水平移动的驱动结构；同步带上设置有安装所述真空吸盘的吸 盘架，该吸盘架上安装有带动所述真空吸盘上下运动的上下气缸，所述上下气缸底部水平 设置有安装所述真空吸盘的吸盘前后调节板，所述真空吸盘可在所述吸盘前后调节板上调 节安装的水平位置；所述上下气缸底部设置有手机壳后挡板。 作为优选，所述驱动结构包括同步带和拖链，所述固定架上设置有驱动所述同步 带和拖链的第二伺服电机，所述第二伺服电机上设置有减速机。 作为优选，所述下机架底部四角各设置有一个万向轮，所述支撑脚上设置有螺纹 杆，该螺纹杆与所述下机架螺纹配合。 综上，本发明的有益效果在于：1、通过自动脱模代替人工脱模，降低了工人的劳动 强度，同时提高了手机保护壳的脱模效率； 2、在脱模过程中无需人工参与，只需在脱模后将手机保护壳取出即可，可防止在脱模 过程中手机壳表面划伤，提高了手机保护壳生产的良品率。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1是本发明的立体结构示意图； 图2是本发明脱模机构的立体结构示意图； 图3是本发明滚轮辅助脱料机构的立体结构示意图； 图4是本发明下料移栽机构的立体结构示意图。 附图标记说明如下： 1、下机架；2、桌面台板；3、滚轮辅助脱料机构；4、脱模机构；5、下料移栽机构；6、操作按 钮控制盒；7、模具放置平台；8、模具侧插定位机构；9、模具摄像滑块拉动机构；10、吹气机 构；11、音量滑块推动机构；12、电源滑块推动机构；13、右拉边机构；14、左拉边机构；15、右 上顶机构；16、左上顶机构；17、右插片保护机构；18、左插片保护机构；19、后移辅助脱料机 构；20、第一伺服电机；21、联轴器；22、直线模组；23、支承板；24、模组固定板；25、滚轮；26、 高度调节板；27、第二伺服电机；28、支撑板；29、同步带；30、拖链；31、上下气缸；32、吸盘前 后调节板；33、真空吸盘；34、手机保护壳后挡板；35、手机保护壳放置平台。
