技术摘要：
本发明属于齿轮加工技术领域，尤其是一种齿轮加工喷吹装置，针对现有的齿轮加工喷吹装置在对齿轮清洗时，需要通过螺栓来将齿轮固定在滚轴上，十分繁琐，拆装不方便的问题，现提出如下方案，其包括箱体，所述箱体的一侧固定连接有电机，电机的输出轴上固定连接有第一滚  全部
背景技术：
轮齿简称齿，是齿轮上每一个用于啮合的凸起部分，这些凸起部分一般呈辐射状 排列，配对齿轮上的轮齿互相接触，可使齿轮持续啮合运转；机电行业中，从机械零件到机 械部件，从电器零件到电器部件都有清洗的要求，如齿轮、曲轴乃至齿轮箱，又如电器零件 上机械和电器的组合件，还有一些精密机械零件和电器零件，这些都离不开清洗。 现有的齿轮加工喷吹装置在对齿轮清洗时，需要通过螺栓来将齿轮固定在滚轴 上，十分繁琐，拆装不方便。
技术实现要素：

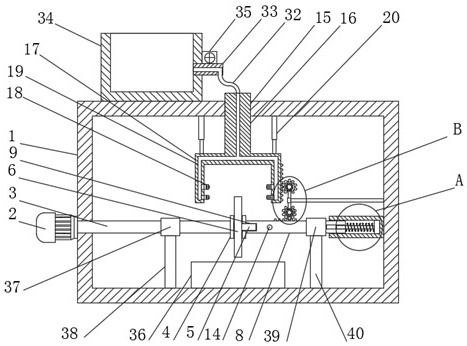

本发明的目的是为了解决现有的齿轮加工喷吹装置在对齿轮清洗时，需要通过螺 栓来将齿轮固定在滚轴上，十分繁琐，拆装不方便的缺点，而提出的一种齿轮加工喷吹装 置。 为了实现上述目的，本发明采用了如下技术方案： 一种齿轮加工喷吹装置，包括箱体，所述箱体的一侧固定连接有电机，电机的输出轴上 固定连接有第一滚轴的一端，箱体的一侧内壁上固定连接有滑筒，滑筒内滑动套设有第二 滚轴，第一滚轴的另一端和第二滚轴的一端均固定连接有夹板，夹板的一侧固定连接有第 一方杆，第一方杆上滑动套设有加工齿轮，第二滚轴的一端开设有第一滑槽，第一方杆滑动 连接在第一滑槽内，第二滚轴的另一端开设有第二滑槽，第二滑槽内滑动连接有第二方杆， 第二方杆的一端固定连接有转盘，转盘转动连接在滑筒的内壁上，转盘的一侧固定连接有 弹簧的一端，弹簧套设在第二方杆上，弹簧的另一端固定连接在第二滚轴的一端，第二滚轴 的一侧固定连接有拉栓，箱体的顶部开设有滑孔，滑孔的内壁上滑动连接有滑杆，滑杆的底 部固定连接有U型杆，U型杆的两侧内壁上固定设置有喷头，U型杆与滑杆内均固定设置有导 管，导管与喷头相连通，U型杆的顶部两端均固定连接有伸缩杆的一端，伸缩杆的另一端固 定连接在箱体的顶部内壁上。 优选的，所述第二滚轴的顶部固定连接有第一齿条，第一齿条上啮合设置有第一 齿轮，第一齿轮上固定套设有第三滚轴，第三滚轴的两端均转动连接在箱体的侧面内壁上 第三滚轴上固定套设有第一锥齿轮，第一锥齿轮上啮合设置有第二锥齿轮，第二锥齿轮的 顶部固定连接有第四滚轴的一端。 优选的，所述第四滚轴的另一端固定连接有第三锥齿轮，第三锥齿轮上啮合设置 有第四锥齿轮，第四锥齿轮上固定套设有第五滚轴。 优选的，所述第五滚轴的两端均转动连接在箱体的侧面内壁上，第五滚轴上固定 套设有第二齿轮。 优选的，所述U型杆的一侧固定连接有第二齿条，第二齿条与第二齿轮相啮合。 3 CN 111589776 A 说　明　书 2/5 页 优选的，所述导管的顶部固定连接有软管，软管的一端固定连接有排水管。 优选的，所述箱体的顶部固定连接有水箱，排水管固定连接在水箱的一侧内壁上， 排水管上固定设置有水泵，箱体的底部内壁上固定设置有回收盒。 优选的，所述第一滚轴上固定套设有第一轴承，第一轴承的底部固定连接有第一 定位杆的一端，第一定位杆的另一端固定连接在箱体的底部内壁上。 优选的，所述第二滚轴上滑动套设有第二轴承，第二轴承的底部固定连接有第二 定位杆的一端，第二定位杆的另一端固定连接在箱体的底部内壁上。 优选的，所述第四滚轴上固定套设有第三轴承，第三轴承的一侧固定连接有第三 定位杆的一端，第三定位杆的另一端固定连接在箱体的一侧内壁上。 与现有技术相比，本发明的优点在于： 1.本发明可以通过拉动拉栓将第二滚轴推向滑杆内，使得第一方杆从第一滑槽中滑 出，此时将齿轮套设在第一方杆上即可，松开拉栓后，在弹簧的推动下将推动第二滚轴复 位，从而可以通过两个夹板夹持固定住齿轮，方便对齿轮进行清洗。 2.本发明在第二滚轴向滑筒内滑动时，通过第二滚轴上的第一齿条可以转动第一 齿轮与第三滚轴，第三滚轴上的第一锥齿轮可以通过第二锥齿路来转动第四滚轴，第四滚 轴上的第三锥齿轮可以通过第四锥齿轮来转动第五滚轴，进而可以通过第五滚轴上的第二 齿轮来推动第二齿条，使得U型杆可以上滑。 附图说明 图1为本发明提出的一种齿轮加工喷吹装置主视剖面的结构示意图； 图2为本发明提出的一种齿轮加工喷吹装置侧视剖面的结构示意图； 图3为本发明提出的一种齿轮加工喷吹装置图1中A部分的结构示意图； 图4为本发明提出的一种齿轮加工喷吹装置图1中B部分的结构示意图； 图5为本发明提出的一种齿轮加工喷吹装置图2中C部分的结构示意图。 图中：1箱体、2电机、3第一滚轴、4夹板、5第一方杆、6加工齿轮、7滑筒、8第二滚轴、 9第一滑槽、10第二滑槽、11第二方杆、12转盘、13弹簧、14拉栓、15滑孔、16滑杆、17  U型杆、 18喷头、19导管、20伸缩杆、21第一齿条、22第一齿轮、23第三滚轴、24第一锥齿轮、25第二锥 齿轮、26第四滚轴、27第三锥齿轮、28第四锥齿轮、29第五滚轴、30第二齿轮、31第二齿条、32 软管、33排水管、34水箱、35水泵、36回收盒、37第一轴承、38第一定位杆、39第二轴承、40第 二定位杆、41第三轴承、42第三定位杆。
