技术摘要：
本发明公开一种大米加工用除杂装置，包括机体、进风管、抽风机、出风管、收尘器、进料管；在机体内部设有减速电机、斜板、支撑筒、圆盘、螺旋板、传动杆；减速电机安装在机体内；斜板倾斜的固定在机体内部；所述支撑筒为竖向固定在斜板中部的中空筒体；圆盘安装在支撑  全部
背景技术：
稻谷完成脱壳并完成初加工后，得到半成品大米中依然混有小粒径（粒径小于大 米粒径）的砂石、稻秆渣、灰尘等多种杂质，这些杂质的存在不仅影响安全生产,降低稻米质 量,而且有害人体健康。故在初加工完成后，仍然需要进一步对半成品大米进行加工，以清 除稻秆渣、灰尘等多种杂质。目前的大米除尘加工设备结构复杂，除杂效果不理想，除杂效 率低下。
技术实现要素：

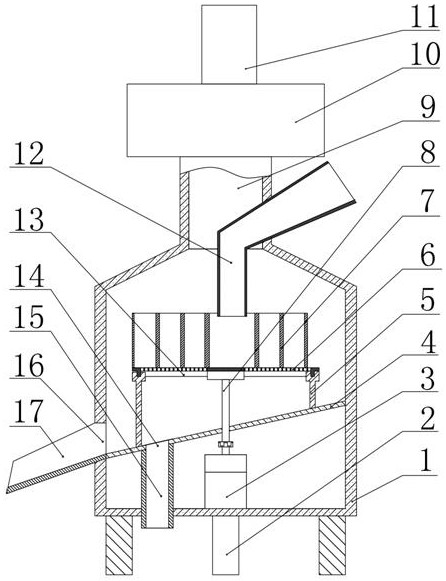

针对上述问题，本发明的目的在于，提供一种结构简单，除杂效果好，除杂效率高 的大米加工用除杂装置。具体技术方案如下： 一种大米加工用除杂装置，包括机体、进风管、抽风机、出风管、收尘器、进料管；所述机 体为封闭的中空箱体，机体外侧底部安装在多根固定在地面的支撑柱上；在机体内部设有 减速电机、斜板、支撑筒、圆盘、螺旋板、传动杆；所述减速电机转轴朝上竖向安装在机体内 侧面的底部中央；所述斜板倾斜的固定在机体内部并位于减速电机上方，将机体内分隔为 上下两个腔体；所述支撑筒为竖向固定在斜板中部的中空筒体；所述圆盘安装在支撑筒上 并可转动，在圆盘上设有多个直径小于大米平均直径的镂空孔，圆盘外沿与支撑筒外沿对 齐或超出支撑筒外沿；所述螺旋板为螺旋固定在圆盘顶部的板；所述传动杆下端穿透斜板 与减速电机耦合，上端固定在圆盘底部中央并可带动圆盘转动；所述进风管安装在机体顶 部并与机体内部连通；所述抽风机安装在机体外侧且抽风机的进风口与进风管连通；所述 出风管一端与抽风机的出风口连通，另一端与收尘器连通；所述进料管上端位于机体外，下 端伸入机体内并位于螺旋板中部正上方；在斜板下端位于支撑筒内侧的部位上开有排渣 口，在排渣口处接有排渣管，排渣管下端穿透机体外壁伸出机体外；在机体侧壁正对斜板下 端的部位上开有出米口，在机体侧壁的出米口处接有出米槽。 进一步地，为保证圆盘旋转的稳定性，防止圆盘跑偏，在支撑筒顶部设有环形凹 槽；在圆盘底部正对环形凹槽的位置设有环形凸起；所述环形凸起卡合在环形凹槽内，圆盘 通过环形凸起可沿着环形凹槽在支撑筒顶部转动。 进一步地，所述圆盘外沿与机体内壁的间距大于圆盘半径的三分之一，小于圆盘 半径的二分之一。 进一步地，所述收尘器为电收尘器或袋收尘器。 进一步地，为便于减速电机运行产生的热量的散出，在斜板下方的机体外壁上设 有散热孔。 本发明结构简单，通过螺旋板使大米螺旋流动而分散，使粒径小于大米粒径的颗 粒物被圆盘上的镂空孔筛出，通过抽风机抽走大米中含有的粉尘，除杂效果好，除杂效率 3 CN 111545441 A 说　明　书 2/3 页 高。 附图说明 图1为本发明一种大米加工用除尘装置； 图2为本发明一种大米加工用除尘装置中螺旋板及圆盘的俯视图； 图中所示：1-机体、2-支撑柱、3-减速电机、4-斜板、5-支撑筒、6-圆盘、7-螺旋板、8-传 动杆、9-进风管、10-抽风机、11-出风管、12-进料管、13-环形凸起、14-排渣口、15-排渣管、 16-出米口、17-出米槽。
