技术摘要：
本发明涉及一种装配机，尤其涉及一种空调空滤管过滤网装配机。技术问题是如何设计一种能够代替人工将过滤网安装在空滤管内，操作方便，工作效率高的空调空滤管过滤网装配机。一种空调空滤管过滤网装配机，包括有：底座，所述底座一侧边缘位置固接有L型板，其朝向所述底  全部
背景技术：
空调即空气调节器。是指用人工手段，对建筑或构筑物内环境空气的温度、湿度、 流速等参数进行调节和控制的设备。一般包括冷源/热源设备，冷热介质输配系统，末端装 置等几大部分和其他辅助设备。主要包括，制冷主机、水泵、风机和管路系统。末端装置则负 责利用输配来的冷热量，具体处理空气状态，使目标环境的空气参数达到要求，空调的制作 工艺中，少不了使用空滤管进行组装，空滤管内则需要安装有过滤网才能进行后续的使用。 目前，大多数都是通过人工与机器配合将过滤网安装在空滤管内，首先需要人手 持一根空滤管移动至机器指定位置，另一只手将过滤网放入空滤管内，再启动机器将过滤 网推入空滤管内安装，如此操作比较麻烦，且空滤管安装好过滤后需要取下换上另外一个， 导致工作效率低。 因此，特别需要一种能够代替人工将过滤网安装在空滤管内，操作方便，工作效率 高的空调空滤管过滤网装配机，以解决现有技术中存在的问题。
技术实现要素：

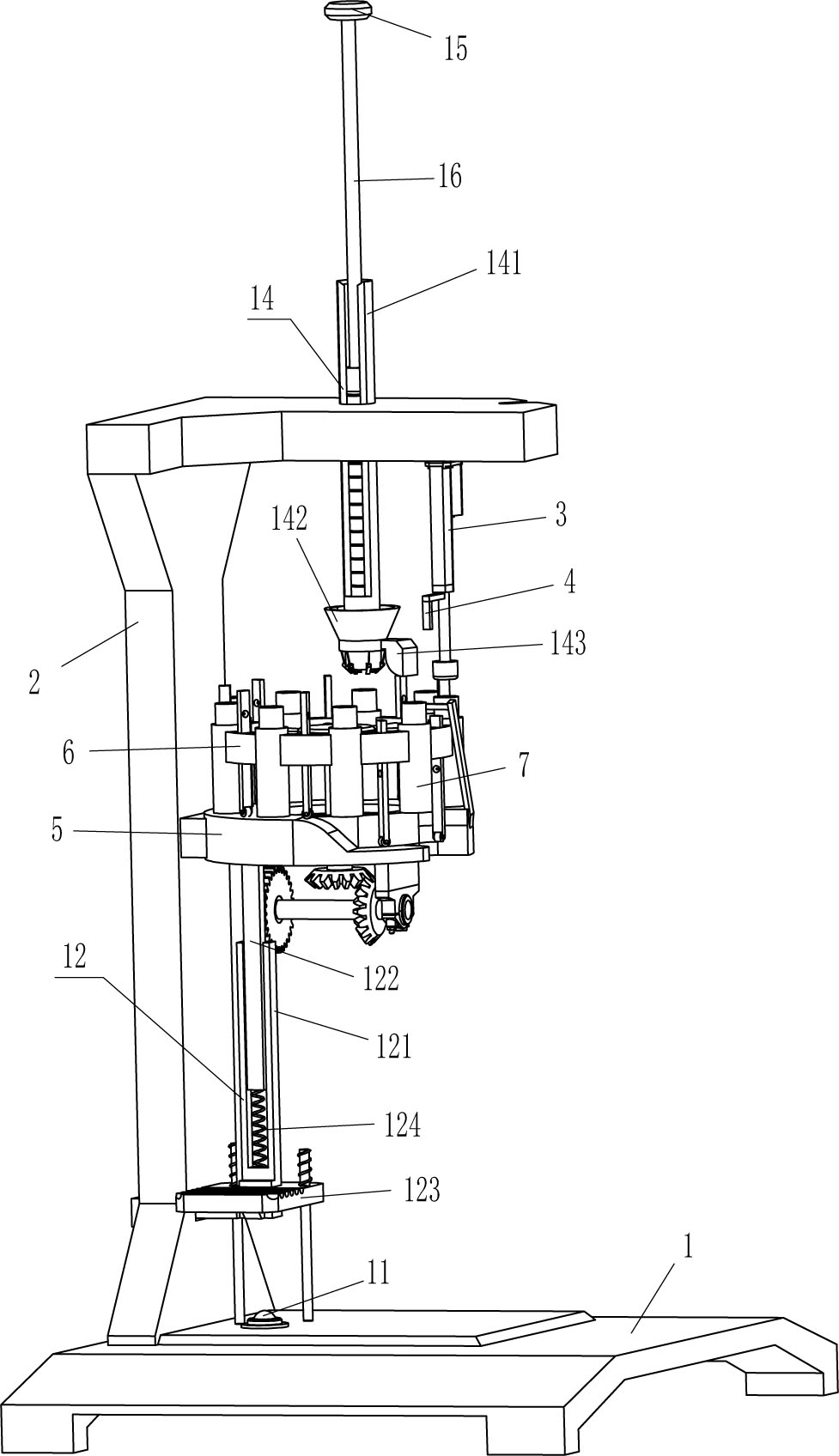

为了克服需要人手动操作与机器配合将过滤网安装在空滤管内，操作麻烦，且安 装好过滤网后的空滤我需要取下换上另一个，工作效率低的缺点，本发明的技术问题是：提 供一种能够代替人工将过滤网安装在空滤管内，操作方便，工作效率高的空调空滤管过滤 网装配机。 一种空调空滤管过滤网装配机，包括有：底座，所述底座一侧边缘位置固接有L型 板，其朝向所述底座的内一侧固接有电动推杆；L型推杆，所述L型推杆固接于所述电动推杆 的伸缩杆一部；缺口盘，所述缺口盘固接于所述L型板内一侧，其缺口处一侧为斜面；转轴， 所述转轴转动式的穿接于所述缺口盘的圆心位置；环形块，所述环形块固接于远离所述底 座的所述转轴端部，其周向固定穿接有空心筒；第一锥齿轮，所述第一锥齿轮固定套装于朝 向所述底座的所述转轴端部；按钮，所述按钮固接于靠近所述L型板的所述底座一侧，其与 所述电动推杆有电路连接；L型挡杆，所述L型挡杆固接于远离所述L型板的所述缺口盘外一 侧；驱动机构，安装于所述L型板内一侧与朝向所述底座的所述缺口盘一侧之间，其与所述 按钮配合，用于提供动力；限位机构，安装于所述环形块周向，其与所述缺口盘接触配合，且 所述限位机构还与所述L型推杆配合，用于对环形块的限位。 进一步说明，驱动机构包括有：导杆，所述导杆的数量为两根，其固接于靠近所述L 型板的所述底座一侧；踏板，所述踏板滑动式的套装于两根所述导杆之间，其与所述按钮配 合；弹性件，所述弹性件套装于所述导杆上，其一端与远离所述底座的所述导杆端部固定连 接，其另一端与远离所述底座的所述踏板一侧固定连接；套筒，所述套筒固接于远离所述底 座且靠近所述导杆的所述踏板一侧；棘条，所述棘条滑动式的放置于所述套筒内；第一弹 4 CN 111571166 A 说　明　书 2/6 页 簧，所述第一弹簧连接于朝向所述底座的所述棘条端部与靠近所述踏板的所述套筒内一侧 之间；转杆，所述转杆转动式的连接于朝向所述底座且远离所述L型板的所述缺口盘一侧； 棘轮，所述棘轮固定套装于靠近所述L型板的所述转杆端部，其与所述棘条啮合；第二锥齿 轮，所述第二锥齿轮固定套装于远离所述棘轮的所述转杆一部周向，其与所述第一锥齿轮 啮合。 进一步说明，限位机构包括有：导孔，所述导孔间隔开于所述环形块周向，其位于 相邻的两块所述空心筒之间；活动接触杆，所述活动接触杆滑动式的穿接于所述导孔内，其 朝向所述底座的端部与所述缺口盘一侧接触配合，且所述活动接触杆朝向所述空心筒的两 侧都开有两个卡槽，所述活动接触杆与所述L型挡杆配合；卡杆，所述卡杆滑动式的放置于 所述导孔内两侧，其远离所述空心筒的端部位于所述卡槽内与其配合；第二弹簧，所述第二 弹簧连接于远离所述活动接触杆的所述卡杆端部与所述环形块内部之间。 进一步说明，还包括有下料机构，下料机构包括有：下料筒，所述下料筒固定穿接 于远离所述底座的所述L型板一部；挡板，所述挡板间隔铰接于朝向所述底座的所述下料筒 一侧；第五弹簧，所述第五弹簧连接于远离所述环形块的所述挡板一侧与所述下料筒外一 侧之间；拉线，所述拉线连接于远离所述底座的所述挡板端部；锥形筒，所述锥形筒滑动式 的套装于所述下料筒外侧，其朝向所述底座的一侧与全部所述拉线尾端固定连接；接触块， 所述接触块固接于靠近所述电动推杆与所述环形块的所述锥形筒外一侧，其与所述活动接 触杆配合；活动筒，所述活动筒对称式的滑动式穿接于靠近所述锥形筒的所述下料筒一部 周向；压板，所述压板固接于远离所述锥形筒的所述活动筒端部；第三弹簧，所述第三弹簧 套装于所述活动筒上，其一端与所述下料筒外一侧固定连接，另一端与靠近所述锥形筒的 所述活动筒一部固定连接；活动杆，所述活动杆滑动式的放置于所述活动筒内，其远离所述 压板的端部与所述锥形筒内侧接触配合；第四弹簧，所述第四弹簧连接于远离所述锥形筒 的所述活动杆端部与靠近所述压板的所述活动筒内一侧之间。 进一步说明，还包括有：推料杆，所述推料杆滑动式的放置于所述下料筒内；配重 块，所述配重块固接于远离所述底座的所述推料杆端部。 进一步说明，还包括有：导向孔，所述导向孔开于靠近所述底座的所述L型板一部； 限位板，所述限位板滑动式的穿接于所述导向孔，其靠近所述导杆的端部与所述踏板接触 配合。 本发明的有益效果为： 1、通过将空滤管放入空心筒内，再将过滤网放入空滤管内，踩动踏板向下移动至最大 行程，即可使电动推杆将过滤网推入空滤管内安装的位置，每次踩动踏板向下移动，可使下 一个空滤管正转至电动推杆下方安装过滤网，则无需人与机器配合将过滤网安装在空滤管 内，操作方便，工作效率还高。 2、通过下料机构的作用，能在空滤管每转动一次，则使得过滤网掉落至空滤管内， 无需人手动将过滤网放入空滤管内，方便快捷。 3、通过配重块与推料杆的作用，能一直推着过滤网，避免了过滤网卡在下料筒内 难以掉落。 5 CN 111571166 A 说　明　书 3/6 页 附图说明 图1为本发明的第一种立体结构示意图。 图2为本发明的第一种部分立体结构示意图。 图3为本发明的第二种部分立体结构示意图。 图4为本发明的第二种立体结构示意图。 图5为本发明A部分的放大示意图。 图6为本发明B部分的放大示意图。 图中：1底座，2L型板，3电动推杆，4L型推杆，5缺口盘，6环形块，7空心筒，8转轴，9 第一锥齿轮，10L型挡杆，11按钮，12驱动机构，121套筒，122棘条，123踏板，124第一弹簧， 125转杆，126棘轮，127第二锥齿轮，128导杆，129弹性件，13限位机构，131活动接触杆，132 卡槽，133卡杆，134第二弹簧，135导孔，14下料机构，141下料筒，142锥形筒，143接触块，144 拉线，145挡板，146活动筒，147压板，148活动杆，149第三弹簧，1410第四弹簧，1411第五弹 簧，15配重块，16推料杆，17导向孔，18限位板。
