技术摘要：
本发明公开了滚筒式流水发电装置，用于河流流水发电;它主要包括滚筒、横轴、齿轮A、竖轴、轮齿、中空立柱、联轴、航标装置、转子轴、齿轮B、发电机、浮箱、变速箱、航标灯、弧面A、弧面B；其工作原理是：水流冲击滚筒的多个轮齿，根据流体力学原理可知：滚筒的轮齿的弧  全部
背景技术：
目前已使用的河道航标灯不能自主供电，需要人工供给电能，极其不方便。
技术实现要素：

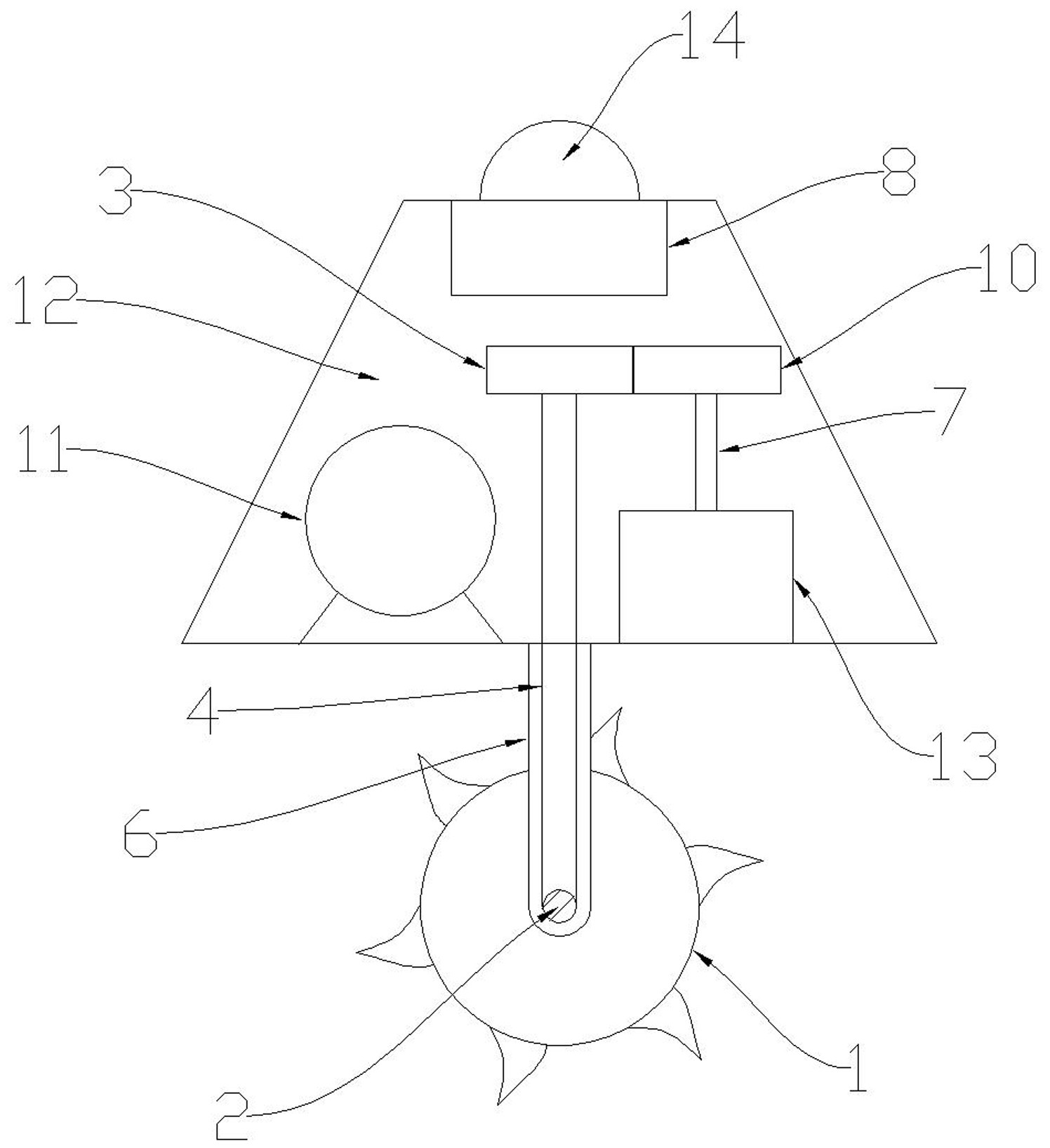

本发明利用河流流水发电，自动为河道里的航标灯提供电力，解决了航标灯供电 的难题;  它主要包括滚筒（1）、横轴（2）、齿轮A（3）、竖轴（4）、轮齿（5）、中空立柱（6）、联轴 （7）、航标装置（8）、转子轴（9）、齿轮B（10）、发电机（11）、浮箱（12）、变速箱（13）、航标灯 （14）、弧面A（15）、弧面B（16）；滚筒（1）的纵向中心轴固定有横轴（2），横轴（2）的两端与左右 两端的中空立柱（6）侧面套接，横轴（2）的两端绕左右两端的中空立柱（6）侧面转动，横轴 （2）的两端固定有伞型齿轮，左右两根竖轴（4）套在左右两根中空立柱（6）内，左右两根竖轴 （4）的下端固定有伞型齿轮，横轴（2）的水平转动通过伞型齿轮带动左右两根竖轴（4）转动， 左右两根中空立柱（6）的上端与浮箱（12）固定，左右两根竖轴（4）的上端固定有齿轮A（3）， 齿轮A（3）的轮齿与齿轮B（10）的轮齿齿合，齿轮B（10）的下端与变速箱（13）的联轴（7）的上 端固定，浮箱（12）通过锚链固定在水面上，齿轮A（3）、齿轮B（10）、联轴（7）、发电机（11）、变 速箱（13）、航标装置（8）均安装在浮箱（12）内，浮箱（12）的顶面固定有航标灯（14），滚筒（1） 的轮齿（5）有弧面A（15）、弧面B（16），弧面A（15）的弧度小，弧面B（16）的弧度大；所述滚筒式 水流发电装置的工作原理是：水流冲击滚筒（1）的多个轮齿（5），根据流体力学原理可知：滚 筒（1）的轮齿（5）的弧面A（15）上部水流流动快，水流压力小，弧面B（16）下部水流流动漫，水 流压力大，轮齿（5）的上下弧形面将产生压力差，这样水流推动滚筒（1）及横轴（2）始终保持 反时针转动，横轴（2）通过伞型齿轮带动左右两根竖轴（4）转动，左右两根竖轴（4）带动齿轮 A（3）转动，齿轮A（3）推动齿轮B（10）转动，齿轮B（10）通过联轴（7）带动变速箱（13）的轮齿转 动，变速箱（13）通过联动机构带动发电机（11）的转子轴（9）转动发电并给航标装置（8）的电 池组充电。 附图说明 附图标记说明：1-滚筒，2-横轴，3-齿轮A，4-竖轴，5-轮齿，6-中空立柱，7-联轴，8- 航标装置，9-转子轴，10-齿轮B，11-发电机，12-浮箱，13-变速箱，14-航标灯，15-弧面A，16- 弧面B。 图1是本发明的侧立面示意图。 图2是本发明的正立面示意图。 图3是滚筒1的大样图。 3 CN 111594376 A 说　明　书 2/2 页
