技术摘要：
本发明公开了一种方便换色的料带送片总成及烫片机，包括送片辊轮组件、送片驱动组件、换色机构，送片辊轮组件包括送片传动座以及安装于送片传动座的一排送片辊轮和一排送片从动轮；送片驱动组件包括固定支座、驱动辊轮支座、送片电机、脱离驱动器，驱动辊轮支座上安装  全部
背景技术：
现有技术中，烫片机可以烫片的花色较少，如果需要增加花色，需要在烫片机头上 增加冲针组件，这样就会增加烫片机机头的体积，无法在有限的空间内布置更多的机头。 针杆架式的烫片机机头，对普通平绣绣花机的针杆架结构进行改造，采用多冲针 针杆组件并排安装于针杆架。相比于常规烫片机机头，可以在较小空间内布置更多的冲针 针杆组件，增加烫片花色。 对应多个冲针针杆组件需要设置相应的送片装置，以满足多个冲针针杆组件的送 片要求，同样需要在较小空间内进行布置。 其中送片装置分为送片部分和驱动部分，送片部分分为多个送片组，而驱动部分 只设置一个，因此需要方便的换色。
技术实现要素：

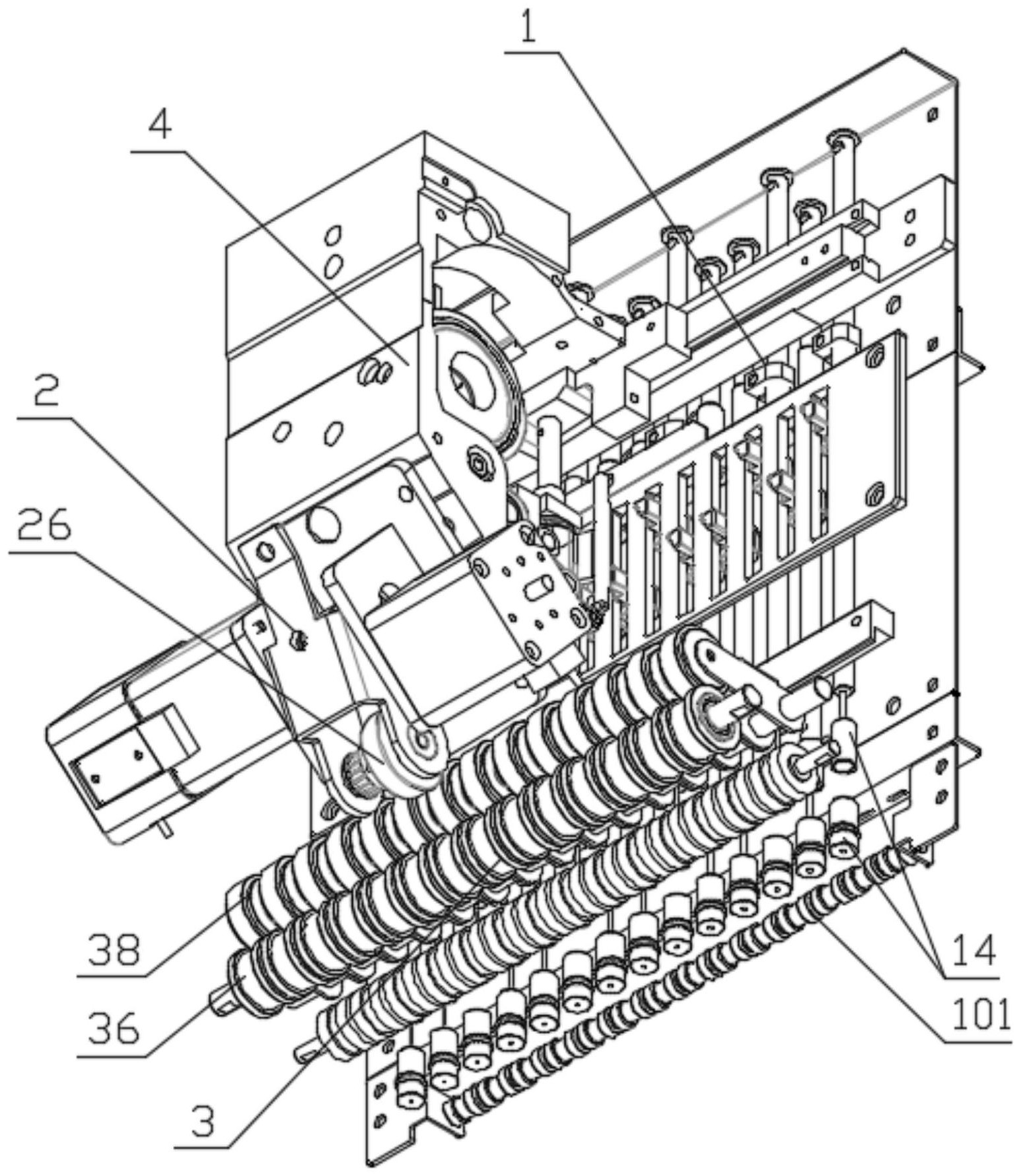

本发明所要解决的技术问题就是提供一种方便换色的料带送片总成，可以在较小 空间内布置实现多个料带的送片需求，并方便实现换色。 为解决上述技术问题，本发明采用如下技术方案：方便换色的料带送片总成，包括 送片辊轮组件、送片驱动组件以及换色机构， 所述送片辊轮组件包括送片传动座以及安装于送片传动座的一排送片辊轮和一 排送片从动轮，所述的一排送片辊轮和一排送片从动轮数量相等且对应的一对送片从动轮 和送片辊轮配合输送料带； 所述送片驱动组件包括固定支座、驱动辊轮支座、送片电机、脱离驱动器，所述驱 动辊轮支座上安装有驱动轮轴，所述驱动轮轴上安装有驱动辊轮，所述驱动辊轮与送片从 动轮传动配合，所述送片电机驱动所述驱动轮轴转动，所述脱离驱动器驱动所述驱动辊轮 支座相对固定支座运动以使驱动辊轮与送片从动轮脱离； 所述换色机构包括换色导轨以及换色箱组件，所述送片辊轮组件安装于针杆架， 所述针杆架与换色导轨连接，所述换色箱组件在换色时驱动所述针杆架沿换色导轨移动完 成换色。 优选的，所述送片电机通过同步带传动机构驱动该驱动轮轴，所述同步带传动机 构包括两个同步带轮和安装于两个同步带轮上的同步带，所述送片电机的输出轴连接其中 一个同步带轮，另一个同步带轮安装于驱动轮轴上。 优选的，所述脱离驱动器包括安装于固定支座上的脱离电机，所述脱离电机的输 出轴上固定有脱离凸轮，在换色时通过脱离凸轮驱动该驱动辊轮支座以送片电机输出轴为 转动中心转动，从而使驱动辊轮与送片从动轮脱离传动接触。 优选的，所述固定支座和驱动辊轮支座之间连接有驱动辊轮支座转动，以使驱动 3 CN 111607918 A 说　明　书 2/8 页 辊轮与任意一个送片从动轮贴合传动的驱动弹簧。 优选的，所述固定支座包括固定板，所述固定板上垂直连接有两平行设置的电机 安装板，所述送片电机和脱离电机分别安装于两侧的电机安装板上。 优选的，所述的一排送片辊轮安装于辊轮轴，所述辊轮轴安装于送片传动座。 优选的，单个送片从动轮安装于一从动轮销轴，单个从动轮销轴安装于一送片从 动轮安装座，所有送片从动轮安装座均铰接于送片传动座。 优选的，所有送片从动轮安装座均安装于送片从动轮安装座轴，所述送片从动轮 安装座轴安装于送片传动座。 优选的，所述送片从动轮安装座与送片从动轮安装座轴铰接，每个送片从动轮安 装座均连接有使送片从动轮与送片辊轮紧贴的扭簧。 本发明还提供了一种烫片机，包括所述的方便换色的料带送片总成。 本发明采用的技术方案，具有如下有益效果： 1、送片辊轮组件采用一排送片从动轮和一排送片辊轮配合，每个冲针针杆组件对 应进行冲片的料带都由一对送片从动轮和送片辊轮配合夹持输送，送片从动轮自身不设置 驱动源，而是由驱动辊轮进行驱动，相邻两对送片从动轮和送片辊轮之间的间距可以控制 的较小，结构紧凑。 而且驱动辊轮仅设置一个，工作时只与其中一个送片从动轮传动配合，其他送片 从动轮及送片辊轮不运行，因而可以在有限的空间内布置多对送片从动轮和送片辊轮，实 现多个(色)料带的送片需求。在换色时脱离驱动器驱动所述驱动辊轮支座相对固定支座运 动以使驱动辊轮与送片从动轮脱离，然后换色箱组件驱动针杆架移动进行换色，满足换色 需求。 2、采用同步带传动传动方式，因而使驱动辊轮支座与其上固定部件可以整体以送 片电机输出轴为转动中心转动，使驱动辊轮与任意一个送片从动轮贴合传动或者脱离传动 接触，为换色提供方便。 3、采用驱动弹簧使驱动辊轮与任意一个送片从动轮贴合传动，保证传动的可靠 性，当需要换色时，脱离电机的输出轴转动一定角度，使固定于其上的脱离凸轮转动，紧贴 驱动辊轮支座内壁，以送片电机输出轴为转动中心，将其顶出一定距离，使送片驱动辊轮与 送片从动轮分离，而后进行换色操作，由换色箱组件驱动针杆架移动，使送片驱动辊轮变换 与其配合的送片从动轮，换色完成后，脱离电机转回原先位置，脱离凸轮回位，在驱动弹簧 的作用下，送片驱动辊轮与换色后另外的送片从动轮配合。 4、一排送片辊轮共同安装于一个辊轮轴，方便装配。而单个送片从动轮则通过从 动轮销轴铰接于送片从动轮安装座，所有送片从动轮安装座均铰接于送片从动轮安装座 轴，每个送片从动轮安装座均连接有使送片从动轮与送片辊轮紧贴的扭簧，因而每个送片 从动轮均可以保证与对应送片辊轮紧贴配合输送料带。 本发明的具体技术方案及其有益效果将会在下面的
