技术摘要：
本发明提供一种走线机构与冰箱，所述走线机构用以实现抽屉式门体与箱体的电性连接，所述抽屉式门体上设有电气部件；所述走线机构包括用以固定在间室内的安装盒、用以固定在所述抽屉式门体后侧的支撑架及固定在所述支撑架上的固定盒，所述安装盒与固定盒之间连接设置有  全部
背景技术：
现如今，国内外市场对冰箱产品的容积、外观及操作便捷性等方面均提出了越来 越高的需求，越来越多的冰箱通过在门体上设置触控显示屏或其它电气部件，以提升冰箱 的外观并实现相应的功能。现有枢转式门体多通过在铰链轴设置相应的线缆以实现门体上 的电力传输；而就抽屉式门体而言，则需提供可随抽屉式门体的推拉移动而活动的线缆，以 实现前述电气部件的供电。由于相应的抽屉盒与箱体内壁间隙较小，线缆较易与其它部件 缠绕、磨损，甚而出现断裂失效。 针对上述问题，业内已公开有在冰箱的箱体与抽屉式门体间设置连杆组件，线缆 自箱体侧沿相应的连杆组件连接至门体上的方案，但线缆在上述连杆组件自身的折弯变形 位置承受应力较大，且该连杆组件反复操作时自身亦会出现磨损失效，影响抽屉式门体操 作体验。业内亦公开有一种走线机构，通过在箱体内壁与抽屉式门体后侧分别设置固定架 与支撑架，固定架上形成导向孔，线缆自固定架与内壁之间经由导向孔向间室内延伸，再穿 过固定在支撑架上的线盒朝抽屉式门体延伸。上述走线机构对于线缆的活动部分仍难以形 成有效的限位约束，该部分线缆仍有可能与滑轨或其它部件产生干涉，进而受挤压磨损，影 响抽屉式门体上的电气部件工作。 鉴于此，有必要提供一种新的走线机构及具有该走线机构的冰箱。
技术实现要素：

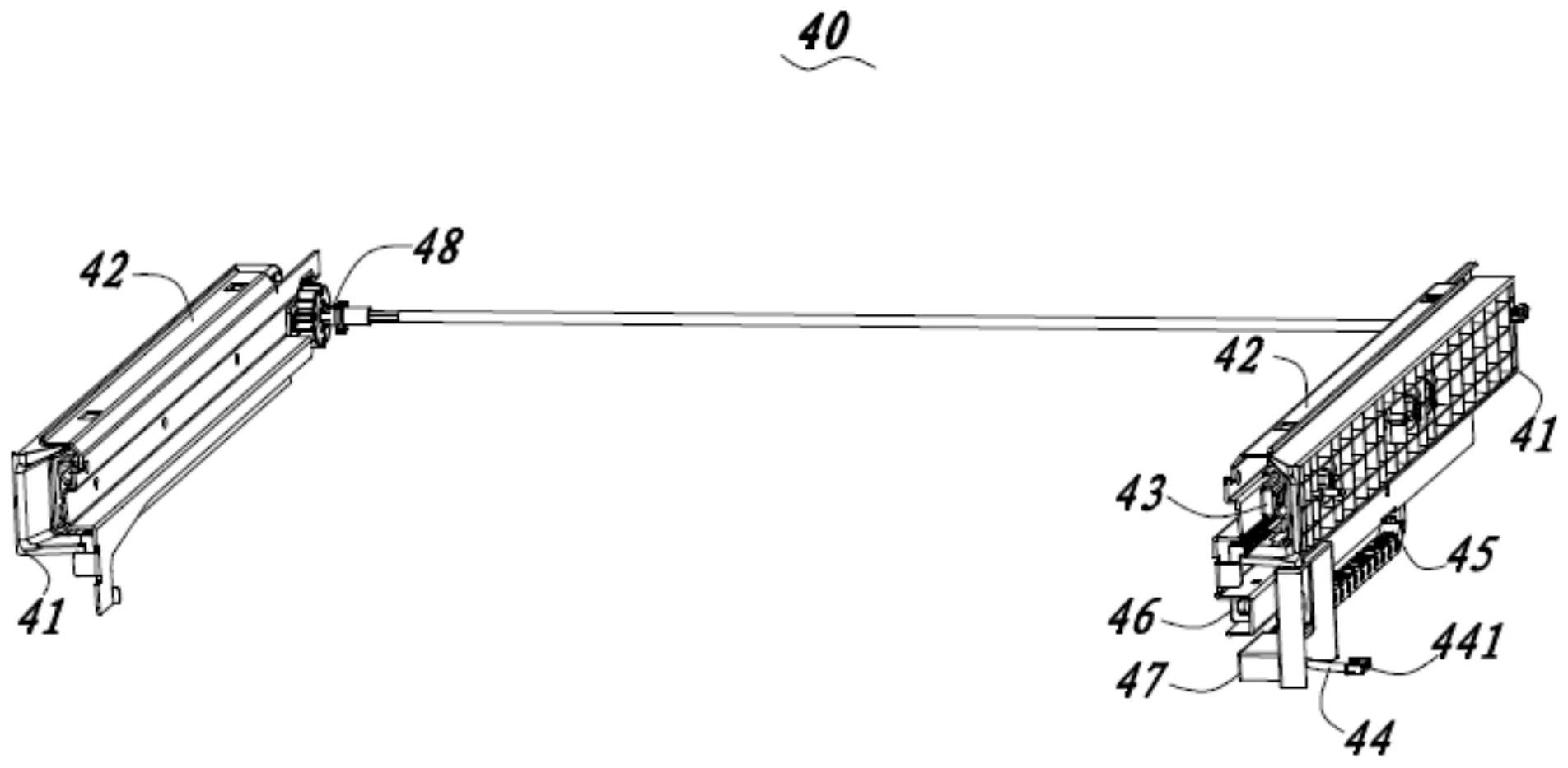

本发明目的在于提供一种走线机构及具有该走线机构的冰箱，能够更好地避免线 缆受损，且结构美观，工作可靠。 为实现上述发明目的，本发明提供一种走线机构，用以实现抽屉式门体与箱体的 电性连接，所述箱体形成有朝前开口设置的间室，所述抽屉式门体可沿前后方向移动以打 开或关闭该间室，所述抽屉式门体上设有电气部件；所述走线机构包括用以固定在间室内 的安装盒、用以固定在所述抽屉式门体后侧的支撑架及固定在所述支撑架上的固定盒，所 述安装盒与固定盒之间连接设置有拖链，所述走线机构还包括部分收容于所述拖链内部且 用以为所述电气部件供电的线缆，所述线缆的两端分别连接设置有延伸至安装盒内的第一 连接器及延伸至所述固定盒内的第二连接器。 作为本发明的进一步改进，所述固定盒后侧形成有第一插接口，所述安装盒后侧 形成有第二插接口；所述拖链的两端分别插设于所述第一插接口与第二插接口。 作为本发明的进一步改进，所述安装盒与固定盒两者均采用弹性绝缘材料制得。 作为本发明的进一步改进，所述安装盒邻近所述间室的前方开口设置。 作为本发明的进一步改进，所述间室具有相对设置的两侧壁，所述走线机构还包 4 CN 111550972 A 说　明　书 2/8 页 括安装在所述侧壁上的固定架及设置在所述支撑架与固定架之间的滑轨组件；所述安装盒 位于所述固定架的下方。 作为本发明的进一步改进，所述支撑架具有用以安装所述固定盒的安装部，所述 安装部沿横向形成有朝向间室内部一侧开放的安装空间。 作为本发明的进一步改进，所述固定盒卡持固定在所述安装空间内。 作为本发明的进一步改进，所述固定盒邻近所述支撑架的前端设置且沿前后方向 不超出所述支撑架。 本发明还提供一种冰箱，包括箱体及抽屉式门体，所述箱体形成有朝前开口设置 的间室，所述抽屉式门体可沿前后方向移动以打开或关闭该间室，所述抽屉式门体上设有 电气部件；所述冰箱还包括如前所述走线机构。 作为本发明的进一步改进，所述间室内设有箱体侧电连接器，所述抽屉式门体还 具有连接至所述电气部件的门体侧电连接器，所述第一连接器与所述箱体侧电连接器电性 连接，所述门体侧电连接器设置于所述固定盒内并与所述第二连接器电性连接。 本发明还提供一种走线机构，包括左右相对设置的一组滑轨组件，所述滑轨组件 具有定轨、相对所述定轨可前后移动的动轨，所述走线机构还包括安装盒、与所述动轨相固 定的支撑架及固定在所述支撑架上的固定盒，所述安装盒与定轨保持位置相对固定，所述 安装盒与固定盒之间连接设置有拖链，所述走线机构还包括部分收容于所述拖链内的线 缆，所述线缆的两端分别连接设置有延伸至安装盒内的第一连接器及延伸至所述固定盒内 的第二连接器。 作为本发明的进一步改进，所述固定盒后侧形成有第一插接口，所述安装盒后侧 形成有第二插接口；所述拖链的两端分别插设于所述第一插接口与第二插接口。 作为本发明的进一步改进，所述固定盒卡持固定在所述支撑架上，所述支撑架具 有用以安装所述固定盒的安装部。 本发明还提供一种冰箱，包括箱体、抽屉式门体及如前所述的走线机构，所述箱体 形成有朝前开口设置的间室，所述抽屉式门体可沿前后方向移动以打开或关闭该间室，所 述间室具有左右相对设置的两侧壁，所述抽屉式门体上设有电气部件；所述定轨固定在所 述侧壁上，所述动轨连接至所述抽屉式门体，以使得所述拖链随所述抽屉式门体一并前后 移动。 本发明的有益效果：采用本发明走线机构及冰箱，通过两端分别连接在间室内与 抽屉式门体上的拖链对线缆进行有效保护，避免线缆蹿伸至抽屉盒与侧壁之间受挤压变 形；且所述拖链亦能控制线缆的弯折程度，避免过度弯折变形而造成的应力损伤，提高线缆 使用寿命，保证抽屉式门体上的电气部件正常工作。并且，所述安装盒与固定盒的设置方便 拖链的固定装配，且彻底避免线缆裸露所可能导致的变形、受损，美观可靠。 附图说明 图1为本发明冰箱的整体示意图； 图2为本发明走线机构的结构示意图； 图3为图2走线机构另一角度的结构示意图； 图4为本发明走线机构的部分结构分解示意图； 5 CN 111550972 A 说　明　书 3/8 页 图5为本发明走线机构的支撑架的结构示意图； 图6为本发明走线机构的拖链中一链节的结构示意图； 图7为本发明走线机构的固定盒的结构示意图； 图8为图7中固定盒另一角度的结构示意图； 图9为本发明走线机构的安装盒的结构示意图。
