技术摘要：
本发明公开一种压合结构和压合设备，该压合结构用于压合光波导镜片，所述光波导镜片包括第一镜片和第二镜片，所述压合结构包括：承载台，用于放置所述第一镜片；压合组件，包括压套和可滑动地设于所述压套内的压盘，所述压盘和所述压套配合形成压合腔；所述压合腔用于  全部
背景技术：
AR(Augmented  Reality，增强现实)技术，借助计算机图形技术和可视化技术产生 物理世界中不存在的虚拟对象，并将其准确“放置”在物理世界中，呈现给用户一个感知效 果更丰富的新环境。在诸多领域，例如工业制造和维修领域、医疗领域、军事领域、娱乐游戏 领域、教育领域等，有着巨大的潜在应用价值。在AR产业链中，同时具有透明效果和成像/导 光效果的镜片是AR硬件得以实施的最关键部件。镜片在制作加工中，压合力、胶材厚度以及 承载台平坦度均对镜片的压合效果有影响，现有压合设备在对镜片进行压合时，压合力不 均匀导致镜片的产品良率较低，且在叠合后会出现胶宽过长或过细的风险，导致光学显示 均一性较差等问题。 上述仅用于辅助理解本申请的技术方案，并不代表承认为现有技术。
技术实现要素：

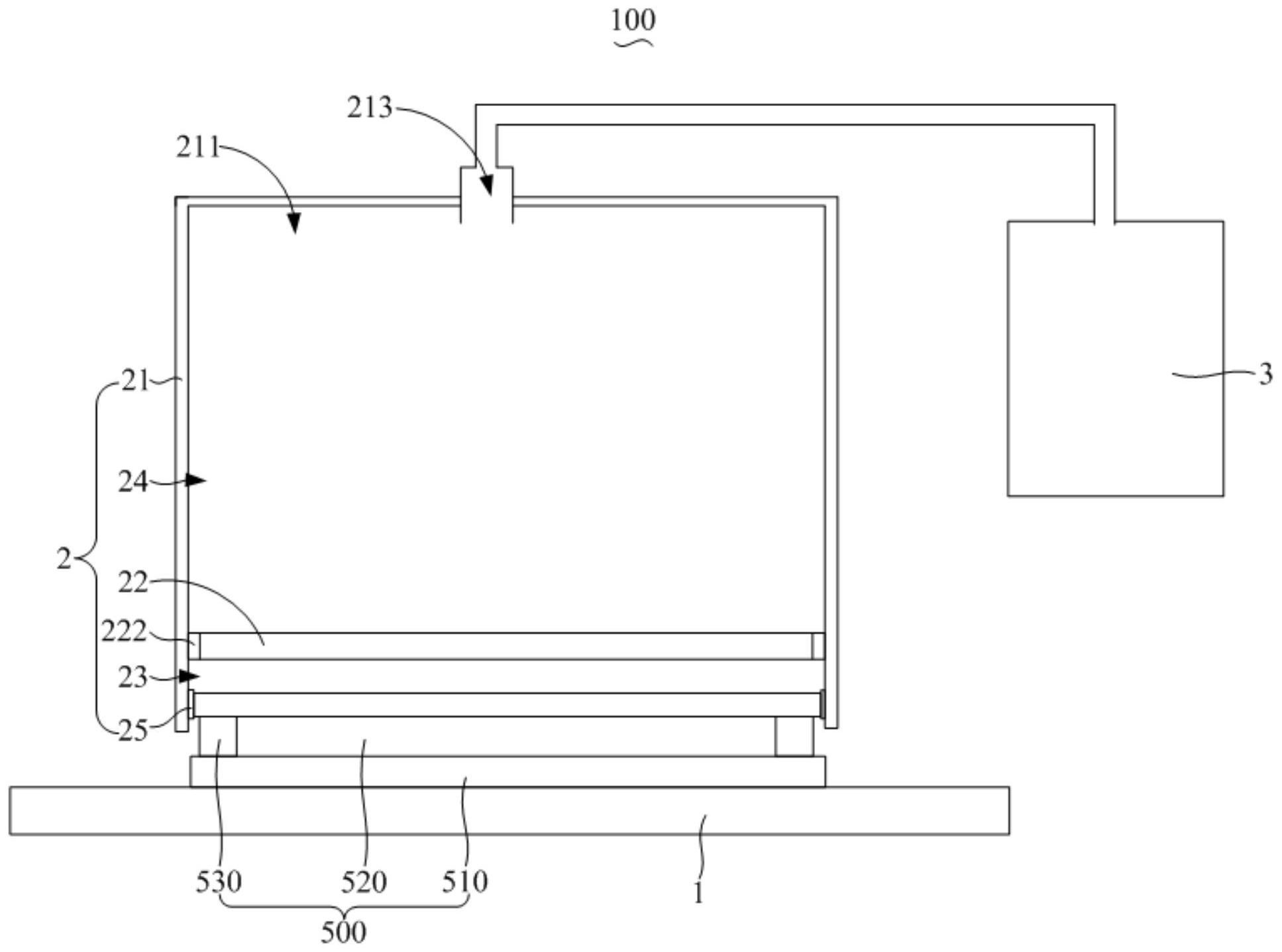

本发明的主要目的是提供一种压合结构和压合设备，旨在提供一种能够对镜片实 现均匀压合力的压合结构，该压合结构不仅提高了镜片的产品良率，还避免了叠合后胶宽 过长或过细的风险，提高了镜片光学显示均一性。 为实现上述目的，本发明提出的压合结构，用于压合光波导镜片，所述光波导镜片 包括第一镜片和第二镜片，所述压合结构包括： 承载台，用于放置所述第一镜片；和 压合组件，包括压套和可滑动地设于所述压套内的压盘，所述压盘和所述压套配 合形成压合腔； 所述压合腔用于容纳并限位所述第二镜片，以使所述压盘将所述第二镜片压合在 所述第一镜片上；或，所述压合腔用于容纳并限位所述第二镜片、所述第一镜片及所述承载 台，以使所述压盘将所述第二镜片压合在所述第一镜片上。 在一实施例中，所述压套设有空腔，所述压盘可滑动地设于所述空腔内，并将所述 空腔分隔为气压腔和所述压合腔，所述气压腔用于通入气体，并推动所述压盘在所述空腔 内移动，以使所述压盘将所述第二镜片压合在所述第一镜片上； 所述压合腔用于容纳并限位所述第二镜片；或，所述压合腔用于容纳并限位所述 第二镜片、所述第一镜片及所述承载台。 在一实施例中，所述空腔的腔壁设有至少一滑槽，所述压盘的周缘对应所述滑槽 设有滑块，所述滑块可滑动地容纳于所述滑槽内。 在一实施例中，所述压盘的周缘设有密封圈，所述密封圈与所述空腔的腔壁密封 抵接。 3 CN 111605206 A 说　明　书 2/6 页 在一实施例中，所述压套设有连通所述气压腔的通气孔，所述压合结构还包括通 气装置，所述通气装置与所述通气孔连通。 在一实施例中，所述压合腔用于容纳并限位所述第二镜片，所述压合腔的腔壁设 有吸附结构，所述吸附结构用于吸附固定所述第二镜片。 在一实施例中，所述吸附结构为胶层或静电贴。 在一实施例中，所述压合腔用于容纳并限位所述第二镜片、所述第一镜片及所述 承载台，所述承载台密封所述压合腔，所述承载台开设有连通所述压合腔的抽气孔，所述压 合结构还包括抽气装置，所述抽气装置与所述抽气孔连通。 在一实施例中，所述压盘的面积大于所述第二镜片的面积； 且/或，所述光波导镜片还包括胶层，所述胶层设于所述第一镜片背向所述承载台 的一侧。 本发明还提出一种压合设备，包括驱动结构和上述所述的压合结构，所述压合结 构的压合组件与所述驱动结构连接。 本发明技术方案的压合结构通过在承载台放置第一镜片，并通过将压合组件设置 为压套和可滑动地设于压套内的压盘，使得压盘和压套配合形成压合腔，利用压合腔容纳 并限位第二镜片或容纳并限位第二镜片、第一镜片及承载台，如此利用压盘的整体移动将 第二镜片压合在第一镜片上，从而使得压盘对第二镜片实现均匀的压合力，使得压合结构 有效提高了镜片的产品良率，不仅避免了叠合后胶宽过长或过细的风险，还提高了镜片光 学显示均一性。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明一实施例中压合结构的结构示意图； 图2为本发明另一实施例中压合结构的结构示意图； 图3为本发明一实施例中压合组件的切面示意图。 附图标号说明： 标号 名称 标号 名称 100 压合结构 222 密封圈 1 承载台 23 压合腔 11 抽气孔 24 气压腔 2 压合组件 25 吸附结构 21 压套 3 通气装置 211 空腔 4 抽气装置 212 滑槽 500 光波导镜片 213 通气孔 510 第一镜片 22 压盘 520 第二镜片 4 CN 111605206 A 说　明　书 3/6 页 221 滑块 530 胶层 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
