技术摘要：
本发明公开了一种楼房烟囱净化装置，包括管道，管道的左侧通过螺栓副固定连接有第一安装板，管道的底端亦通过螺栓副固定连接有第二安装板，且第二安装板和第一安装板上共同安装有螺杆，螺杆上安装有锁紧螺母，管道内部的安装有网孔板，通过网孔板将烟雾分散便于被吸收  全部
背景技术：
现在人们的生活水平越来越好，对空气质量也逐渐重视起来，在一些城镇依然保 持用同土灶做饭，土灶连接着烟囱将烟雾排出到空气中，这些没有经过净化过的烟雾直接 排到空气中对环境造成一定污染，而现有的烟雾净化装置多数需要用电，而且装置制造成 本较高，一方面用电不够节能环保，另一方面电接在烟囱上并不安全。
技术实现要素：

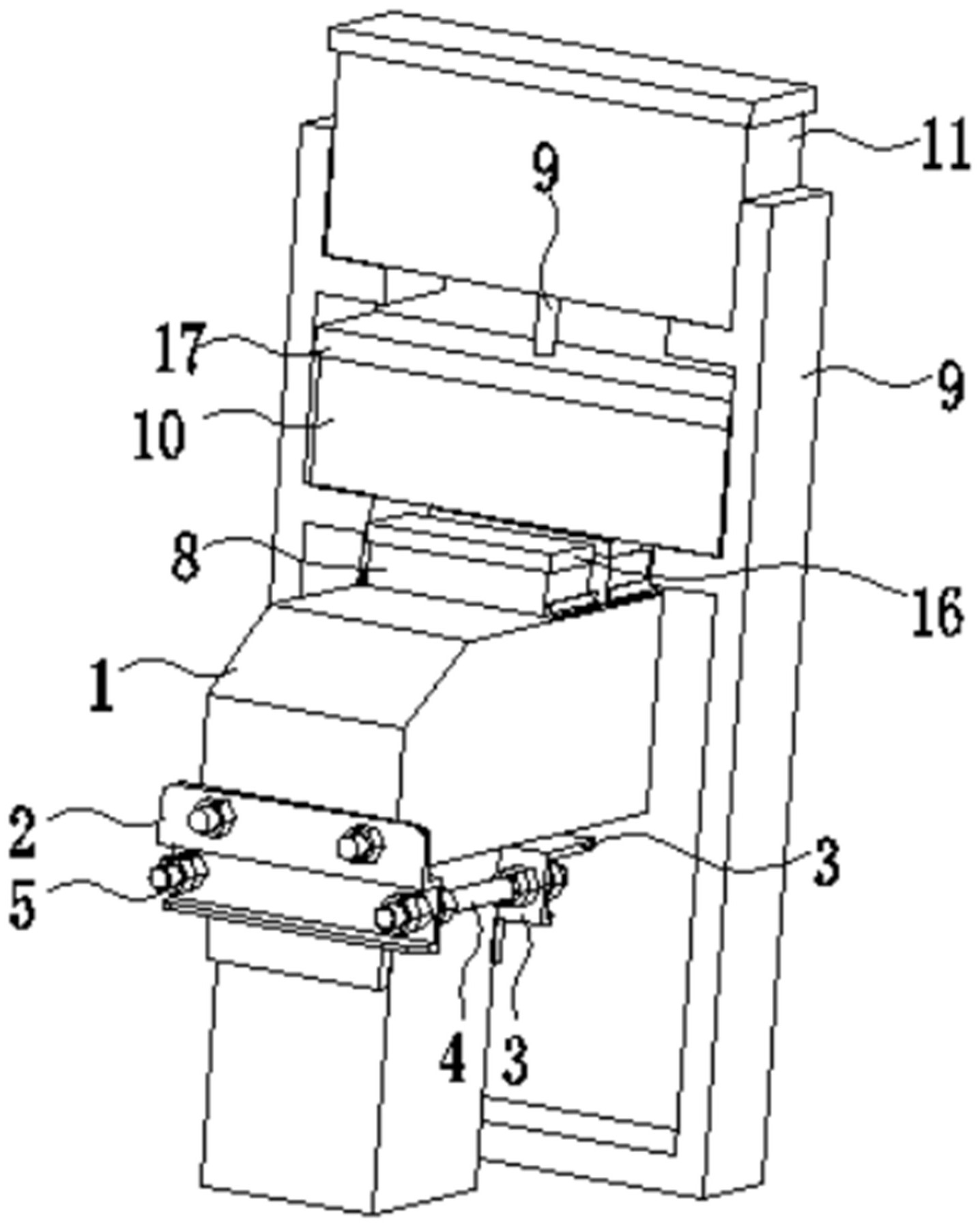

本发明的目的就在于为了解决现有的烟囱净化装置多数需要用电，而且装置制造 成本较高，一方面用电不够节能环保，另一方面电接在烟囱上并不安全的问题，而提出一种 楼房烟囱净化装置。 本发明的目的可以通过以下技术方案实现：一种楼房烟囱净化装置，包括管道，所 述管道的左侧通过螺栓副固定连接有第一安装板，所述管道的底端亦通过螺栓副固定连接 有第二安装板，且第二安装板和第一安装板上共同安装有螺杆，所述螺杆上安装有锁紧螺 母，所述管道内部的安装有网孔板，且网孔板右侧的管道内部设置有储水装置，所述管道的 顶端安装与储水装置配合使用的第一水盒，所述管道的右侧安装有支架，且支架上固定连 接有第二水盒，所述第二水盒上方的支架上固定连接有第三水盒，且第三水盒和第二水盒 之间通过第一导管相连通，所述第二水盒的顶端安装有第二盖板包括。 本发明的进一步技术改进在于：所述储水装置包括有分水盒、U形板、连接板、第四 导管、第五导管和水龙头，所述分水盒的两端安装有U形板，且U形板的内侧壁上线性等距焊 接有连接板，所述U形板的外侧壁上线性等距焊接有与分水盒等同数量的第四导管，并且所 述第四导管的外侧共同连接有第五导管，所述第五导管的底端安装有水龙头。 本发明的进一步技术改进在于：所述U形板底端的两侧均焊接有方形凸块，所述连 接板上设置有与该方形凸块配合使用的凹槽。 本发明的进一步技术改进在于：所述第四导管和第五导管均位于管道的外部，且 第四导管靠近分水盒的一端穿过U形板延伸至分水盒的内部，所述第五导管与第一水盒相 连通。 本发明的进一步技术改进在于：储水装置上至少设置有九组分水盒，且九组分水 盒的容量总和略大于第二水盒的容量。 本发明的进一步技术改进在于：所述储水装置和第一水盒均设置有两组，两组所 述第一水盒之间通过第二导管相连通，并且两组所述第一水盒的顶端均安装有第一盖板。 本发明的进一步技术改进在于：所述第二水盒与位于其正下方的第一水盒通过第 三导管相连通，所述第三导管的一端连接有浮球阀，且浮球阀位于第二水盒正下方的第一 4 CN 111544984 A 说　明　书 2/4 页 水盒内。 本发明的进一步技术改进在于：所述第三水盒包括有第四水盒、第三盖板和滤板， 所述第四水盒的顶端安装有第三盖板，所述第四水盒的内部安装有滤板，所述第四水盒的 外壁四周均安装有隔热膜和保温棉。 本发明的进一步技术改进在于：该装置的使用方法具体包括以下步骤： 步骤一：提前在第一安装板和第二安装板的下方的烟囱侧壁上砌上石砖，用于垫起第 一安装板和第二安装板，之后将分水盒全部安装在连接板上，将分水盒、U形板、连接板安装 在管道的内部，其次将第一安装板和第二安装板通过螺栓和锁紧螺母安装在管道上，再将 管道套在烟囱上，使用螺杆和锁紧螺母将管道固定安装在烟囱上，之后将支架固定在房屋 上，装置便能够开始使用； 步骤二：第四水盒用于平常收集雨水，通过第三水盒内部滤板将雨水过滤去除酸性后 储存起来之后，之后可通过第一导管流入到第二水盒内部，也可打开第二盖板后可手动加 入清水，第二水盒内的水经过第三导管和浮球阀流入到第一水盒内，浮球阀始终保证第一 水盒内的水呈饱满状态并且不会溢出，之后通过第五导管和第四导管流入到分水盒的内 部，使用到一定时间后可将水龙头打开将分水盒内部的水放出后换入新水； 步骤三：烟囱内的烟雾在管道内流动，通过网孔板将烟雾打散，分水盒内部储存有水， 多组分水盒增加了管道内部的湿度，能够将烟雾吸收净化。 与现有技术相比，本发明的有益效果是： 1、设置第一安装板、第二安装板便于将装置安装在烟囱上，设置第三水盒便于收集雨 水利用，在管道的内部设置多组分水盒能够加大管道的内部的湿度，通过网孔板将烟雾分 散便于被吸收净化后排出。 2、设置第三水盒、第二水盒和储水装置能够自动保持分水盒内部的水量进而保证 管道内部的湿度，装置整体不需要用电，一方面节能环保，另一方面不在烟囱旁边用电提高 了装置使用的安全性。 附图说明 为了便于本领域技术人员理解，下面结合附图对本发明作进一步的说明。 图1为本发明整体结构立体示意图。 图2为本发明整体结构立体示意图。 图3为本发明局部结构立体剖视示意图。 图4为本发明整体结构剖视示意图。 图5为本发明中储水装置的结构立体示意图。 图6为本发明中分水盒、U形板和凹槽的结构立体示意图。 图7为本发明的局部结构立体示意图。 图8为本发明中第三水盒的结构立体示意图。 图中：1、管道；2、第一安装板；3、第二安装板；4、螺杆；5、锁紧螺母；6、网孔板；7、储 水装置；701、分水盒；702、U形板；703、连接板；704、第四导管；705、第五导管；706、水龙头； 8、第一水盒；9、支架；10、第二水盒；11、第三水盒；1101、第四水盒；1102、第三盖板；1103、滤 板；12、第一导管；13、第二导管；14、第三导管；15、浮球阀；16、第一盖板；17、第二盖板。 5 CN 111544984 A 说　明　书 3/4 页
