技术摘要：
本发明涉及道路桥梁施工技术领域，具体涉及一种道路桥梁施工用路面水泥平铺装置，包括对称铺设在路面两旁的地梁座，地梁座顶部均设置有底板，底板顶部均焊接有机箱，主杆底部延伸至主板块下方焊接有E型架，E型架前端安装有垂直板，垂直板前端中间固定有将水泥混凝土向  全部
背景技术：
现有的公路路面一般是水泥路面或者沥青路面，水泥混凝土路面是指以水泥混凝 土为主要材料做面层的路面，简称混凝土路面。亦称刚性路面，俗称白色路面，它是一种高 级路面。随着我国交通事业的发展，对公路性能的不断提升，路面平整度的要求对公路建设 的要求越来越高，路面平整度是公路性能最重要的指标。 现有技术中的用于水泥路面平铺装置，较为笨重，不能根据路面宽度进行调整；在 路面铺设的过程中，需要将堆积在路面中间的水泥混凝土进行均匀分配，使得路面两边和 路面中间的水泥混凝土的高度一致，还需要将水泥混凝土耙平，减少水泥混凝土中的空鼓 现象；需要根据路面高度，将路面抹平。为此，我们提出一种道路桥梁施工用路面水泥平铺 装置。
技术实现要素：

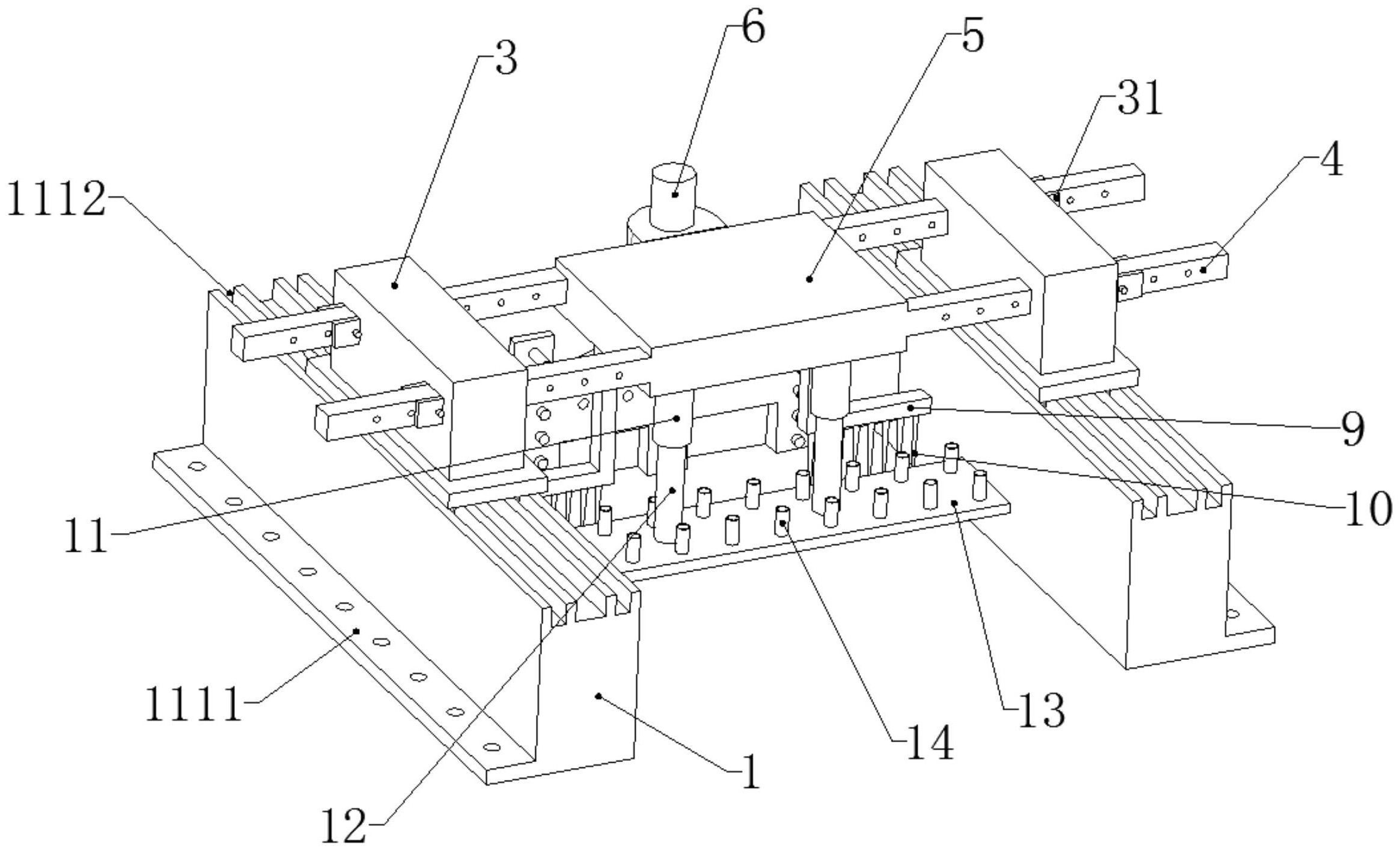

本发明的目的在于提供一种道路桥梁施工用路面水泥平铺装置，以解决上述背景 技术中提出的问题。 为实现上述目的，本发明提供如下技术方案：一种道路桥梁施工用路面水泥平铺 装置，包括对称铺设在路面两旁的地梁座，其特征在于：所述地梁座顶部均设置有底板；所 述底板顶部均焊接有机箱，两个所述机箱之间活动安装有两个横梁，两个所述横梁中间固 定有主板块，所述主板块前端中间向外延伸设置有头块，所述头块中间连接有主杆，所述主 杆底部延伸至所述主板块下方焊接有E型架，所述E型架包括顶部的上固板，所述上固板底 部等距离设置有三个竖固板，所述竖固板上等距离开设有调节孔，所述E型架前端安装有垂 直板，所述垂直板前端中间固定有将水泥混凝土向路面两边推开的导流块，所述主板块底 部中间设置有两个L型方管，所述L型方管底部均匀设置有用来将水泥混凝土耙平的耙齿， 所述主板块底部后侧设置有外管，所述外管设置有两个，所述外管底部均弹性安装有内杆， 两个所述内杆底部共同安装有铺平板，所述铺平板顶部均匀设置有施压筒，所述施压筒内 部放置有多个圆饼状铁块；所述主板块内部中间设置有空腔，所述空腔顶部安装有电机，所 述L型方管顶部均延伸至所述空腔内部设置有圆芯柱，所述圆芯柱顶部外壁均固定有从动 齿轮，所述电机输出端延伸至所述空腔底部安装有驱动齿轮，所述驱动齿轮和两个所述从 动齿轮均相互啮合；所述外管内部设置有容积腔，所述外管底部中间设置有和所述内杆配 合的通孔，所述内杆顶部通过通孔延伸至所述容积腔的内部设置有一体成型的顶块，所述 顶块外径大于所述通孔内径，所述容积腔顶部和所述顶块顶部之间连接有弹簧一，所述内 杆顶部外壁套接有弹簧二，所述弹簧二顶部抵接所述顶块的底部，所述弹簧二底部抵接所 述容积腔底部，两个所述地梁座相互远离的一端底部均设置有加宽底，所述加宽底上均匀 4 CN 111576145 A 说　明　书 2/5 页 开设有固定孔，所述地梁座顶部纵向设置有两个轨道，所述机箱上开设有和所述横梁配合 的安装通道，两个所述机箱相互远离的一端均焊接有定位耳座，一个所述机箱上的定位耳 座设置有两个，所述定位耳座位于所述安装通道外部的前后两侧，所述垂直板顶部左右两 侧均向上延伸设置有上拉板，所述垂直板和所述上拉板后端均向后延伸设置有和所述调节 孔配合的螺杆；所述空腔底部前后两侧均焊接有固定块，所述圆芯柱外壁向外延伸设置有 凸环，所述固定块中间开设有和所述圆芯柱配合的圆孔，所述圆孔内壁开设有和所述凸环 配合的环槽，圆芯柱和所述固定块转动连接；在施压筒内部没有放置所述圆饼状铁块的状 态下，铺平板底部和水泥混凝土路面不接触。 在本案中，所述铺平板底部为打磨光滑的不锈钢板制成。 在本案中，所述横梁左右两侧均开设有多个定位插孔。 在本案中，所述底板底部四角处设置有和所述轨道位置对应，大小配合的电动轮， 所述机箱内部设置有给电动轮供能的蓄电池。 在本案中，所述导流块为截去顶部的三棱柱形状，所述导流块为不锈钢板焊接而 成的空心结构，所述导流块的总长度为所述垂直板总长度的一半。 在本案中，所述定位耳座上设置有和所述定位插孔配合的插销孔。 与现有技术相比，本发明的有益效果是： 1、本发明通过垂直板和E型架灵活安装的结构，可根据需要铺设的路面高度，将垂 直板的高度上下调整，使得垂直板将水泥混凝土推平，在垂直板前端中间设置导流块，通过 电动轮带动底板和机箱向前移动，从而带动主板块向前移动，使得垂直板向前移动，导流块 将堆积在路面中间的水泥混凝土向路面两边推动，使得路面平整，水泥混凝土在路面均匀 铺设。 2、本发明通过设置可转动的两个L型方管，通过开启电机，电机带动驱动齿轮转 动，使得两个从动齿轮转动，从而使得L型方管旋转，带动耙齿不断在水泥混凝土路面划动， 配合主板块的移动，减少水泥混凝土空鼓的情况，将路面耙平。 3、本发明通过在外管底部设置可弹性收缩的内杆，根据铺设的水泥混凝土路面的 高度，将圆饼状铁块均匀放置到施压筒内部，使得铺平板重量增加，将内杆向下拉动，此时 弹簧一被拉伸，套接在内杆外壁的弹簧二被收缩，进而使得铺平板高度降低，配合主板块的 移动，将水泥混凝土路面抹平。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为本发明第一视角结构示意图； 图2为本发明第二视角结构示意图； 图3为本发明结构地梁座、机箱和E型架的结构示意图； 图4为本发明除去外管、内杆、铺平板和施压筒的结构示意图； 图5为本发明剖面图； 5 CN 111576145 A 说　明　书 3/5 页 图6为本发明中垂直板的结构示意图； 图7为本发明外管、内杆、铺平板和施压筒的外部结构示意图； 图8为本发明外管和内杆连接结构剖面图。 图中：1、地梁座；1111、加宽底；1112、轨道；2、底板；2111、电动轮；3、机箱；31、定位 耳座；4、横梁；41、定位插孔；5、主板块；51、头块；6、主杆；7、E型架；71、上固板；72、竖固板； 73、调节孔；8、垂直板；81、上拉板；82、导流块；83、螺杆；9、L型方管；91、圆芯柱；10、耙齿； 11、外管；12、内杆；121、顶块；13、铺平板；14、施压筒；15、从动齿轮；16、电机；17、驱动齿轮； 18、弹簧一；19、弹簧二。
