技术摘要：

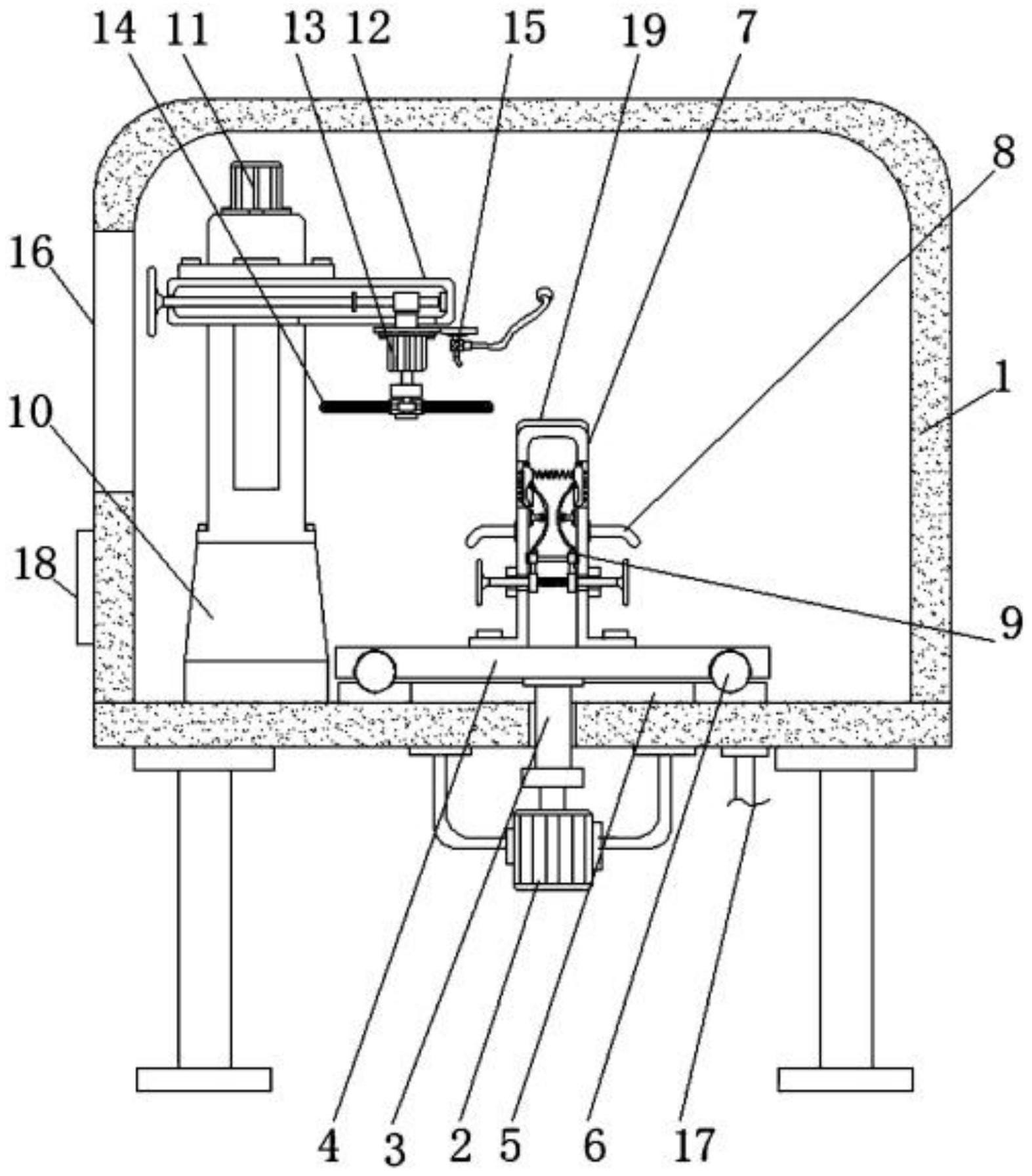

本发明涉及水果玻璃罐头清洗技术领域，且公开了一种大口径水果玻璃罐头瓶身冲洗设备，包括机体，机体的底部通过固定架固定连接有低速电机，低速电机的输出轴通过联轴器固定连接有力矩转轴，力矩转轴在远离低速电机的一端贯穿机体的底部并固定连接有旋转台，机体的内侧  全部
背景技术：
玻璃罐头一般比较脆，易摔碎，特别是水果玻璃罐头在进行储存水果时需要进行 彻底的消毒清洗，达到安全食用的目的，水果罐头一般采用玻璃罐头对水果进行储藏，玻璃 罐头可以重复循环使用，降低水果罐头的制造成本，特别是大口径的水果玻璃罐头在进行 清洗消毒时，需要先将大口径玻璃罐头的瓶身进行清洗，传统对大口径玻璃罐头瓶身进行 清洗时，一般为人工采用擦拭刷对玻璃罐头的瓶身进行擦拭洗刷，以达到清洗的目的，人工 对玻璃罐头的瓶身进行擦拭清洗劳动量大，且一些玻璃罐头上缺口棱角易刮伤操作人员的 手部，或拿持不稳易摔碎，采用设备对玻璃罐头的瓶身进行清洗时，需要对玻璃罐头的瓶身 进行夹持，而玻璃罐头被夹持的瓶身侧面部分就不能进行彻底的清洗，需要进行二次返工 的清洗，增加了大口径玻璃罐头瓶身清洗的成本，因此需要一种大口径水果玻璃罐头瓶身 冲洗设备对玻璃罐头的瓶身进行冲洗，降低玻璃罐头清洗的劳动强度和成本。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种大口径水果玻璃罐头瓶身冲洗设备，解 决了玻璃罐头瓶身进行清洗的劳动强度和成本较大的问题。 (二)技术方案 为实现上述目的，本发明提供如下技术方案：一种大口径水果玻璃罐头瓶身冲洗 设备，包括机体，所述机体的底部通过固定架固定连接有低速电机，低速电机的输出轴通过 联轴器固定连接有扭矩转轴，扭矩转轴在远离低速电机的一端贯穿机体的底部并固定连接 有旋转台，机体的内侧底部通过螺栓固定连接有与旋转台外径大小相适配的圆环滑槽，旋 转台的底部活动连接有活动滚珠，活动滚珠的底部位于圆环滑槽的内侧，旋转台的上表面 中间位置通过螺栓固定连接有定位支撑筒，定位支撑筒的顶部粘接有柔性海绵层，定位支 撑筒的侧面固定穿插有圆形限位盘，定位支撑筒的内侧设置有调节定位机构，机体内侧底 部的左侧固定连接有固定台，固定台的顶部连接有垂直循环机构，垂直循环机构连接有横 向定位机构，横向定位机构的底部连接有旋转电机，旋转电机的输出轴通过连接器固定连 接有盘式清洗刷，横向定位机构的底部旋转电机的右侧设置有喷洒头，喷洒头的进水口外 接可伸缩软管，机体的左侧开设有调节通槽，机体的正面设置有开关门，机体底部右侧的排 水口处固定连接有排水管，机体的左侧底部设置有控制面板。 5 CN 111570455 A 说　明　书 2/8 页 优选的，所述调节定位机构包括横向光杆、星型把手、正向螺纹、反向螺纹、丝杆螺 母、横向定位滑轨、连接滑块、连接铰接座、定位铰接座、弧形弹性片、弧形通槽、压紧定位机 构和推动滚轮，定位支撑筒的内侧设置有横向光杆，横向光杆的两端分别贯穿定位支撑筒 的左右两侧内壁并延伸至定位支撑筒的外侧，横向光杆在定位支撑筒外侧的两端均固定连 接有星型把手，横向光杆在定位支撑筒内侧的部分对称开设有正向螺纹和反向螺纹，横向 光杆在正向螺纹和反向螺纹部分均螺纹套接有丝杆螺母，定位支撑筒的两侧内壁之间固定 连接有横向定位滑轨，横向定位滑块的内侧滑动连接有两个连接滑块，两个连接滑块的底 部分别与两个丝杆螺母固定连接，两个连接滑块的顶部均固定连接有连接铰接座，定位支 撑筒的左右两侧内壁均固定连接有定位铰接座，两个定位铰接座上均固定连接有弧形弹性 片，两个弧形弹性片的底部分别固定连接在两个连接铰接座，两个弧形弹性片的顶部均通 过活动转轴活动连接有推动滚轮，定位支撑筒左右侧面顶部均开设有弧形通槽，两个弧形 通槽的内侧均活动连接有压紧定位机构，两个推动滚轮分别与两个压紧定位机构相接触， 两个压紧定位机构之间固定连接有复位连接弹簧。 优选的，所述压紧定位机构包括定位活动轴、弧形定位片板、弧形滑槽和摩擦橡胶 头，两个弧形通槽的内侧壁之间均固定连接有定位活动轴，两个定位活动轴上均活动穿插 有弧形定位片板，两个弧形定位片板与两个弧形通槽的弧度半径大小相适配，两个弧形定 位片板相对的侧面顶部之间分别与复位连接弹簧的两端固定连接，两个弧形定位片板相对 侧面的底部均开设有弧形滑槽，两个推动滚轮分别位于相对应的弧形滑槽的内侧，两个弧 形定位片板相背的侧面均粘接有摩擦橡胶头，摩擦橡胶头均匀分布在两个弧形定位片板相 背的侧面，摩擦橡胶头的长度从弧形定位片板的顶部到底部依次减小。 优选的，所述垂直循环机构包括支撑调节筒、伺服电机、滚珠螺母、垂直调节丝杆、 连接活动通槽、连接活动块和固定安装板，固定台的顶部通过螺栓固定连接有支撑调节筒， 支撑调节筒的顶部通过螺栓固定连接有伺服电机，伺服电机的输出轴贯穿支撑调节筒的顶 部并通过联轴器固定连接有垂直调节丝杆，垂直调节丝杆在远离伺服电机的一端通过轴承 底座活动连接在固定台的顶部，垂直调节丝杆上套接有滚珠螺母，支撑调节筒的正面开设 有连接活动通槽，连接活动通槽的内侧均活动连接有连接活动块，连接活动块的背面与滚 珠螺母固定连接，连接活动块的正面固定连接有固定安装板，固定安装板的下表面通过螺 栓与横向定位机构固定连接。 优选的，所述横向定位机构包括横向定位筒、横向推拉丝杆、横向推拉螺母、横向 活动通槽、横向活动卡块、承载板和限位环，固定安装板的下表面前侧通过螺栓固定连接有 横向定位筒，横向定位筒的内侧设置有横向推拉丝杆，横向推拉丝杆的一端通过轴承底座 活动连接在横向定位筒的右侧内壁，横向推拉丝杆的另一端贯穿横向定位筒的内侧壁并延 伸至横向定位筒的外侧，横向推拉丝杆在横向定位筒外侧的一端固定连接有旋转把手，横 向推拉丝杆上螺纹连接有推拉螺母，横向定位筒的底部开设有横向活动通槽，横向活动通 槽的内侧固定连接有横向活动卡块，横向活动卡块的顶部与推拉螺母的底部固定连接，横 向活动卡块的底部固定连接有承载板，承载板的下表面通过螺栓分别与旋转电机和喷洒头 通过螺栓固定连接，横向推拉丝杆上固定穿插有限位环，限位环位于横向推杆丝杆外螺纹 的左侧。 优选的，所述控制面板与低速电机、伺服电机和旋转电机之间的连接关系为电性 6 CN 111570455 A 说　明　书 3/8 页 连接，控制面板控制控制低速电机、伺服电机和旋转电机的开关及运行状态。 优选的，所述旋转台、扭矩转轴、定位支撑筒和圆环滑槽的中心在同一垂直线上。 优选的，所述盘式清洗刷位于定位支撑筒的左侧上方，定位支撑筒左右两侧内壁 的定位铰接座关于定位支撑筒的中心左右对称设置。 优选的，所述弧形弹性片所采用的材料为弹簧钢65Mn，弧形弹性片所采用的厚度 为5毫米。 (三)有益效果 本发明提供了一种大口径水果玻璃罐头瓶身冲洗设备。具备以下有益效果： (1)、本发明通过设置机体、低速电机、扭矩转轴、旋转台、定位支撑筒、调节定位机 构、垂直循环机构、横向定位机构、旋转电机、盘式清洗刷、喷洒头和控制面板相互配合，在 设备使用时，需要清洗的玻璃罐头套在定位支撑筒上，柔性海绵层对玻璃罐头的内侧瓶底 进行保护，然后使用调节定位机构对玻璃罐头从内侧进行挤压定位，改变了传统对玻璃罐 头进行夹持固定的方式，不需要对玻璃罐头瓶身进行夹持固定，增加玻璃罐头瓶身的清洗 面积，然后通过控制面板启动低速电机、旋转电机和伺服电机，喷洒头上的伸缩软管外接供 水设备进行供水，使得喷洒头进行喷水，低速电机的输出轴通过联轴器带动扭矩转轴进行 旋转，扭矩转轴带动旋转台进行旋转，旋转台底部的活动滚珠在圆环滑槽的内侧旋转，旋转 台带动定位支撑筒进行旋转，使得定位支撑筒带动已经固定的玻璃罐头进行旋转，此时，垂 直循环机构在伺服电机的带动下进行上下循环的活动，而旋转电机的输出轴通过连接器带 动盘式清洗刷进行旋转，盘式清洗刷对玻璃罐头进行旋转刷洗，盘式清洗刷的刷毛对玻璃 罐头的瓶身相反方形旋转，加快玻璃罐头瓶身的清洗速度，从而到底对玻璃罐头的瓶身进 行冲洗的目的，解决了玻璃罐头瓶身进行清洗的劳动强度和成本较大的问题。 (2)、本发明通过设置机体、低速电机、扭矩转轴、旋转台、定位支撑筒、调节定位机 构、垂直循环机构、横向定位机构、旋转电机、盘式清洗刷、喷洒头和控制面板相互配合，在 设备使用时，将玻璃罐头通过瓶口套在定位支撑筒上，圆形限位盘对玻璃罐头的瓶口进行 限位，防止瓶身过长的玻璃罐头不便于定位，然后旋转星型把手，星型把手的带动横向光杆 进行旋转，使得横向光杆上正向螺纹和反向螺纹带动相对应的丝杆螺母进行相对活动，两 个丝杆螺母分别带动相对应的连接滑块在横向定位滑轨的内侧活动，连接滑块带动连接铰 接座相对活动，两个连接铰接座分别带动两个弧形弹性片进行活动，两个弧形弹性片以相 对应的定位铰接座为圆形做圆弧运动，使得弧形弹性片末端的推动滚轮对弧形定位片板的 弧形滑槽内壁进行推动，使得推动滚轮在弧形滑槽内进行活动，推动滚轮对弧形定位片板 进行推动，使得弧形定位片板凸出弧形通槽的内侧，使得弧形定位片板侧面底部的摩擦橡 胶头对套接在定位支撑筒上的玻璃罐头内侧壁进行接触，随着星型把手的旋转，使得摩擦 橡胶头对玻璃罐头内侧壁进行挤压，两个弧形定位片板通过相对应的摩擦橡胶头对玻璃罐 头进行同时的接触挤压，从而达到对玻璃罐头进行固定的目的，改变了传统玻璃罐头进行 定位的方式，增加了玻璃罐头瓶身的清洗面积。 (3)、本发明通过设置机体、低速电机、扭矩转轴、旋转台、定位支撑筒、调节定位机 构、垂直循环机构、横向定位机构、旋转电机、盘式清洗刷、喷洒头和控制面板相互配合，在 设备使用时，需要清洗的玻璃罐头套在定位支撑筒上，柔性海绵层对玻璃罐头的内侧瓶底 进行保护，然后使用调节定位机构对玻璃罐头从内侧进行挤压定位，在玻璃罐头进行固定 7 CN 111570455 A 说　明　书 4/8 页 之后，然后通过控制面板启动低速电机、旋转电机和伺服电机，喷洒头上的伸缩软管外接供 水设备进行供水，使得喷洒头进行喷水，低速电机的输出轴通过联轴器带动扭矩转轴进行 旋转，扭矩转轴带动旋转台进行旋转，旋转台底部的活动滚珠在圆环滑槽的内侧旋转，保障 旋转台在受到盘式清洗刷外力洗刷作用力之后进行受力分摊，保障旋转台的旋转稳定性， 旋转台带动定位支撑筒进行旋转，使得定位支撑筒带动已经固定的玻璃罐头进行旋转，此 时，伺服电机的输出轴通过联轴器带动垂直调节丝杆进行旋转，使得垂直调节丝杆带动滚 珠螺母进行活动，滚珠螺母带动连接活动块在连接活动通槽的内侧活动，使得连接活动块 带动固定安装板进行活动，而固定安装板带动横向定位机构进行上下活动，横向定位机构 带动旋转电机进行活动，旋转电机通过连接器带动盘式清洗刷进行旋转，盘式清洗刷对玻 璃罐头进行旋转刷洗，盘式清洗刷的刷毛对玻璃罐头的瓶身相反方形旋转，加快玻璃罐头 瓶身的清洗速度，垂直循环机构通过横向定位机构带动旋转电机进行上下升降，从而带动 盘式清洗刷对玻璃罐头的瓶身进行全面的刷洗，提高了玻璃罐头瓶身的清洗速度和效率。 (4)、本发明通过设置机体、低速电机、扭矩转轴、旋转台、定位支撑筒、调节定位机 构、垂直循环机构、横向定位机构、旋转电机、盘式清洗刷、喷洒头和控制面板相互配合，在 设备使用时，需要清洗的玻璃罐头套在定位支撑筒上，然后使用调节定位机构对玻璃罐头 从内侧进行挤压定位，在玻璃罐头进行固定之后，然后通过控制面板启动低速电机、旋转电 机和伺服电机，喷洒头上的伸缩软管外接供水设备进行供水，使得喷洒头进行喷水，垂直循 环机构通过横向定位机构带动旋转电机进行上下升降，从而带动盘式清洗刷对玻璃罐头的 瓶身进行全面的刷洗，在刷洗的同时，将旋转把手进行旋转，使得旋转把手带动横向推拉丝 杆进行旋转，旋转的横向推拉丝杆带动横向推拉螺母进行活动，横向推拉螺母带动横向活 动卡块在横向活动通槽内进行活动，使得横向活动卡块带动承载板进行横向的活动，从而 使得承载板带动旋转电机进行活动，达到调节盘式清洗刷与固定的玻璃罐头之间的距离， 从而达到调节盘式清洗刷的刷毛作用于玻璃罐头瓶身的刷洗力度，可以根据具体的刷洗需 要来调整盘式清洗刷与需要进行清洗的玻璃罐头之间的摩擦作用力，有效的提高玻璃罐头 瓶身的清洗质量。 附图说明 图1为本发明结构示意图； 图2为本发明定位支撑筒和调节定位机构连接结构示意图； 图3为本发明压紧定位机构和定位支撑筒连接结构示意图； 图4为本发明垂直循环机构侧面结构示意图； 图5为本发明垂直循环机构、横向定位机构和旋转电机连接示意图； 图6为本发明示意图。 图中：1机体、2低速电机、3扭矩转轴、4旋转台、5圆环滑槽、6活动滚珠、7定位支撑 筒、8圆形限位盘、9调节定位机构、91横向光杆、92星型把手、93正向螺纹、94反向螺纹、95丝 杆螺母、96横向定位滑轨、97连接滑块、98连接铰接座、99定位铰接座、910弧形弹性片、911 弧形通槽、912压紧定位机构、9121定位活动轴、9122弧形定位片板、9123弧形滑槽、9124摩 擦橡胶头、913推动滚轮、10固定台、11垂直循环机构、111支撑调节筒、112伺服电机、113滚 珠螺母、114垂直调节丝杆、115连接活动通槽、116连接活动块、117固定安装板、12横向定位 8 CN 111570455 A 说　明　书 5/8 页 机构、121横向定位筒、122横向推拉丝杆、123横向推拉螺母、124横向活动通槽、125横向活 动卡块、126承载板、127限位环、13旋转电机、14盘式清洗刷、15喷洒头、16调节通槽、17排水 管、18控制面板、19柔性海绵层。
