技术摘要：
本发明公开了一种机械制造用模具清洗装置，包括基台，所述基台顶部外壁周侧固定有立板，立板一侧内壁固定有输水机构，所述立板顶端固定有支撑机构，支撑机构上固定有气缸，所述气缸的活塞杆底端固定有套杆，套杆上滑动套接有两个滑套，两个滑套底部外壁固定有同一个横  全部
背景技术：
机械制造指从事各种动力机械、起重运输机械、化工机械、纺织机械、机床、工具、 仪器、仪表及其他机械设备等生产的工业部门。机械制造业为整个国民经济提供技术装备。 在机械制造的技术应用中，需要生产出各种机械产品，而在对这些进行产品的生 产过程中，需要用到大量的模具，这些模具大多都是重复多次使用的，因此在使用结束后需 要对其进行清洗，会用到一种模具清洗装置，然而，目前机械制造中用到的模具清洗装置存 在一些不足，面对凹凸不平的模具型腔，清洗效果较差。
技术实现要素：

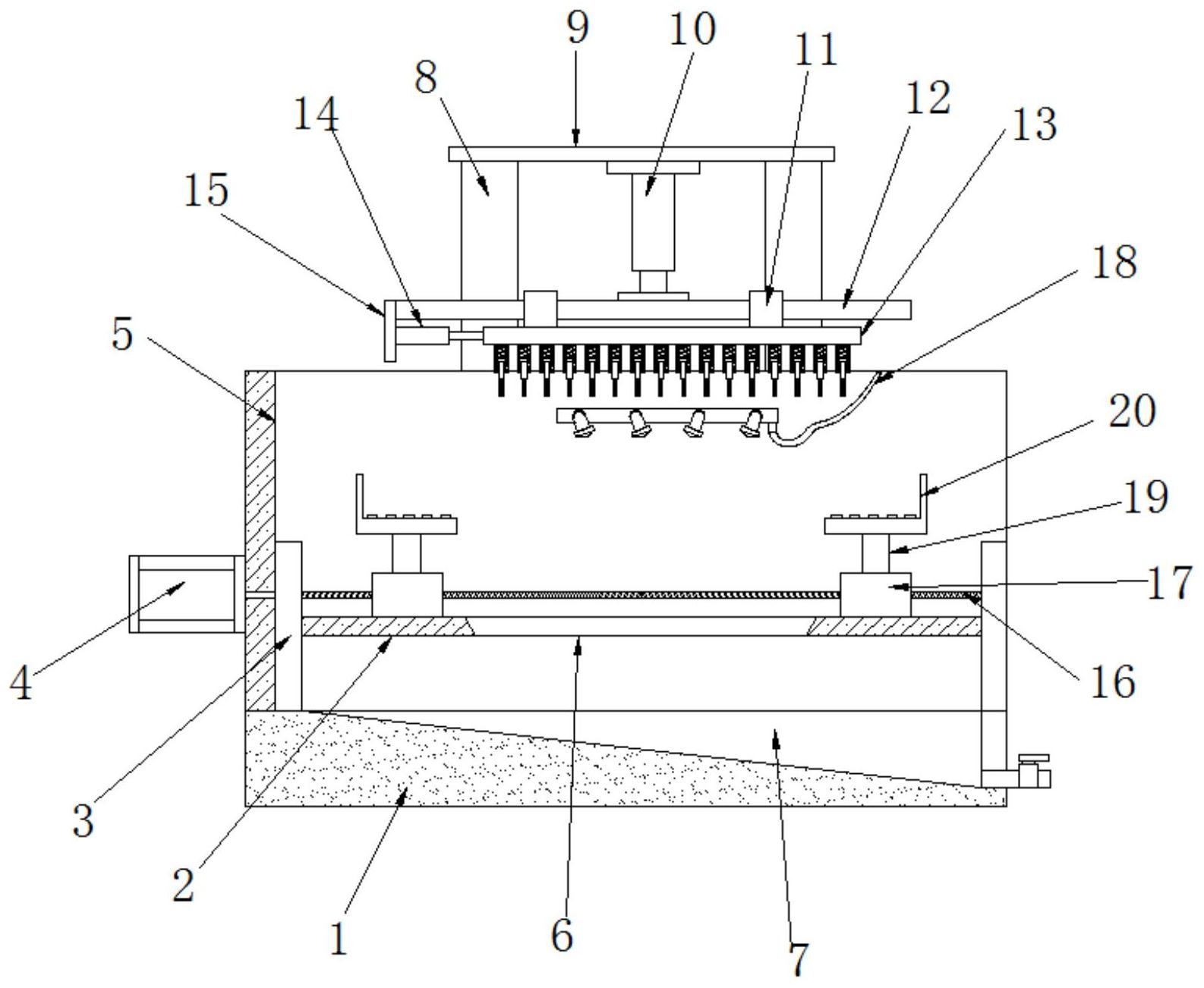

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种机械制造用模具 清洗装置。 为了实现上述目的，本发明采用了如下技术方案： 一种机械制造用模具清洗装置，包括基台，所述基台顶部外壁周侧固定有立板，立板一 侧内壁固定有输水机构，所述立板顶端固定有支撑机构，支撑机构上固定有气缸，所述气缸 的活塞杆底端固定有套杆，套杆上滑动套接有两个滑套，两个滑套底部外壁固定有同一个 横条，所述横条底部外壁固定有多个等距离分布的清洗机构，且横条的一端与套杆之间固 定有推动机构，所述清洗机构包括纵条，纵条底部外壁开有多个收纳槽，且纵条底部外壁固 定有密封板，收纳槽内活动插接有活塞，所述活塞顶端固定有复位弹簧，活塞底部固定有插 接在密封板上的活动杆，活动杆底端固定有刷毛，所述基台顶部外壁两侧固定有固定板，固 定板上固定有隔板，两个固定板上固定安装有螺杆驱动机构，所述螺杆驱动机构上螺纹传 动有两个夹持机构。 进一步的，所述支撑机构包括两个支撑板，两个支撑板顶端固定有同一个顶板。 进一步的，所述推动机构包括推杆电机，推杆电机一侧固定有连接板，连接板顶端 与套杆固定连接。 进一步的，所述螺杆驱动机构包括双向螺杆，双向螺杆的一端穿过立板外壁传动 连接有电机。 进一步的，所述夹持机构包括滑条，两个滑条螺纹套接在双向螺杆上，且滑条顶部 固定有两个立柱，两个立柱顶端固定有夹持板。 进一步的，所述隔板上开有导流孔，基台顶部外壁开有导流槽，基台一侧外壁靠近 导流槽最低位置处固定插接有排水管。 进一步的，所述输水机构包括输水管，输水管上固定有多个喷淋头。 进一步的，将所述立柱替换成缓冲支撑机构，缓冲支撑机构包括伸缩管，且伸缩管 上套接有支撑弹簧。 3 CN 111570341 A 说　明　书 2/4 页 本发明的有益效果为： 1.  通过双向螺杆的设置能够在电机的驱动作用下带动两个夹持机构相互靠近，使得 两个夹持板能够对模具两侧进行支撑和夹持工作，提高清洗工作的稳定性。 2.  通过气缸的设置能够带动纵条底部的刷毛向下运动直至刷毛底端与模具表面 贴合，模具内凹凸不平的型腔能够对刷毛顶端的复位弹簧产生不同的挤压作用力，使得刷 毛能够紧紧的贴合于型腔内壁上，配合电动推杆的来回推动刷毛，进行快速刷洗工作。 3.  通过支撑弹簧能够配合伸缩管对放置在夹持板上的模具进行柔性支撑作用， 提高清洗工作的整体稳定性。 附图说明 图1为本发明提出的一种机械制造用模具清洗装置的实施例1剖视结构示意图； 图2为本发明提出的一种机械制造用模具清洗装置的实施例1清洗机构剖面结构示意 图； 图3为本发明提出的一种机械制造用模具清洗装置的实施例1清洗机构立体结构示意 图； 图4为本发明提出的一种机械制造用模具清洗装置的实施例2夹持机构立体结构示意 图。 图中：1基台、2隔板、3固定板、4电机、5立板、6导流孔、7导流槽、8支撑板、9顶板、10 气缸、11滑套、12套杆、13横条、14电动推杆、15连接板、16双向螺杆、17滑条、18输水机构、19 立柱、20夹持板、21纵条、22复位弹簧、23活塞、24活动杆、25刷毛、26伸缩管、27支撑弹簧。
