技术摘要：
本发明属于厨房用品技术领域，具体的说是一种可反复挤压的压蒜泥装置，包括压蒜筒体、挤压板、挤压管、一号限位销、双向驱动轴、二号限位销、驱动板、转动手柄、底座和支撑筒体；本发明通过挤压板往复上下运动的过程中实现对大蒜进行反复挤压，进而能都很好的得到大蒜  全部
背景技术：
蒜泥，将大蒜去皮捣碎成泥状，就成了蒜泥。多用作佐料，也可药用。大蒜味辛、性 温，入脾、胃、肺经；具有温中消食、行滞气、暖脾胃、消积、解毒、杀虫的功效。实验表明，大蒜 有明显的抗炎作用，所含的脂溶性挥发油可增强巨噬细胞的活性，从而加强机体免疫功能， 起到消炎止血的作用。但应注意敷贴时间不可过长，感发热即去掉。若时间过长足底红肿影 响走路。 现有技术中许多通过旋转刀片制得的蒜末不能作为蒜泥使用，因为大蒜中的汁液 没有通过挤压无法中大蒜中渗出，进而无法达到使用效果；虽然现有技术中也存在通过按 压挤出得到蒜泥的装置，但该种压蒜泥的装置仅对大蒜进行一次挤压粉碎，进而无法充分 的得到大蒜中的汁液和泥状的蒜末，尤其对于烧烤使用的蒜泥因为没有得到大蒜中的汁液 而无法使蒜泥得到充分的利用，进而不便于用户的使用。
技术实现要素：

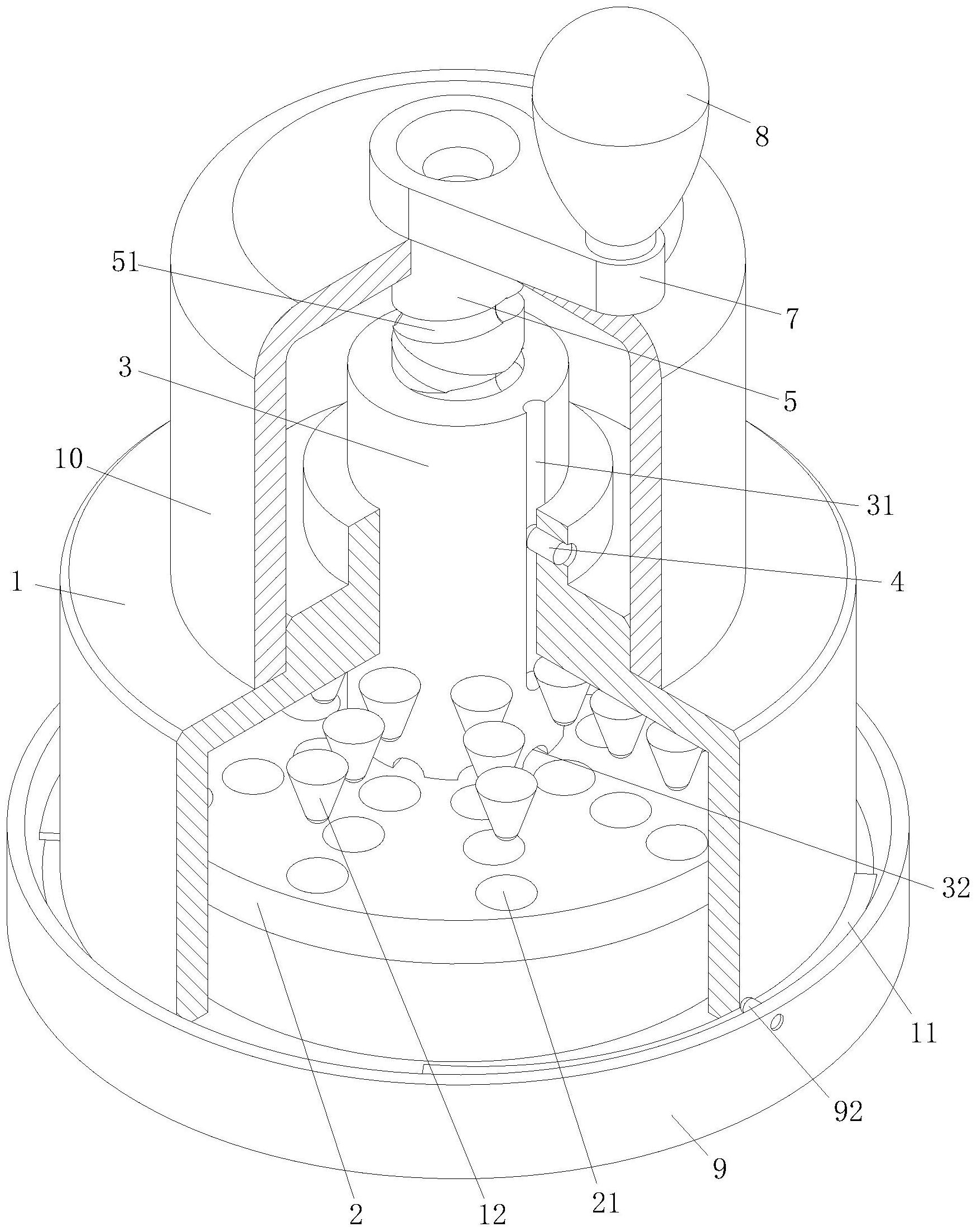

为了弥补现有技术的不足，本发明提出的一种可反复挤压的压蒜泥装置。本发明 主要用于解决现有技术中的压蒜泥装置无法方便且准确的得到糊状的蒜泥的问题。 本发明解决其技术问题所采用的技术方案是：本发明提供了一种可反复挤压的压 蒜泥装置，包括压蒜筒体、挤压板、挤压管、一号限位销、双向驱动轴、二号限位销、驱动板、 转动手柄、底座和支撑筒体； 所述压蒜筒体上端的安装孔内安装所述挤压管；所述挤压管与所述安装孔间隙配 合；所述挤压管一侧的圆柱面上沿竖向设置一号滑槽；所述一号限位销的一端在所述一号 滑槽中滑动；所述一号限位销的另一端通过螺纹安装在所述压蒜筒体上的螺纹孔内； 所述挤压管的下端固定连接所述挤压板；所述挤压板的边沿与所述压蒜筒体的内 壁接触配合；所述挤压板上间隔设置挤压孔； 所述挤压管的上端套接在所述双向驱动轴上；所述双向驱动轴与所述挤压管间隙 配合；所述双向驱动轴的圆柱面上设置两条旋向相反的螺旋槽，且两条所述螺旋槽串联成 一个闭环；所述二号限位销的一端在所述螺旋槽中滑动；所述二号限位销的另一端通过螺 纹安装在所述挤压管上的螺纹孔内； 所述双向驱动轴的上端转动连接在所述支撑筒体上端的连接孔内；所述支撑筒体 的下端通过螺纹连接在所述压蒜筒体上端的台阶上；所述双向驱动轴的上端端部固定连接 所述驱动板的一端；所述驱动板的另一端转动连接所述转动手柄； 所述压蒜筒体的下端通过旋转卡合的方式与所述底座进行连接。 工作时，将大蒜放置在挤压板和底座之间，再将压蒜筒体与底座通过旋转卡合的 方式连接固定，进而通过扳动转动手柄带动双向驱动轴转动，双向驱动轴上的螺旋槽在转 3 CN 111588262 A 说　明　书 2/6 页 动的过程中挤压二号限位销，又因为挤压管在一号限位销的限位作用下使得挤压管只能沿 竖直方向运动，进而螺旋槽通过二号限位销驱动挤压管沿竖直方向运动，当一号限位销运 动到其中一个螺旋槽的端部后又沿另外一个螺旋槽的旋向返回，进而实现驱动挤压管进行 上下往复运动，进而通过挤压管带动端部的挤压板对压蒜筒体内的大蒜进行挤压； 挤压板向下挤压的过程中将挤压板下方的大蒜压碎的同时并将大蒜从挤压板上 的挤压孔中挤压到挤压板的上方，随后挤压板向上进行挤压又将挤压板上方的大蒜压碎的 同时并将大蒜从挤压板上的挤压孔中挤压到挤压板的下方，进而在挤压板往复上下运动的 过程中实现对大蒜进行反复挤压，进而能都很好的得到大蒜中的汁液，得到用户需要的蒜 泥；而且通过设置挤压孔的挤压板进行挤压不仅实现了对大蒜进行挤压，而且将压碎后的 大蒜通过挤压孔再次挤出，进而提高了大蒜被切碎的效果，进而能够快速得到均匀颗粒的 蒜泥，进而更好的满足用户的使用；通过双向驱动轴驱动挤压板进行上下往复运动，不仅使 得用户的操作简单，同时也很省力，进而满足妇女好老人使用。 优选的，所述底座上对应所述压蒜筒体的位置上设置环状矩形槽；所述环状矩形 槽内设置环状硅胶圈；所述环状硅胶圈的宽度大于所述压蒜筒体的壁厚；所述压蒜筒体的 下端圆柱面上沿圆周方向间歇设置一段螺旋板；所述底座的四周侧壁上沿横向间歇设置若 干个三号限位销；所述三号限位销的数量与所述螺旋板的数量相对应；所述三号限位销的 一端通过螺纹连接在所述底座的螺纹孔内；所述三号限位销的另一端沿所述螺旋板的上表 面滑动。 通过将压蒜筒体上的螺旋板旋接在底座上的三号限位销下方，进而实现了将压蒜 筒体与底座进行快速连接，进而能够更好的满足用户的使用，具有简单便利的效果； 同时在压蒜筒体的下方设置环状硅胶圈，不仅保证了压蒜筒体与底座之间具有很 好的密封效果，进而防止压制后的蒜泥从压蒜筒体的下端溢出，进而提高用户的使用效果； 而且因为环状硅胶圈能够被压缩，进而用户在保证密封效果的前提下继续旋转压蒜筒体与 底座之间的相对角度，进而缩短了挤压板运动到最低点位置时与底座之间的间距，进而保 证了最终压制后的蒜泥的细碎程度，进而满足用户对不同蒜泥细碎程度的要求，进一步提 高用户的使用效果。 优选的，所述挤压孔为锥形孔；所述挤压孔呈放射状排布；所述挤压孔的上端尺寸 大于下端尺寸；所述压蒜筒体上端的内壁上对应所述挤压孔的位置上设置锥形挤压块；所 述锥形挤压块的尺寸与所述挤压孔的尺寸相同，且所述锥形挤压块的高度大于所述挤压板 的厚度。 通过将挤压孔设置成锥形孔且在压蒜筒体上端的内壁上设置锥形挤压块，进而使 得锥形挤压块在完全与挤压孔贴合前都是存在空隙的，进而保证挤压板上方的蒜泥能够够 完全从挤压孔中排除，进而防止压制蒜泥的浪费，同时也更加便于使用后的清洁； 而且锥形挤压块在与挤压孔贴合的过程中也对挤压孔中的蒜泥进行挤压，进一步 提高了蒜泥的压制效果。 优选的，所述挤压管的下端设置出水孔；所述出水孔对应所述挤压孔的排布方向 进行设置；所述双向驱动轴上沿轴线方向设置贯穿的进水孔；所述驱动板上对应所述进水 孔的位置设置冲水孔；所述冲水孔的上端设置倒角。 使用后通过将冲水孔对准水龙头进行冲水，水通过冲水孔进入进水孔中，进而进 4 CN 111588262 A 说　明　书 3/6 页 入到挤压管的内部，挤压管内部的水从下端的出水孔喷出，进而对挤压孔和锥形挤压块进 行冲刷，进而实现内压蒜筒体的内部进行清洁，冲洗后的污水从挤压孔中流出，进而保证了 用户在使用后能够很方便的对压蒜泥装置进行冲洗，进而保证了压蒜泥装置的清洁，进而 更加方便和安全的供用户进行使用。 优选的，所述双向驱动轴的下端设置单向流通胶体；所述单向流通胶体的上端为 圆管结构；所述单向流通胶体的下端为扁平结构；所述单向流通胶体的上端固定连接在所 述双向驱动轴下端的进水孔内。 通过在双向驱动轴上的进水孔内设置单向流通胶体，进而使得从单向流通胶体上 端流入的水无法再从扁平结构返回，进而用户在对压蒜泥装置进行冲刷的过程中能够通过 旋转转动手柄，进而实现挤压管相对于双向驱动轴进行移动，当挤压管向上运动的过程中， 挤压管与双向驱动轴下端围成的空腔的体积减小，进而实现将空腔内的水从挤压管下端的 出水孔快速挤出，进而增加了出水孔中喷出的水流的速度，进而提高了水流对挤压孔和锥 形挤压块的冲刷效果，进而更好的便于用户的使用。 本发明的有益效果如下： 1 .本发明中挤压板向下挤压的过程中将挤压板下方的大蒜压碎的同时并将大蒜 从挤压板上的挤压孔中挤压到挤压板的上方，随后挤压板向上进行挤压又将挤压板上方的 大蒜压碎的同时并将大蒜从挤压板上的挤压孔中挤压到挤压板的下方，进而在挤压板往复 上下运动的过程中实现对大蒜进行反复挤压，进而能都很好的得到大蒜中的汁液，得到用 户需要的蒜泥；而且通过设置挤压孔的挤压板进行挤压不仅实现了对大蒜进行挤压，而且 将压碎后的大蒜通过挤压孔再次挤出，进而提高了大蒜被切碎的效果，进而能够快速得到 均匀颗粒的蒜泥，进而更好的满足用户的使用；通过双向驱动轴驱动挤压板进行上下往复 运动，不仅使得用户的操作简单，同时也很省力，进而满足妇女好老人使用。 2.本发明中通过将压蒜筒体上的螺旋板旋接在底座上的三号限位销下方，进而实 现了将压蒜筒体与底座进行快速连接，进而能够更好的满足用户的使用，具有简单便利的 效果；同时在压蒜筒体的下方设置环状硅胶圈，不仅保证了压蒜筒体与底座之间具有很好 的密封效果，进而防止压制后的蒜泥从压蒜筒体的下端溢出，进而提高用户的使用效果；而 且因为环状硅胶圈能够被压缩，进而用户在保证密封效果的前提下继续旋转压蒜筒体与底 座之间的相对角度，进而缩短了挤压板运动到最低点位置时与底座之间的间距，进而保证 了最终压制后的蒜泥的细碎程度，进而满足用户对不同蒜泥细碎程度的要求，进一步提高 用户的使用效果。 3.本发明中通过将挤压孔设置成锥形孔且在压蒜筒体上端的内壁上设置锥形挤 压块，进而使得锥形挤压块在完全与挤压孔贴合前都是存在空隙的，进而保证挤压板上方 的蒜泥能够够完全从挤压孔中排除，进而防止压制蒜泥的浪费，同时也更加便于使用后的 清洁；而且锥形挤压块在与挤压孔贴合的过程中也对挤压孔中的蒜泥进行挤压，进一步提 高了蒜泥的压制效果。 4.本发明中压蒜泥装置在使用后，通过将冲水孔对准水龙头进行冲水，水通过冲 水孔进入进水孔中，进而进入到挤压管的内部，挤压管内部的水从下端的出水孔喷出，进而 对挤压孔和锥形挤压块进行冲刷，进而实现内压蒜筒体的内部进行清洁，冲洗后的污水从 挤压孔中流出，进而保证了用户在使用后能够很方便的对压蒜泥装置进行冲洗，进而保证 5 CN 111588262 A 说　明　书 4/6 页 了压蒜泥装置的清洁，进而更加方便和安全的供用户进行使用。 5.本发明中通过在双向驱动轴上的进水孔内设置单向流通胶体，进而使得从单向 流通胶体上端流入的水无法再从扁平结构返回，进而用户在对压蒜泥装置进行冲刷的过程 中能够通过旋转转动手柄，进而实现挤压管相对于双向驱动轴进行移动，当挤压管向上运 动的过程中，挤压管与双向驱动轴下端围成的空腔的体积减小，进而实现将空腔内的水从 挤压管下端的出水孔快速挤出，进而增加了出水孔中喷出的水流的速度，进而提高了水流 对挤压孔和锥形挤压块的冲刷效果，进而更好的便于用户的使用。 附图说明 下面结合附图对本发明作进一步说明。 图1是本发明中压蒜泥装置的整体结构示意图； 图2是本发明中压蒜泥装置的内部结构示意图； 图3是本发明中压蒜筒体的外部结构示意图； 图4是本发明中压蒜筒体的内部结构示意图； 图5是本发明中双向驱动轴的结构示意图； 图6是本发明中单向流通胶体的结构示意图； 图中：压蒜筒体1、螺旋板11、锥形挤压块12、挤压板2、挤压孔21、挤压管3、一号滑 槽31、出水孔32、一号限位销4、双向驱动轴5、螺旋槽51、进水孔52、单向流通胶体53、圆管结 构531、扁平结构532、二号限位销6、驱动板7、冲水孔71、转动手柄8、底座9、环状硅胶圈91、 三号限位销92、支撑筒体10。
