技术摘要：
骨架包装箱它由布箱体，布箱盖和一整副骨架几大部分组成，布箱体和布箱盖是用结实耐用的普通布、帆布、防雨布或其它合适的软材料制成，整副骨架由多根支撑件用连接件(即连接头、连接块、螺钉、销钉)连接或者铆接和焊接的形式等方法连接组成一个包装箱骨架。
背景技术：
： 目前人们所用的包装箱，大多数为纸箱，由于纸质包装箱易受潮，易损坏，极少能 反复使用。还有木箱和塑料箱，它们虽然牢固，能反复使用，但它们在未装货物和取出货物 后，空箱状态下体积不能减小，不便于运输、搬动和存放。
技术实现要素：

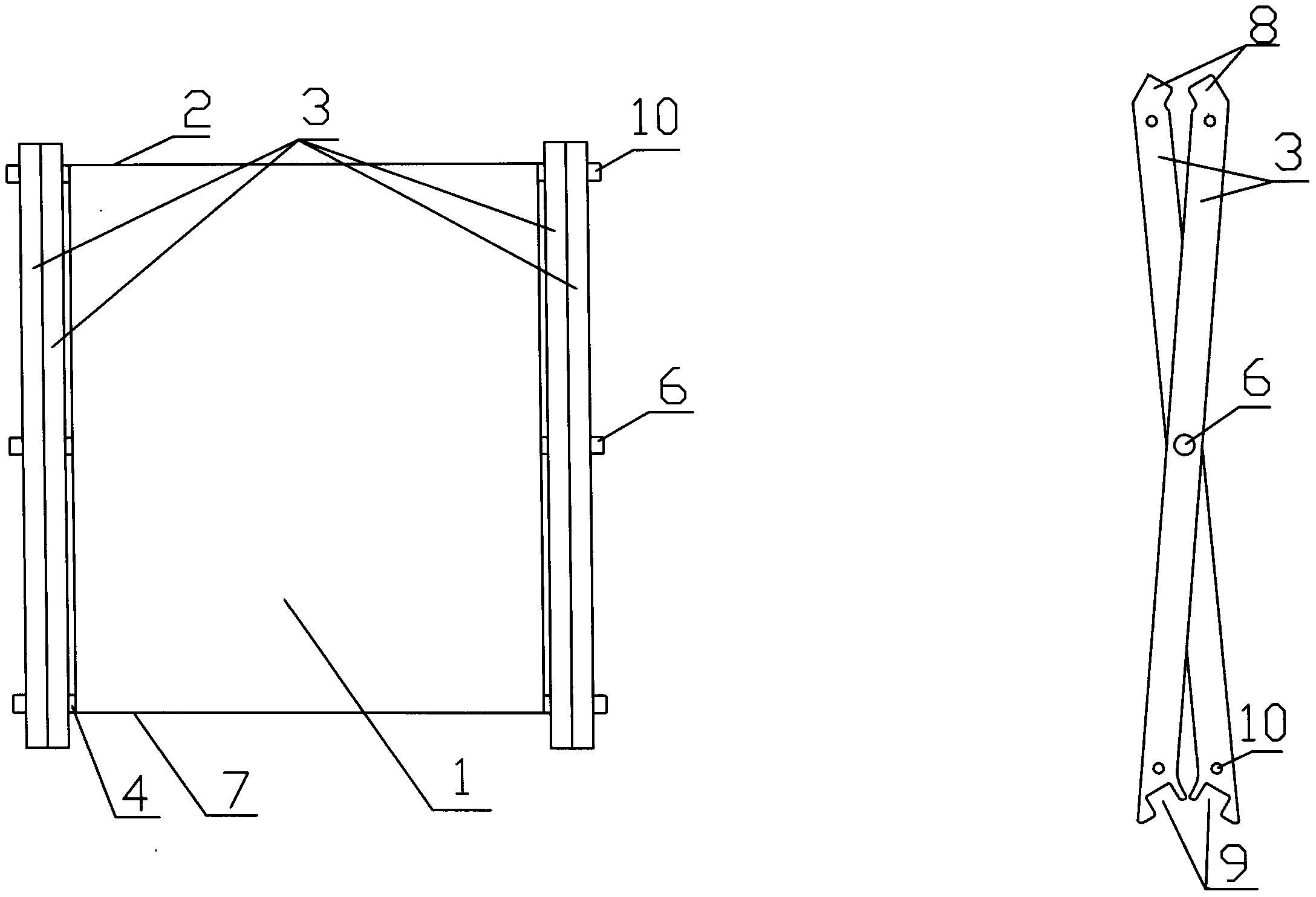

： 针对现有的包装箱的缺陷，本发明提供了骨架包装箱，它在未装货物或货物卸掉 和取出2后，空箱状态下收起，整个包装箱体积可减少，便于运输、搬动和存放。 骨架包装箱它由布箱体，布箱盖和整副骨架几大部分组成，布箱体和布箱盖是用 结实耐用的普通布、帆布、防雨布或其它合适的软材料制成，整副骨架由多根支撑件用连接 件(即连接头、连接块、螺钉、销钉、铆钉)连接或者铆接和焊接的形式等方法连接组成一个 包装箱骨架，再将布箱体上开口对应的两边固定在骨架上面两根横支撑件上，布箱体下面 (与上面同方位)用合适的布拉着固定在骨架的下面两根横支撑件上，这样就组成了骨架包 装箱了(见图1和图2)。 本发明骨架包装箱技术特征是：使用轻型合适的材料(如不锈钢管材或者型材、铝 合金管材或者型材、木材等硬质管材或者型材)做整副骨架的支撑件。由于包装箱骨架有多 种结构构成，在这里我们先选一种撑开收起式的骨架结构简述一下：我们将四根斜支撑件 分别取名为A、B、C、D，将两根斜支撑件(A与B)或者(C与D)中间合适的地方分别各用一根中 间连接轴活动连接(但是这两根中间轴要同轴心)，让两根斜支撑件能活动自如成为一组， 然后将两根斜支撑件(A与B)的四个端头合适的地方，用四根横支撑件的端面与另一组斜支 撑件(C与D)的四个端头合适的地方，用螺钉固定起来，将布箱体上开口对应两边固定在骨 架上面的两根上横支撑件上，布箱体下面用合适的布(箱体拉紧带)拉着固定在骨架的下面 两根横支撑件上(箱体拉紧带在整副骨架完全撑开时在拉紧状态，骨架收起后在放松状 态)，这样就组成了撑开时能装货物(见图1)，空箱状态下收起，体积能减小的骨架包装箱了 (见图2)。2 由于整体包装箱骨架制造难度较大，而且骨架在某处损坏后维修也不方便，我们 把骨架做成分体组装而成，如有那个零部件损坏可用同规格、同尺寸的零部件更换即可继 续使用，这样维修成本较低。 在包装箱使用完后需回收时，只要把包装箱收起叠放，这时包装箱体积减小很多 便于运输、回收和存放(见图2)。 为了便于包装箱在装货物后，能叠高运输和存放，我们将包装箱四个角合适的地 方上面(或者下面)凸出一定高度做凸台，四个角的下面(或者上面)与上面(或者下面)对应 的地方，凹进去比上面凸台略大点的、深点的、同形状的孔，在包装箱撑开装货物后，包装箱 3 CN 111605858 A 说　明　书 2/3 页 上面放一只同规格、同尺寸的包装箱就会很稳，不会平移滑倒(见图1和图2)。 为了防止包装箱装重物时，四根斜支撑件承受不起重量被损坏，我们在骨架上增 加了四根立支撑件，四根立支撑件一头活动固定(将四根立支撑件一头合适的地方钻上孔， 将二根上横支撑件穿入孔内，让孔稍为大点，或者用其它方法固定)在上面二根横支撑件 上，一头在包装箱撑开装货物使用时，当时固定(用卡紧零件卡紧或用螺钉螺母拧紧等)在 下面二根横支撑件上，这样包装箱装重物时四根立支撑件可承受一部分重量，四根斜支撑 件就不易被损坏(见图3)。 为了防止货物装箱后，在运输、搬运和安放时易损坏，我们将箱体部分地方用牢固 的绳线将不锈钢小钢条、小铁条、小木条、小竹条等连接起来防止包装箱损坏，或者做成两 层，让内外两层隔开一定距离或者在内外两层中间放3置一些海绵、充气棒、充气块等合适 的软物质，起到缓冲防摔的目的。 有益效益是：1、由于空箱体积能减小，便于回收、运输、搬动和存放。2、由于包装箱 能反复多次使用，费用降低了，减轻了用户成本。 附图说明 图1是方案三中的包装箱骨架撑开时的主视、左视示意图。 图2是方案三中的包装箱骨架收起后的主视、左视示意图 图3是方案三中的包装箱骨架加了四根立支撑件撑开后的主视、左视示意图。 图4是方案一中组合式包装箱骨架撑开的主视、俯视、左视示意图。 图5是方案一中组合式包装箱骨架空箱状态下，取掉四根立支撑件的主视、俯视、 左视示意图。 图6是方案二中组合式包装箱骨架撑开的主视、俯视、左视示意图。 图7是方案二中组合式包装箱骨架空箱状态下，取掉四根立支撑件一头后的主视、 俯视、左视示意图(本图是将前面两根立支撑件上面取掉往下往内旋转九十度左右，将后面 两根立支撑件下面取掉往上往内旋转九十度左右)。 图中1、布箱体。2、4布箱盖。3、斜支撑件。4、横支撑件。5、立支撑件。6、中间轴。7、箱 体拉紧带。8、凸台。9、凹孔。10、连接件。11、长度方向支撑件。12、宽度方向支撑件。13、高度 方向支撑件。14、高度方向支撑固定件。
