技术摘要：
本发明公开了一种智能安全插座，包括主控制器、单片机以及电流检测电路、漏电检测电路、电压检测电路，所述主控制器与单片机连接，所述单片机与电流检测电路、漏电检测电路、电压检测电路连接；本申请提供一种具体的电路结构，通过具体电路结果进行采集电流、电压数据  全部
背景技术：
当前各个厂家的智能产品充斥着市场，尤其在智能家居日趋完善中，通过无线、有 线的控制方式，实现远程的开、关和基本的数据采集、显示；然而，对于智慧插座来说，目前 只能实现简单的智能管控。随着技术的发展和进步，人们对于智能插座的功能要求越来越 多，当前的智能安全插座已经无法满足人们的使用需求。
技术实现要素：

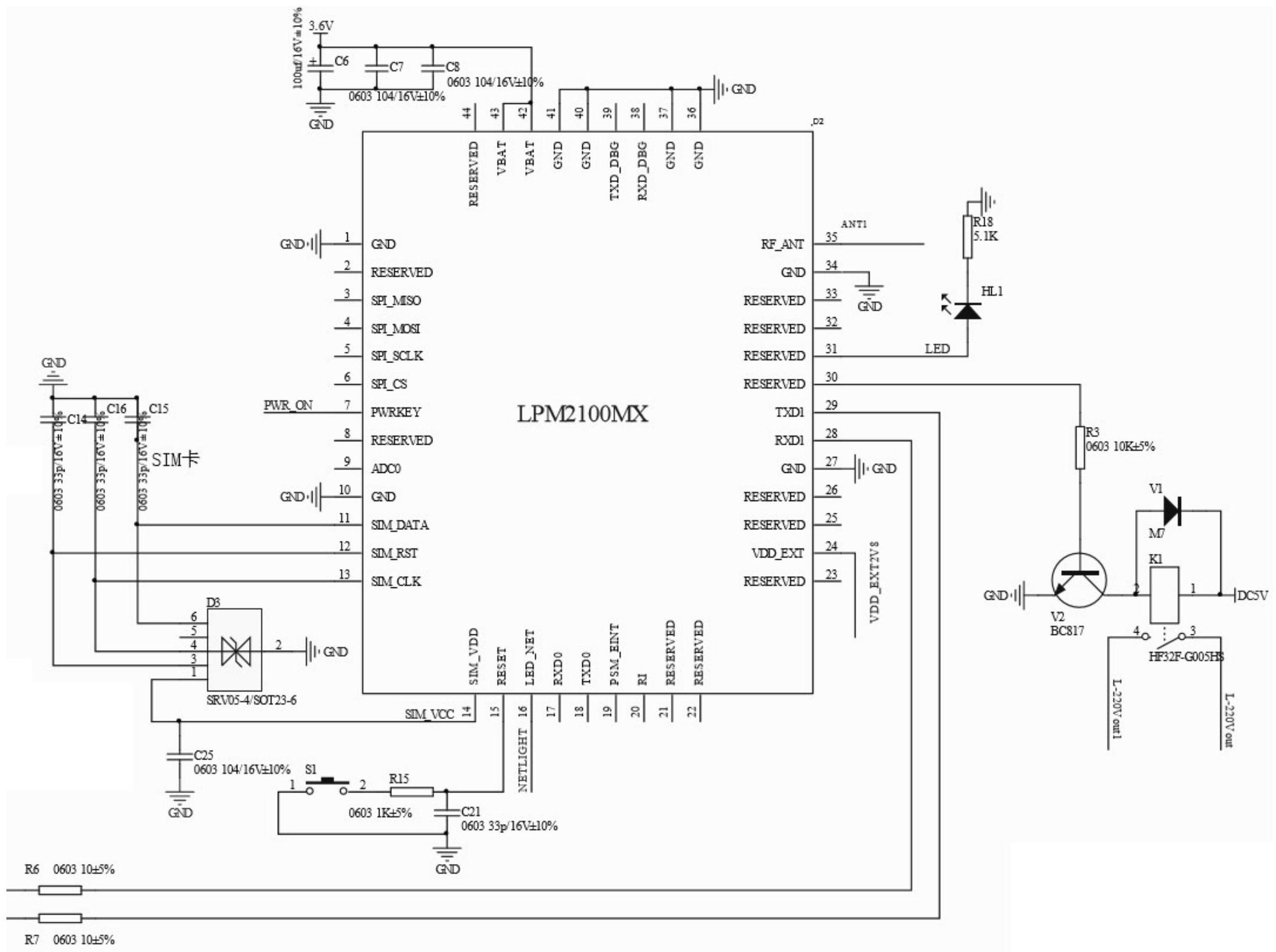

为了解决上述问题，本申请的目的在于提供一种智能安全插座。 为实现本发明的目的，本发明提供的一种智能安全插座，包括主控制器、单片机以 及电流检测电路、漏电检测电路、电压检测电路，所述主控制器与单片机连接，所述单片机 与电流检测电路、漏电检测电路、电压检测电路连接； 所述电流检测电路为L-220Vout和L-220V两路采用非隔离串入采样电阻方式，R9 起到增大两路爬电距离的作用，输入信号分别经由R8、C13和R10、C17的分压限流，转换成完 全差分输入模拟信号，接入单片机V1P正模拟输入通道和V1N负模拟输入通道，完成对检测 线路的电流采样； 所述漏电检测电路为NCT1和NCT2两路外接零序电流互感器，互感器信号分别经由 R11、R12、C18和R13、R14、C20两条回路的分压滤波，转换成完全差分输入模拟信号，接入单 片机V2P正模拟输入通道和V2N负模拟输入通道，完成对检测线路零线电流采样，通过逻辑 运算检测线路中漏电电流； 所述电压检测电路，采样采零线电压，即L线与系统的GND直连，R19、R20起分压作 用，再经R16、R17、C22、C24限流滤波，转换成完全差分输入模拟信号，接入单片机V3P正模拟 输入通道和V3N负模拟输入通道，完成对检测线路的电压采样。 其中，所述主控制器为DSP-LPM2100MX。 其中，所述单片机为RN8209C。 其中，还包括无线通信单元，所述主处理器通过无线通信单元与智能终端通讯连 接。 其中，还包括温度传感器，通过所述温度传感器采集运行区域温度。 与现有技术相比，本发明的有益效果为，本申请提供一种具体的电路结构，通过具 体电路结果进行采集电流、电压数据，其中，主控DSP-LPM2100MX通过串口通讯接收单片机 发送来的，经过逻辑处理过的电压、电流、漏电的数据信息，在DSP内完成各种分析、比较、调 取、计算，得到过压、过载、漏电、短路、负责特性判断等故障隐患信息，及突发事故结论分 析，再通过SIM卡的无线通讯功能，发送到手机、电脑、管控平台等智能终端。 需要说明的是，在DSP内完成数据处理所依赖的软件程序，并非本申请创新，采用 3 CN 111613941 A 说　明　书 2/3 页 现有技术，本申请的创新在智能安全插座各功能模块的集成以及连接结构设计。 附图说明 图1所示为本申请的电路结构第一部分示意图； 图2所示为本申请的电路结构第二部分示意图。
