技术摘要：
一种羽毛球定点杀球动作练习装置，包括底板，底板上表面安装有支架，支架上端安装有固定框，固定框的宽度大于羽毛球拍的宽度，固定框上端安装有训练框，训练框内壁安装有两个相对称的应变片，应变片的一侧通过伸缩杆安装有压力指示灯，应变片的上端与下端均连接有弹性  全部
背景技术：
羽毛球作为球类运动的一种，因其易于携带，相对足球篮球等运动来说，所需场地 较小，在室内和室外均可进行活动的优点而受到人们的普遍接受，同时，羽毛球作为国际体 育赛事的一种，得到了许多专业人士的关注和重视。 定点杀球作为羽毛球运动中最主要的得分点之一，一直是专业运动员训练的重点 项目，定点杀球是指在某一相对固定的区域内，将对方击发的球扣杀回去，其目的是训练某 固定点位的接球回球质量，目前，在对定点杀球动作进行训练时，存在以下问题： 1 .现行的训练方式，一般是采用陪练制，即利用人工模拟对打时的发球状态和位 置，使运动员产生一定的肌肉记忆，由于人的体力有限，陪练人员无法保证自己状态的稳 定，对训练的效果会产生一定的影响，且每个陪练人员与运动员之间都需要一定的磨合，对 训练的进度产生了一定的影响； 2.大部分的运动员会采取无实物训练的方式，即在没有陪练的情况下重复扣球时 的动作，由于无法模拟实际对打时的状态，降低了训练时的真实性，会对训练效果产生一定 的影响，同时，由于扣球的爆发力(杀球当时拍打球的力度)，无实物训练无法对此项内容进 行了解，不知道打球的力度是不是小了，降低了运动员实际比赛中的应变能力。
技术实现要素：

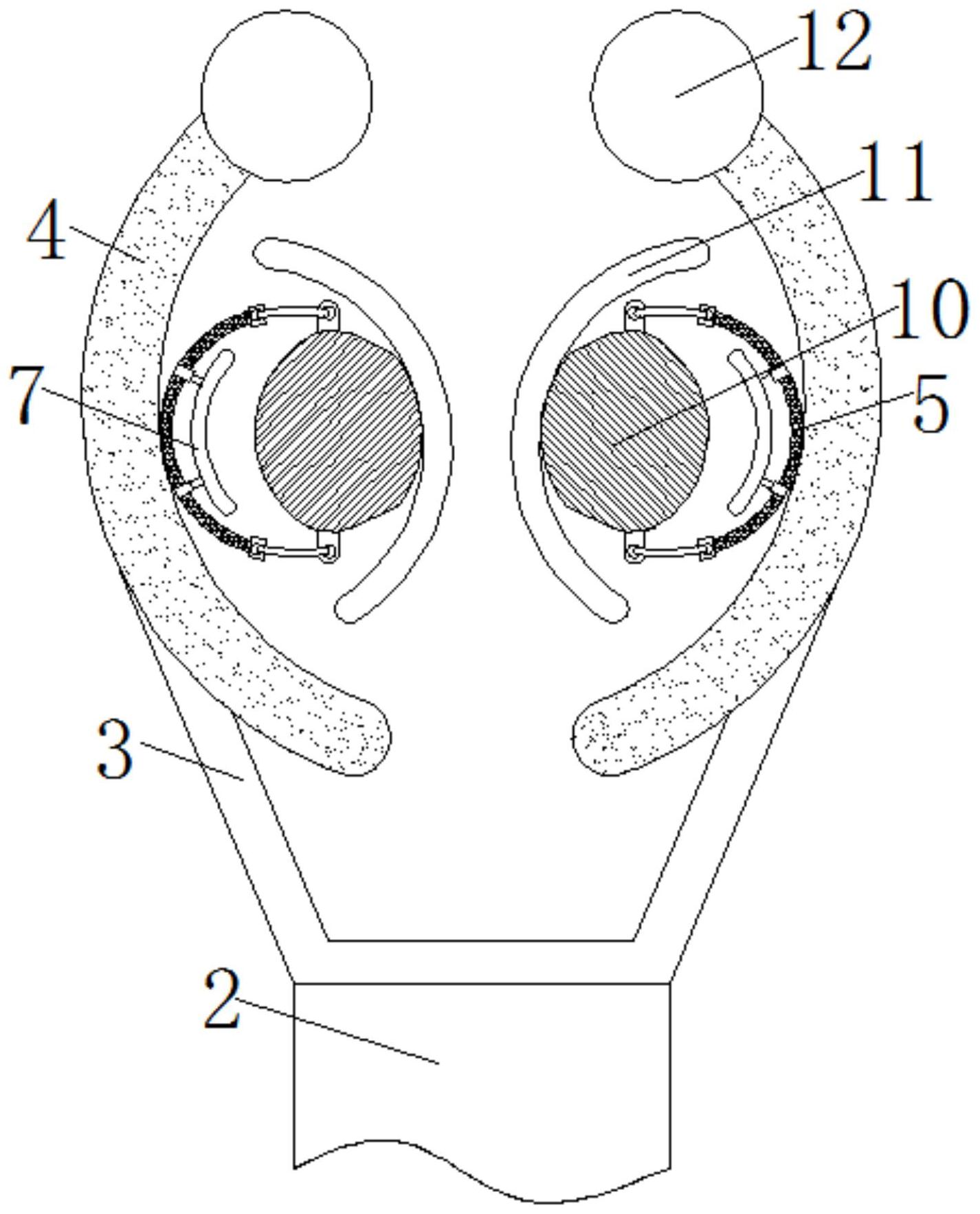

本发明为实现技术目的采用如下技术方案：一种羽毛球定点杀球动作练习装置， 包括：底板，所述底板右端的上表面固定安装有支架，支架的上端固定安装有固定框，所述 固定框的宽度大于羽毛球拍的宽度，固定框的上端固定安装有训练框，训练框的内壁固定 安装有两个相对称的应变片，应变片远离训练框的一侧通过伸缩杆固定安装有压力指示 灯，所述应变片的上端与下端均固定连接有弹性块，所述弹性块远离应变片的一端通过连 接块固定安装有固定块，固定块远离压力指示灯的一端固定安装有夹板，所述训练框的上 端开设有通道以安装接球块，所述训练框的上端固定安装有接球块，接球块的内部固定安 装有感应报警器，训练框的下端开设有通杆口。 进一步的，所述弹性块的弯曲方向与训练框内部的弧度的方向相同。 进一步的，两个相对称的所述夹板共同组成的上端与下端开口均大于中间的宽 度，两个夹板中间的宽度小于羽毛球拍杆的直径，主要是为了在倾斜往下拍羽毛球完成杀 球时，可以看拍球的力道是否够大，爆发力是否够强。 进一步的，所述底板的上表面固定安装有橡胶凸起块，主要是为了运动员在这个 3 CN 111589089 A 说　明　书 2/3 页 区域内练习的时候，可以给脚底按摩，舒缓脚部的肌肉。 进一步的，所述压力指示灯由电压力计与红色LED灯管共同组成，当运动员的打球 力大于杀球所需要的力，红灯就会亮起，为杀球力合格，若不亮，则力度过小，需要再次训 练。 进一步的，所述夹板的上端与下端与训练框之间的距离不少于五厘米，主要是为 了给夹板一定的运动空间，来保证羽毛球拍可以顺利通过两个夹板之间。 本发明具备以下有益效果： 1、该羽毛球定点杀球动作练习装置，通过训练框、接球块与感应报警器的配合使 用，可以有效的在羽毛球在接球块上的最优杀球点时，发出警报，来提醒运动员立刻跳起击 杀，装置具有稳定发挥的效果，同时，不需要陪练来磨合训练，提高了训练的速度与质量。 2、该羽毛球定点杀球动作练习装置，通过伸缩杆、压力指示灯、弹性块、连接块、固 定块与夹板的配合使用，可以有效的看出击打羽毛球时产生的力，是否够大，爆发力是否够 强，以此来判断运动员在杀球时的腕力是否发挥到杀球所需要的力，以便运动员在训练时 进行矫正；同时，在训练框下端开设通杆口，使得杀球时，羽毛球拍从两个夹板之间经过后， 可穿过训练框下端的通杆口到固定框，固定框宽度设置得大于羽毛球拍宽度，完成杀球之 后羽毛球拍可方便的从固定框中拿出。 附图说明 图1为本发明整体装置侧视结构示意图。 图2为本发明支架、固定框与训练框正视结构示意图。 图3为本发明训练框正视结构示意图。 图4为本发明与固定块连接结构示意图。 图5为本发明接球块与训练框俯视结构示意图。 图6为本发明夹板结构示意图。 图中：1底板、2支架、3固定框、4训练框、5应变片、6伸缩杆、7压力指示灯、8弹性块、 9连接块、10固定块、11夹板、12接球块、13感应报警器。
