技术摘要：
本发明公开了一种智能型阀外冷闭式冷却塔的清洗装置，包括水箱；清洗泵，清洗泵的进水口与水箱的排水口连接，清洗泵的出水口可连接喷淋元件以清洗冷却塔；回污泵，回污泵的进水口与冷却塔的出水口连接，回污泵的出水口与水箱的回污口连接，以将污水回收至水箱中；第一  全部
背景技术：
大多数换流站采用水冷却技术路线，配置有外水冷冷却塔，闭式冷却塔在运行时， 需用到喷淋水，因喷淋水都有一定的硬度，即含钙、镁等离子，在水温变化时，会形成水垢沉 积在冷却塔的换热盘管上，随着水垢累积厚度增加，将会逐渐降低冷却塔的换热效率，因此 每隔一段时间，需对冷却塔的换热盘管上的水垢进行清理。 现阶段均采用人工作业的方式进行清洗，操作人员手动喷洒清洗，清洗时，手持喷 水枪，先持续喷洒弱酸清洗液，待垢质初步分解后，再手持高压水枪，冲掉垢质；然而人工清 洗效率较低，工作强度大，酸性药剂耗材大，操作繁琐，整体经济性不高。
技术实现要素：

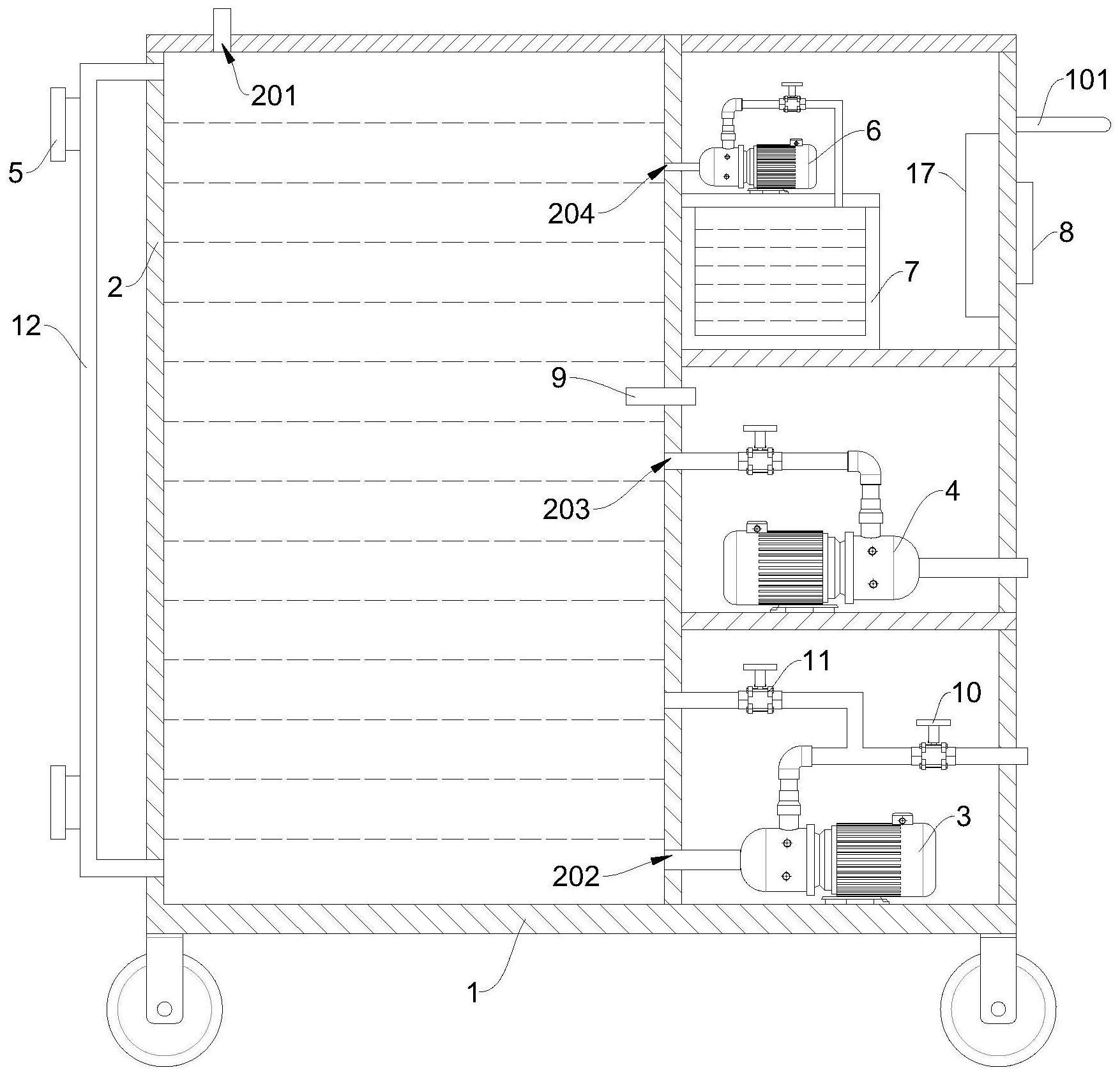

本发明的目的在于克服现有技术的缺点，提供一种提高清洗效率，减少操作人员 工作强度，操作简单，减少酸性药剂浪费，提高整体经济效益的智能型阀外冷闭式冷却塔的 清洗装置。 本发明的目的通过以下技术方案来实现： 一种智能型阀外冷闭式冷却塔的清洗装置，包括： 水箱，所述水箱设有注水口、排水口、回污口和加药口； 清洗泵，所述清洗泵的进水口与所述排水口通过管道连接，所述清洗泵的出水口 可通过管道连接喷淋元件，以清洗冷却塔； 回污泵，所述回污泵的进水口与冷却塔的出水口通过管道连接，所述回污泵的出 水口与所述回污口通过管道连接，以将冷却塔清洗后的污水回收至水箱中； 用于测量水箱液面高度的第一液位计，当所述水箱的液面高度低于所述第一液位 计所设定的低阈值时，所述清洗泵停止；当所述水箱的液面高度大于所述第一液位计所设 定的高阈值时，所述回污泵停止； 计量泵和用于盛装酸性药剂的药箱，所述计量泵的进水口与药箱通过管道连接， 所述计量泵的出水口所述加药口通过管道连接； 控制器，所述控制器分别与所述清洗泵、清洗泵、第一液位计和计量泵电性连接。 可选地，所述水箱内设有pH计，所述pH计与所述控制器电性连接。 可选地，所述清洗泵的出水口与喷淋元件之间的管道上设有清洗阀，所述清洗阀 与所述清洗泵的出水口之间的管道上连接有安全管，所述安全管与水箱连接，所述安全管 上设有安全阀，当水箱的液体pH值高于或低于所需pH值时，所述安全阀开启，同时所述清洗 阀关闭；当水箱的液体pH值达到所需pH值时，所述安全阀关闭，同时所述清洗阀开启。 可选地，所述水箱的外侧设有用于观察水箱液面高度的观察管，所述观察管连通 3 CN 111578774 A 说　明　书 2/4 页 水箱的上下两端。 可选地，所述第一液位计为非接触式液位计，且设于所述观察管外壁上。 可选地，还包括用于测量冷却塔液面高度的第二液位计，所述第二液位计与所述 控制器电性连接，当冷却塔的液面高度小于所述第二液位计设定的低阈值时，所述回污泵 停止；当冷却塔的液面高度大于所述第二液位计设定的高阈值时，所述清洗泵停止。 可选地，所述冷却塔的出水口设有过滤网。 本发明具有以下优点：本发明设置有水箱、清洗泵、回污泵、第一液位计，计量泵、 药箱和控制器，使用时先向水箱内添加清水，再通过计量泵准确添加酸性药剂量，减少酸性 药剂的浪费，再通过清洗泵连接喷头对冷却塔进行清洗，利用回污泵将；冷却塔的清洗水回 收至水箱中，同时利用控制器控制各电器元件，实现操作的自动化，智能化，操作简单，减少 操作人员工作强度；此外，对冷却塔清洗水回收至水箱中，不直接排放，响应了国家对环境 保护的政策，减轻环境压力，符合绿色环保的理念。 附图说明 为了更清楚地说明本申请实施例的技术方案，下面将对本申请实施例中所需要使 用的附图作简单地介绍，应当理解，以下附图仅示出了本申请的某些实施例，因此不应被看 作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他相关的附图。 图1为本发明提供的一种智能型阀外冷闭式冷却塔的清洗装置的剖视图； 图2为本发明提供的一种智能型阀外冷闭式冷却塔的清洗装置的原理图； 图中：1-推车，101-把手，2-水箱，201-注水口，202-排水口，203-回污口，204-加药 口，3-清洗泵，4-回污泵，5-第一水位计，6-计量泵，7-药箱，8-操作面板，9-pH计，10-清洗 阀，11-安全阀，12-观察管，13-过滤网，14-第二水位计，15-冷却塔，1501-换热盘管，16-喷 头，17-控制器，18-清洗水源。
