技术摘要：

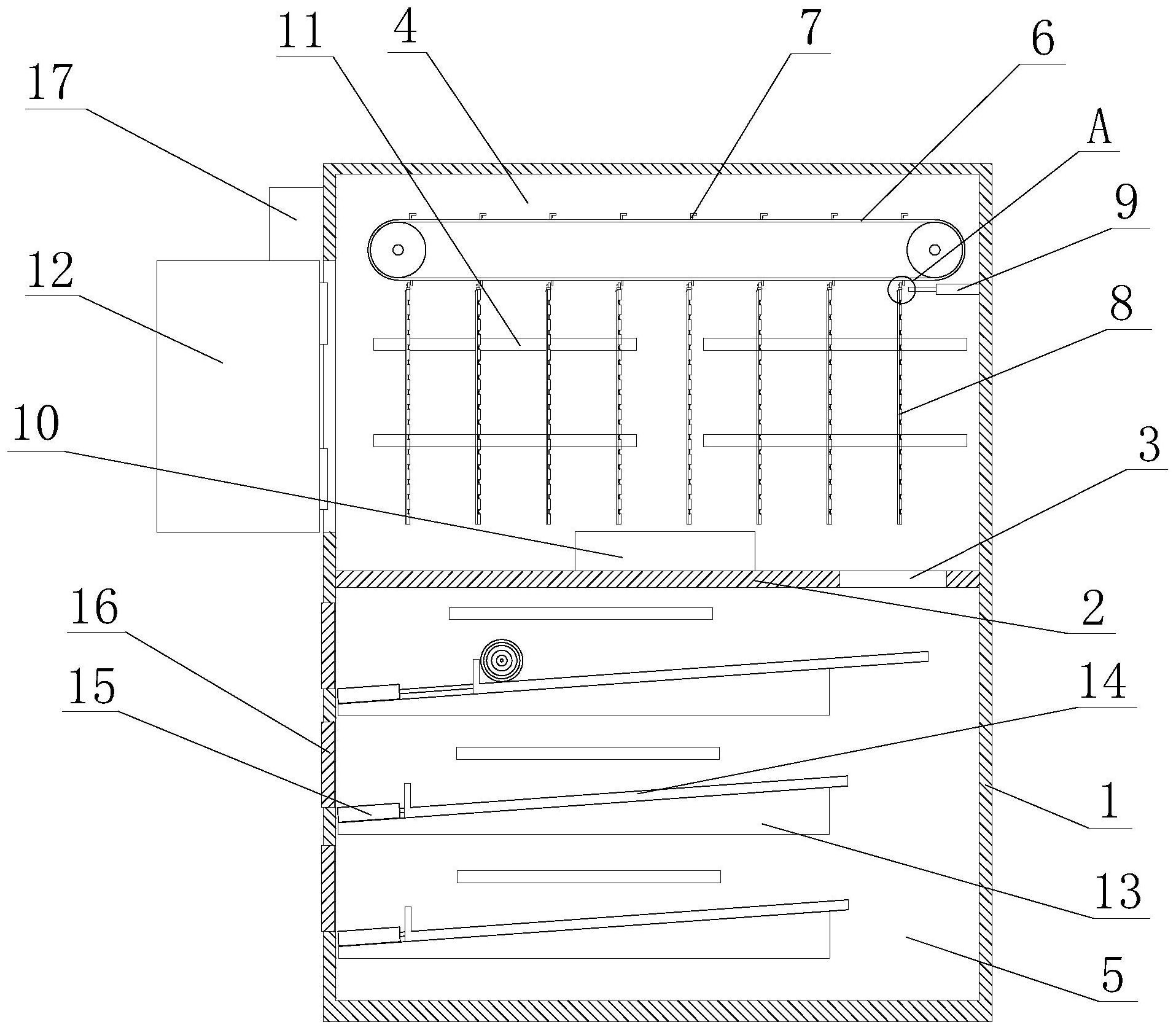

本发明公开了一种防护服租用装置，包括箱体、电控箱、收卷板，箱体内设置有隔板，隔板上设置有通过孔，隔板上方为消毒室，隔板下方为存放室，消毒室一侧设置有仓门，消毒室内设置有消毒装置和传送带，传送带上设置有挂钩；收卷板包括由若干个板体单元组成的板体总成，  全部
背景技术：
防护服是目前化工行业、医药行业中常用的一种人体防护装备。现有的防护服通 常是先通过消毒设备进行消毒，然后将消毒设备中的防护服取出再放入租用柜中，需要租 用防护服时，使用者直接从租用柜中取出防护服即可。但是防护服消毒完成后，从消毒设备 中取出再放入租用柜的过程中，消毒完成的防护服容易再次遭受污染，影响使用者的健康。
技术实现要素：
本发明的目的是解决现有防护服是先通过消毒设备进行消毒，然后将消毒设备中 的防护服取出再放入租用柜中，从消毒设备中取出再放入租用柜的过程中，消毒完成的防 护服容易再次遭受污染，影响使用者的健康的问题，提供一种防护服租用装置，能够有效解 决上述问题。 本发明的目的是通过如下技术方案实现的：一种防护服租用装置，包括箱体、电控 箱、收卷板，箱体内设置有隔板，隔板上设置有通过孔，隔板上方为消毒室，隔板下方为存放 室，消毒室一侧设置有仓门，消毒室内设置有消毒装置和传送带，传送带上设置有挂钩；收 卷板包括由若干个板体单元组成的板体总成，相邻两个板体单元之间通过弹簧片相连，板 体总成两侧设置有气囊柱，气囊柱分别与每个板体单元连接，气囊柱上设置有充气阀和放 气装置；消毒室内设置有可与放气装置接触并触发放气装置使放气装置开启的限位杆，板 体总成上设置有与挂钩相配合的挂孔板，板体总成上可拆卸连接有用于固定防护服的压 板；存放室内设置有用于存放防护服的存放装置，箱体上设置有与存放装置相对应的取货 门。 本发明在使用时，先通过充气阀在气囊柱中充入气体了，使得气囊柱鼓起撑直，将 收卷板撑平，将防护服展开，然后将展开的防护服利用压板固定到收卷板上，然后打开仓 门，挂孔板上设置有挂孔，将固定有防护服的收卷板挂到传送带下方的挂钩上，当传送带下 方的挂钩被挂满时，关上仓门，利用消毒装置对消毒室内的防护服进行消毒，消毒完成后， 启动传送带，传动带带动收卷板向通过孔的一侧移动，当收卷板移动到通过孔上方时，此时 限位杆与放气装置接触，并触发放气装置使放气装置开启，对气囊柱进行放气，气囊柱放气 后，收卷板在弹簧片的作用下自动卷起，卷成圆筒状，同时在限位杆的顶推下，挂孔板与挂 钩脱离，使得卷起的收卷板向下穿过通过孔并落在存放装置上，后面的收卷板通过同样步 骤逐个落到存放装置上进行存放，需要取用时，使用者只需打开取货门即可从存放室将防 护服取出。本发明中，防护服的消毒和存放全部在箱体内部完成，避免了防护服受到二次污 染，保证了防护服处于干净清洁的状态，保证了使用者的使用安全。本发明中，防护服在消 毒完成后进入存放室之前，收卷板能够自动卷起形成圆筒状，卷起后的防护服占用空间小 且外形规整，便于存放和收纳。 3 CN 111583530 A 说　明　书 2/4 页 作为优选，消毒室和存放室内设置有紫外消毒灯。紫外消毒灯能够起到辅助消毒 的作用。 作为优选，放气装置包括一端敞口、另一端封闭的外筒，外筒内设置有阀板，阀板 上设置有阀孔，阀孔中设置有与阀孔相适配的阀体，阀体与外筒的封闭端之间设置有弹簧， 阀体上远离弹簧的一端连接有顶杆；外筒上设置有连接管，连接管与气囊柱相连。阀孔内壁 呈圆锥面，阀体呈圆台状。传送带在转动过程中，当顶杆与限位杆接触时，顶杆会受到限位 杆的顶推作用使得顶杆向阀体一侧移动，推动阀体移动使得阀孔打开，气囊柱中的气体从 阀孔中放出，从而实现自动放气的效果。 作为优选，压板的两侧设置有凸轴，板体总成上设置有与凸轴相配合的插孔。利用 压板固定防护服时，将防护服摊开放置到收卷板上，利用压板压在防护服上，将压板两侧的 凸轴插入插孔中，从而实现对防护服的固定。凸轴与插孔之间过盈配合。 作为优选于，所述消毒装置为射线消毒装置。消毒装置也可根据实际需要选用臭 氧消毒装置、微波消毒装置或者其他种类的消毒装置。 作为优选，存放装置包括底座，底座的上端面为斜面，底座的上端面靠近通过孔的 一端高于其另一端；底座上设置有存放板，存放板放置在底座的上端面上，存放板与底座之 间设置有用于推动存放板移动的电推杆。存放室内同时设置有多个存放装置，多个存放装 置沿着竖直方向依次排列。存放时，利用电推杆将最上方的存放板向通过孔一侧推出，使得 存放板一端位于通过孔正下方，卷起的收卷板穿过通过孔后落到该存放板上并顺着该存放 板滚动到最下端，后续的收卷板依次落到该存放板上并沿着存放板依次排列，当该存放板 放满后，该存放板在电推杆的驱动下移动至初始位置，同时位于其下方的存放板向通过孔 一侧推出，重复上述过程，直至将所有防护服都存放到位。 作为优选，所述挂钩呈“L”型，挂孔板上设置有第一磁块，挂钩上设置有与第一磁 块相配合的第二磁块。 本发明的有益效果是：本发明中，防护服的消毒和存放全部在箱体内部完成，避免 了防护服受到二次污染，保证了防护服处于干净清洁的状态，保证了使用者的使用安全。 附图说明 图1为本发明的结构示意图。 图2为收卷板的正视图。 图3为收卷板的侧视图。 图4为图3中B部放大图。 图5为图1中A部放大图。 图6为压板的结构示意图。 图中：1、箱体、2、隔板，3、通过孔，4、消毒室，5、存放室，6、传送带，7、挂钩，8、收卷 板，9、限位杆，10、消毒装置，11、紫外消毒灯，12、仓门，13、底座，14、存放板，15、电推杆，16、 取货门，17、电控箱，18、板体单元，19、弹簧片，20、气囊柱，21、压板，22、放气装置，23、挂孔 板，24、第一磁块，25、外筒，26、连接管，27、阀板，28、阀体，29、弹簧，30、顶杆，31、充气阀， 32、第二磁块，33、凸轴。 4 CN 111583530 A 说　明　书 3/4 页
