技术摘要：
一种防止施工作业导致电缆线路停电故障的装置及方法，装置包括：地下单元、管理者终端和云端服务器，地下单元包括：取能模块、整流调压模块、控制模块、GPS定位模块、第一蓝牙模块、继电器模块和扬声器模块；取能模块包括两个半环结构，用于合拢安装固定在地下电缆上；  全部
背景技术：
通过调查配电自动化系统里面的停电数据，可以发现在日益繁华的城市中，由于 施工破坏造成的配电网停电事故次数较多，破坏范围较广，如果能够减少由于施工造成的 停电，则可以大幅度减少停电故障。针对现有的由于施工破坏出现的停电故障问题，一般都 是电网工作人员在事故发生后紧急进行维修。随着经济发展的需要，多次发生由于施工造 成破坏的停电日积月累也是一种很大的停电损失，而且会影响到市民对用电的体验。因此 需要提供一种能够对施工队员提醒和警示的装置，当施工队员接近埋于地下的电缆线路 时，施工人员能够快速确定附近是否有电缆以及其位置可以极大程度上减少由于施工造成 的地下电缆停电破坏。 现有技术文件1(张进等.一种地下电缆位置判断系统[P].CN103904581A,2014- 07-02.)公开了一种地下电缆位置判断系统，包括电池供电电源电路、充电电路和若干RFIC 芯片，利用RFIC解码对排列在电缆线上RFIC芯片进行解码。但采用外部充电电路和蓄电池 的稳定性和安全性对系统整体的稳定性和安全性有较大制约。因此现有技术存在对自动取 能的技术需求，用以至少让地下部分在供电方面更加稳定和安全。
技术实现要素：

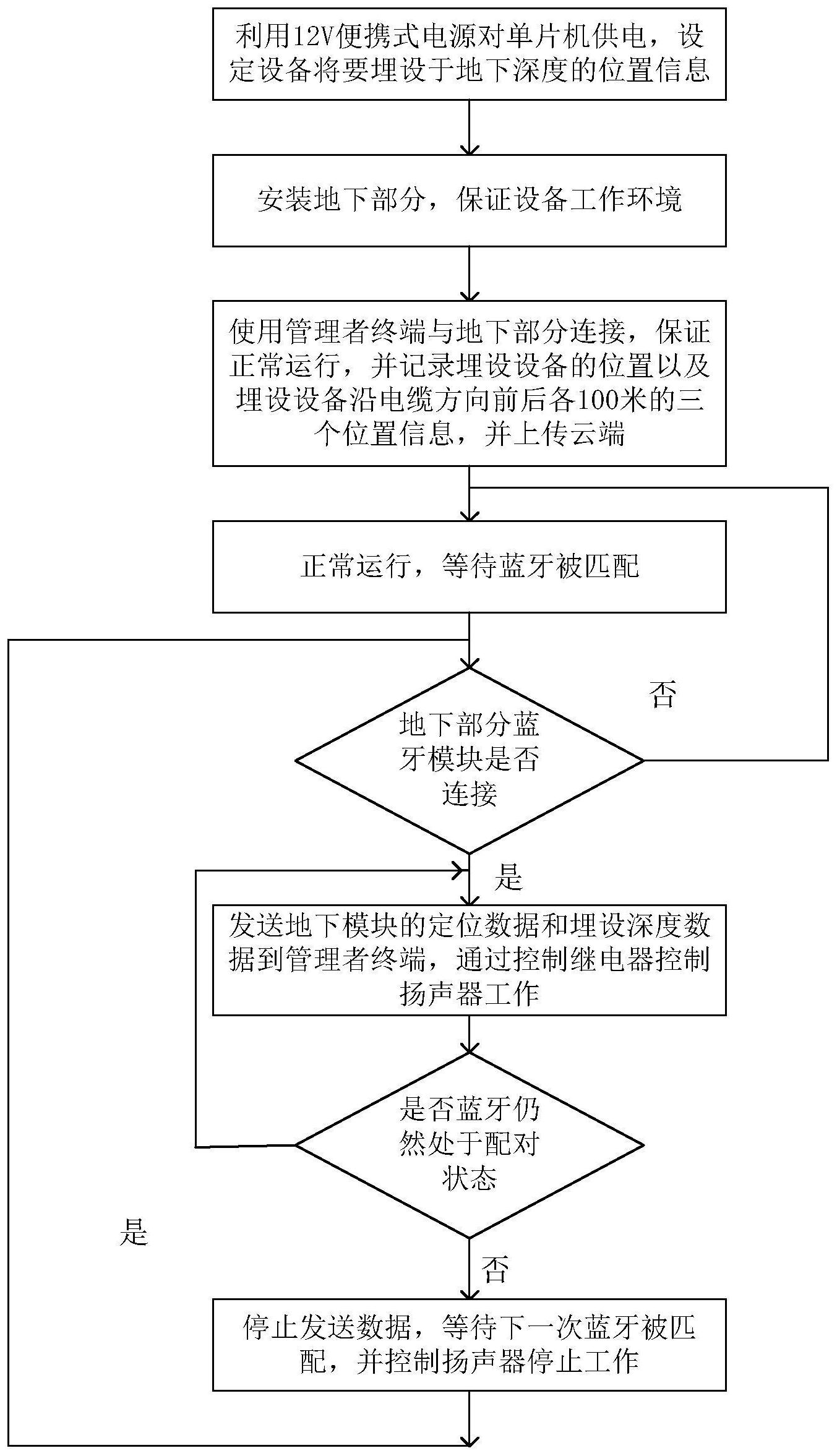

本发明的目的在于，提供一种防止施工作业导致电缆线路停电故障的装置及方 法，供电稳定安全，结构简单，以让施工人员准确的确定地下电缆的埋设的位置。 本发明采用如下的技术方案。一种防止施工作业导致电缆线路停电故障的装置， 包括：地下单元、管理者终端和云端服务器，地下单元包括：取能模块、整流调压模块、控制 模块、GPS定位模块、第一蓝牙模块、继电器模块和扬声器模块；取能模块包括两个半环结 构，用于合拢安装固定在地下电缆上；与取能模块相连接的整流调压模块输出控制模块的 工作电压；控制模块存储地下电缆的深度信息L1和GPS定位模块获得的地下单元的位置信 息K，控制模块与第一蓝牙模块相连接通过蓝牙协议向管理者终端发送深度信息L1和位置 信息K，控制模块与继电器模块相连接控制继电器模块的通断；继电器模块的通断控制扬声 器模块发声；管理者终端通过网络向云端服务器发送地下电缆路径信息；通过蓝牙协议从 地下单元获取深度信息L1和位置信息K；管理者终端的定位模块获取实时位置信息K4，从云 端服务器获取实时位置信息K4设定范围内是否存在电缆。 优选地，取能模块的剖面是凹凸结构，两个半环合拢时，凹凸结构自锁。 优选地，继电器模块包括常开回路和继电器线圈，常开回路与扬声器模块串联；控 制模块的控制信号输出端与继电器线圈相连接，继电器线圈接收控制模块的信号，控制常 开回路闭合或断开。 4 CN 111551970 A 说　明　书 2/6 页 本发明还提供了一种防止施工作业导致电缆线路停电故障的方法，使用所述的防 止施工作业导致电缆线路停电故障的装置， 步骤1，测量地下单元安装处地下电缆的深度，获得地下电缆的深度信息L1，使用 12V便携式电源对控制模块供电，将深度信息L1存储在控制模块3内；使用管理者终端输入 第一位置信息K1，并将第一位置信息K1上传至云端服务器，第一位置信息K1是指地下单元 的安装位置信息； 步骤2，将地下单元的取能模块的两个半环套设在地下电缆上合拢固定； 步骤3，地下电缆投入运行之后，地下单元的取能模块从地下电缆获得电能，与取 能模块相连接的整流调压模块将电压稳定调整到控制模块的工作电压12V； 步骤4，施工人员携带管理者终端来到计划施工现场，通过管理者终端的定位模块 获取施工人员当前的实时位置信息K4；通过管理者终端的网络模块与云端服务器进行通 信，云端服务器向管理者终端反馈该实时位置信息K4附近设定范围内是否存在地下电缆； 如果云端服务器反馈的结果是附近设定范围内不存在地下电缆，表示当前位置可以施工， 流程结束；如果云端服务器反馈的结果是附近设定范围内存在电缆，继续执行步骤5； 步骤5，管理者终端的第二蓝牙模块搜寻地下单元的第一蓝牙模块4的蓝牙信号， 并且与其配对，控制模块控制继电器模块闭合，扬声器模块发出声音；管理者终端显示下单 元与管理者终端的实际距离L2，地下电缆的深度信息L1、地下单元的位置信息K；管理者终 端取消与第一蓝牙模块的配对，地下单元返回步骤3的工作状态。 优选地，步骤1进一步包括：使用管理者终端输入第二位置信息K2和第三位置信息 K3，并将第二位置信息K2和第三位置信息K3上传至云端服务器，第二位置信息K2和第三位 置信息K3是指地下单元沿着地下电缆线路方向前后设定距离Dfb处的位置信息。 优选地，步骤3进一步包括：控制模块从整流调压模块获取12V工作电压后，GPS定 位模块(4)获得地下单元的位置信息K，将该位置信息K发送至控制模块，控制模块存储该位 置信息K，第一蓝牙模块处于等待配对状态，继电器模块常开回路处于断开状态，扬声器模 块7未启动。 优选地，步骤4进一步包括：云端服务器反馈以管理者终端的实时位置信息K4为圆 心，以设定的半径R的圆形范围内是否存在电缆。 优选地，步骤5进一步包括：管理者终端向施工人员显示第一信息K1、第二信息K2 和第三信息K3，管理者终端获得地下电缆走向及深度后，更新施工计划，确保不会损坏地下 电缆导致停电。 优选地，步骤5进一步包括：管理者终端获得地下电缆走向及深度后，控制模块向 继电器模块的继电器线圈发送断开信号，继电器线圈控制常开回路断开，扬声器模块停止 发声，地下单元返回步骤3的工作状态。 优选地，按照设定的周期使用理者终端从云端服务器下载第一位置信息K1，携带 管理者终端前往第一位置信息K1的位置，使用管理者终端与第一蓝牙模块配对，如无法配 对或数据传输异常，更换地下单元。 本发明的有益效果在于，与现有技术相比： 1.一种防止施工作业导致电缆线路停电故障的装置及使用方法，可以让施工人员 准确的确定地下电缆的埋设的位置，在施工前采取相应的防范措施，从源头上避免电缆挖 5 CN 111551970 A 说　明　书 3/6 页 断现象的发生。 2.采用GPS定位与声音报警相结合的方式，双重保证施工人员对电缆埋设信息获 取的准确性。 3.定期对预警装置经行检查，能够提高其工作效率和工作稳定性。 4.地下单元从地下电缆自动获取电能，结构简单，避免单独设计蓄电池和充电电 路，提升了供电的稳定性和安全性，进而提升了系统整体的稳定性和安全性。 附图说明 图1是本发明一种防止施工作业导致电缆线路停电故障的方法的流程图。 图2是本发明一种防止施工作业导致电缆线路停电故障的装置的结构示意图。 图3是本发明一种防止施工作业导致电缆线路停电故障的装置的取能模块1的结 构示意图。 图4是本发明一种防止施工作业导致电缆线路停电故障的装置的管理者终端8的 示意图。 图中：1-取能模块、2-整流调压模块、3-控制模块、4-GPS定位模块、5-第一蓝牙模 块、6-继电器模块、6-1-常开回路、6-2-继电器线圈、7-扬声器模块、8-管理者终端。
