技术摘要：

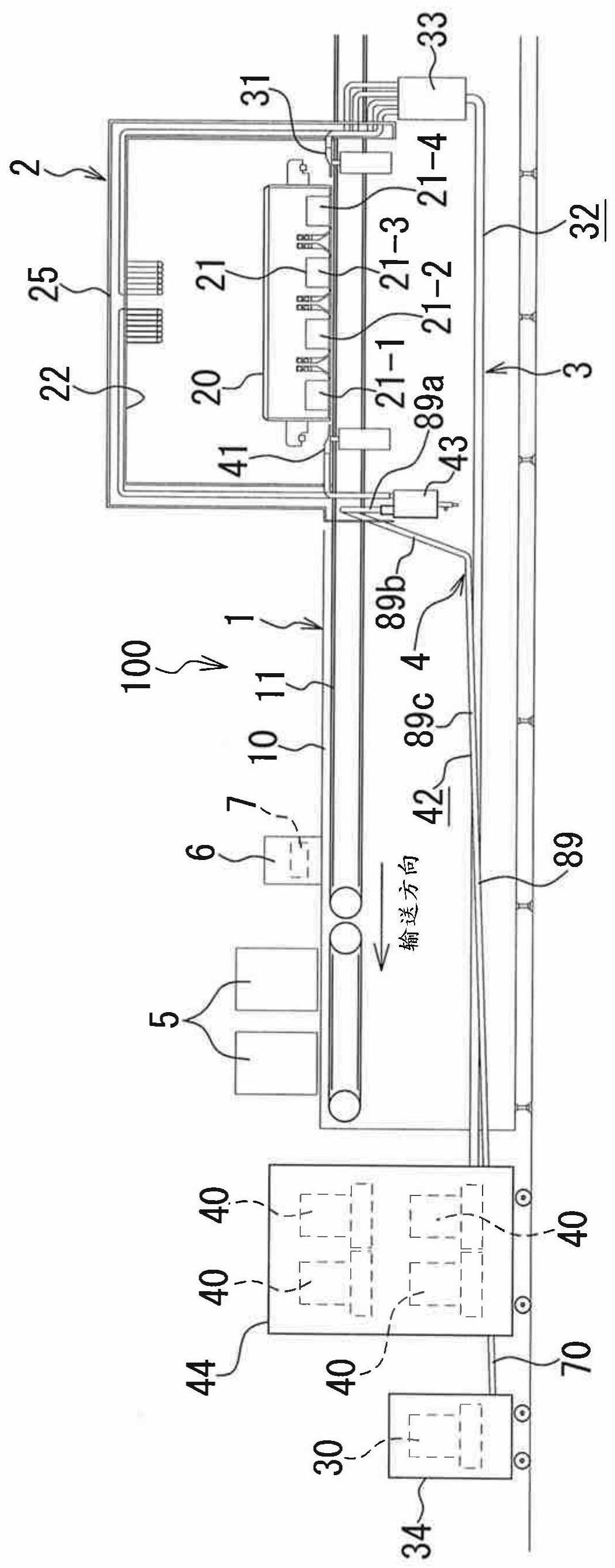

一种喷墨打印装置，其能与多个打印头的每一个的墨雾产生量的差异对应地回收墨雾，并且不需要频繁地清扫、更换过滤器。喷墨打印装置具备墨雾回收部(43)，其在打印部(2)的各打印头(21－1～21－4)的打印媒体的输送方向上游侧分别设置了送风口(35、36)，各送风口(35、36)的  全部
背景技术：
在喷墨打印装置(也称为喷墨记录装置)中，在喷出墨水向打印媒体(也称为记录 媒体)的打印面上打印(也称为记录)图像时，存在与附着在打印媒体的打印面上形成图像 的墨滴分开地产生微小且重量轻的墨滴的墨雾的情况。这样的墨雾的大部分不附着在打印 媒体上而漂浮在空气中，存在因墨雾附着在打印头(也称为记录头)的喷嘴面(也称为头底 面)上而导致的墨水的喷出不良，因墨雾附着在输送打印媒体的辊组上而导致的打印媒体 的污染的情况。 因此，漂浮在空气中的墨雾需要预先在产生的同时立即回收，以往已提出了能回 收墨雾的喷墨打印装置的各种各样的方案。 在日本特开2015－193219号公报记载的喷墨打印装置中，通过在喷墨方式的构成 打印部的多个打印头(记录头)的打印媒体的输送(移动)方向下游侧分别设置具有吹出孔 和吸入孔的气体的吹出吸入机构，将墨雾与从吹出孔吹出的空气一起从吸入孔吸入来回收 墨雾。 在日本特开2007－136761号公报记载的喷墨打印装置中，通过在打印媒体的输送 方向(记录纸行走方向)的最上游侧的打印头(喷墨头)的打印媒体的输送方向上游侧(记录 纸行走方向上游侧)设置具备风扇的空气吹出喷嘴，在打印头之间设置具备风扇和过滤器 的空气吸引吹出装置，在打印媒体的输送方向的最下游侧的打印头的打印媒体的输送方向 下游侧设置具备风扇和过滤器的空气吸引装置，从打印媒体的输送方向的上游侧朝向下游 侧吹动空气而使墨雾伴随着该流动，在下游侧进行吸引，由过滤器捕捉回收墨雾。 在日本特开2010－234818号公报记载的喷墨打印装置(图像记录装置)中，通过在 打印媒体的输送方向(记录媒体的输送方向)的最上游侧的打印头(记录头)的打印媒体的 输送方向上游侧和打印媒体的输送方向的最下游侧的打印头(记录头)的打印媒体的输送 方向下游侧分别设置具有吸引风扇和过滤器的吸引机构，将墨雾与空气一起吸入，由过滤 器捕捉进行回收。 在日本特开2007－160871号公报记载的喷墨打印装置中，通过在搭载了打印头 (记录头)的箱体(滑架)上设置具有过滤器、吸引风扇和废液箱的装置，墨雾因通过过滤器 而液化，并通过将液化了的墨雾贮存在废液箱中进行回收。 要想如日本特开2015－193219号公报和日本特开2007－136761号公报所示的那 样回收墨雾，则吹出的空气的量(吹出风量)和吸引的空气的量(吸引风量)是重要的。例如， 在风量少的情况下，不能充分地回收墨雾，在风量多的情况下，对打印所需要的墨滴产生不 良影响。即，适合于墨雾的回收的吹出风量、吸引风量，因打印媒体的打印面和打印头的喷 嘴面的距离(头空隙)、墨水喷出量等而不同，在由多个打印头分别打印不同的颜色的情况 4 CN 111605323 A 说　明　书 2/15 页 下，由于在每个打印头上墨雾产生量不同，所以适合于回收墨雾的吹出风量、吸引风量也不 同。 在日本特开2015－193219号公报所示的喷墨打印机中进行墨雾的回收的情况下， 因为不能使各气体的吹出吸引机构的吹出风量、吸引风量成为不同的风量，所以不能与每 个打印头的墨雾产生量的差异对应，墨雾的回收变得不充分。 在日本特开2007－136761号公报所示的喷墨打印机中，在进行墨雾的回收的情况 下，通过改变各风扇的转速能改变吹出风量、吸引风量，但在空气吸引、吹出装置中由于来 自打印媒体的输送方向上游侧的打印头的喷嘴面的吸引风量和向打印媒体的输送方向下 游侧的打印头的喷嘴面的吹出风量都成为相同，所以不能与每个打印头的墨雾产生量的差 异对应。 而且，由于由过滤器捕捉回收墨雾，所以过滤器早期地产生网眼堵塞，空气的吸引 能力下降，墨雾的回收能力也降低，所以需要频繁地清扫、更换过滤器，其作业是麻烦的。 在日本特开2010－234818号公报所示的喷墨打印机中，在进行墨雾的回收的情况 下，由于不能使每个打印头的吹出风量、吸引风量不同，所以不能与每个打印头的墨雾产生 量的差异对应。 而且，由于由过滤器捕捉回收墨雾，所以过滤器早期地产生网眼堵塞，所以需要频 繁地清扫、更换过滤器，其作业是麻烦的。 进而，由于吸引机构设置在设置了打印头的箱体(滑架)内，通过了过滤器的空气 在箱体内流动，在该空气内包含了一些墨雾，所以存在墨雾在箱体内流动，墨雾附着在打印 头上而对打印动作产生不良的影响的情况。 在日本特开2007－160871号公报所示的喷墨打印机中，在进行墨雾的回收的情况 下，因为具有过滤器、吸引风扇和废液箱的装置设置于箱体上，所以箱体大型化了。 而且，由于废液箱设置在箱体内，所以排出积存在废液箱中的液化了的墨雾的作 业是麻烦的。
技术实现要素：
发明所要解决的课题 本发明是为了解决上述的课题而做出的发明，其目的在于提供一种喷墨打印装 置，该喷墨打印装置能与多个打印头的每一个的墨雾产生量的差异对应地回收墨雾，并且 不需要频繁地清扫更换过滤器，能容易地排出液化了的墨雾。进而，墨雾不会向设置了打印 头的箱体内流动，能使该箱体变得紧凑。 为了解决课题的手段 本发明的喷墨打印装置，其具备将打印媒体在规定的方向输送的输送部；向由上 述输送部输送的打印媒体的打印面上进行的打印部；和用于回收在上述打印部中产生的墨 雾的送风部、排气部，其特征在于，上述打印部具备箱体和在打印媒体的输送方向隔开间隔 地设置在上述箱体内的多个打印头，上述送风部具备送风用鼓风机；分别设置在上述各打 印头的打印媒体的输送方向上游侧的多个送风口；分别连接上述送风用鼓风机的输出口和 上述各送风口的送风路径；和分别调整上述各送风口的吹出风量的吹出风量控制组件，上 述排气部具备排气用鼓风机；分别设置在上述各打印头的打印媒体的输送方向下游侧的多 5 CN 111605323 A 说　明　书 3/15 页 个回收口；分别连接上述排气用鼓风机的吸入口和上述各回收口的排气路径；设置在上述 排气路径上，通过使包含在从上述各回收口吸引的空气中的墨雾通过过滤器而进行液化回 收的墨雾回收部；和分别调整上述各回收口的吸引风量的吸引风量控制组件，上述墨雾回 收部具有因空气通过而将墨雾液化的过滤器和积存液化了的墨雾的雾积存箱，上述送风用 鼓风机、上述排气用鼓风机、上述吹出风量控制组件、上述墨雾回收部和上述吸引风量控制 组件设置在上述箱体的外部。 在本发明的喷墨打印装置中，能做成如下的喷墨打印装置：上述墨雾回收部是如 下的结构：具备在上部具有流入孔而下部开口的流入室和在上部具有流出孔而下部开口的 流出室，上述流入孔与上述回收口连接，上述流出孔与上述排气用鼓风机的吸入口连接，包 含墨雾的空气从流入室的上方朝向下方流动，流入到流出室的下方，从流出室的下方朝向 上方流动，在上述流入室和上述流出室中设置了过滤器，该过滤器因空气通过而将墨雾液 化，在上述流入室和上述流出室的下方，具备积存上述液化了的墨雾的雾积存箱，并具备排 出上述雾积存箱内的液化了的墨雾的排泄阀。 根据此喷墨打印装置，由于包含墨雾的空气从上向下地通过过滤器，进而从下向 上地通过过滤器，并且通过过滤器的整个面，所以能可靠地将包含在空气中的墨雾液化。 由于在流入室和流出室的下方有雾积存箱，所以液化了的墨雾不附着在流入室、 流出室上地顺利地流下，积存在雾积存箱中，所以能将液化了的墨雾可靠地回收到雾积存 箱中。 积存在雾积存箱中的液化了的墨雾，通过放开排泄阀，能简单地排出。 在本发明的喷墨打印装置中，上述送风用鼓风机是1台，上述送风路径仅以上述各 送风口的数量分支，上述分支的送风路径分别与上述各送风口连接，在上述各分支的送风 路径上设置了风量调整部作为上述吹出风量控制组件，上述风量调整部设置在上述箱体的 外部，上述排气用鼓风机仅具有上述回收口的数量，上述各排气用鼓风机的吸入口和上述 各回收口分别由排气路径连接，作为上述吸引风量控制组件，可变更上述各排气用鼓风机 的吸引风量。 根据此喷墨打印装置，由于只要设置1台送风用鼓风机即可，吸引风量控制组件只 要控制排气用鼓风机的转速即可，所以能做成简单的结构。 在本发明的喷墨打印装置中，上述送风口作为送风用喷嘴的送风口，上述回收口 作为回收用喷嘴的回收口，上述多个送风用喷嘴的1个被设置在上述箱体的打印媒体的输 送方向上游侧的外部，其它送风用喷嘴被设置在上述箱体的内部，上述多个回收用喷嘴的1 个被设置在上述箱体的打印媒体的输送方向下游侧的外部，其它回收用喷嘴被设置在上述 箱体的内部。 根据此喷墨打印装置，由于将一个送风用喷嘴和一个回收用喷嘴设置在箱体的外 部，所以能使箱体变得紧凑。 在本发明的喷墨打印装置中，上述送风用喷嘴具有向上述打印媒体的宽度方向整 个区域开口的长度的送风口和在上述送风口的长度方向隔开间隔地设置的多个流入口，上 述吹出风量控制组件可调整向上述各流入口送风的送风风量，上述回收用喷嘴具有向上述 打印媒体的宽度方向整个区域开口的长度的回收口和在上述回收口的长度方向隔开间隔 地设置的多个流出口，上述排气用鼓风机从上述流出口吸引空气。 6 CN 111605323 A 说　明　书 4/15 页 根据此喷墨打印装置，能将空气吹到打印媒体的宽度方向整个区域上，并且能将 吹出风量在宽度方向整个区域中变得均匀，能从打印媒体的宽度方向整个区域以均匀的吸 引风量吸引空气。 在本发明的喷墨打印装置中，该喷墨打印装置具备监视器和控制部，上述排气路 径的上述箱体外的部分中的至少一部分由钢管构成，在上述钢管上设置了风量计，上述控 制部在上述风量计的实测风量低于设定的风量基准值时在上述监视器上显示异常。 根据此喷墨打印装置，由于操作者能知道排气用鼓风机的吸入风量少，所以可进 行墨雾回收部的过滤器的清扫、更换、排气用鼓风机的检查、修理等。 在本发明的喷墨打印装置中，连接上述排气用鼓风机的吸入口和墨雾回收部的排 气路径是以上述吸入口侧和上述墨雾回收部侧高、中间部低的方式进行倾斜的形状，在上 述排气路径中的最低的部分上设置了排气路径内的雾积存部。 根据此喷墨打印装置，由于能预先将没有由墨雾回收部回收完而在排气路径的配 管内壁中液化了的墨雾积存在排气路径内的雾积存部，所以该液化了的墨雾不会由排气用 鼓风机吸入。 在本发明的喷墨打印装置中，上述打印媒体是建筑材料。 根据本发明的喷墨打印装置，因为能分别调整各送风口的吹出风量和各回收口的 吸引风量，所以能与多个打印头的每一个的墨雾产生量的差异对应地回收墨雾。因为墨雾 回收部将墨雾液化回收，所以过滤器不会早期地堵塞网眼，所以不需要频繁地清扫、更换过 滤器。由于墨雾回收部设置在箱体的外部，所以能容易地排出液化了的墨雾，并且墨雾不会 向设置了打印头的箱体内流动。由于送风用鼓风机、吹出风量调整组件、排气用鼓风机、墨 雾回收部、吸引风量调整组件设置在箱体外，所以能使箱体变得紧凑。 附图说明 图1是喷墨打印装置的整体主视图。 图2是图1所示的喷墨打印装置的整体俯视图。 图3是图2所示的喷墨打印装置的A－A剖视图。 图4是图1所示的喷墨打印装置的打印部周围的放大图。 图5是图4所示的箱体内送风用喷嘴和箱体内回收用喷嘴的安装部的放大图。 图6是风量调节部的模式的说明图。 图7是图2所示的墨雾回收部的放大俯视图。 图8是图7所示的墨雾回收部的局部剖开左侧视图。 图9是图8所示的墨雾回收部的B－B剖视图。 图10是图9所示的墨雾回收部的C－C剖视图。 图11是排气路径的排气用鼓风机附近的主视图。 图12是送风路径和排气路径的局部放大俯视图。
