技术摘要：
本发明公开了一种麦克风咪头固定座减振效果测试方法，通过将现有的人工听测判断麦克风固定座减震效果的主观评测方法，改为将相应的测试内容转为可比较的电压信号，直接改变现有测试方法的弊端，能够使得现有的主观测试变成量化测试结果，测试结果直观可控；另外将原有  全部
背景技术：
在麦克风结构中，内部的咪头通常采用固定座固定在麦克风主体内部。一般高端 的麦克风中，固定座实际上还承担有对咪头的减振作用，即在麦克风主体进行振动或晃动 下，固定座减少麦克主体对咪头的影响，即减少咪头在工作中发生振动而产生干扰。 在现有的固定座减振效果测试中，通常都是采用人工进行听测，通过模拟一定的 振动，测试人员实时听测咪头输入的噪声，从而判定固定座的减振效果。但是这种测试方 法，有非常大的弊端。因为振动无可避免地会引起测试环境中的空气振动，最终与咪头晃动 的振动一并录入，特别是在振动频率较高的环境下，此时麦克风会将全部声音录入，而不同 固定座减振效果之间的比较则难以进行区分。 另外一方面，在整体测试过程中，都依赖于测试人员的听测，听测的主观判断性较 大，因此往往需要多次反复测试，才能够得出相对正确的结论。
技术实现要素：

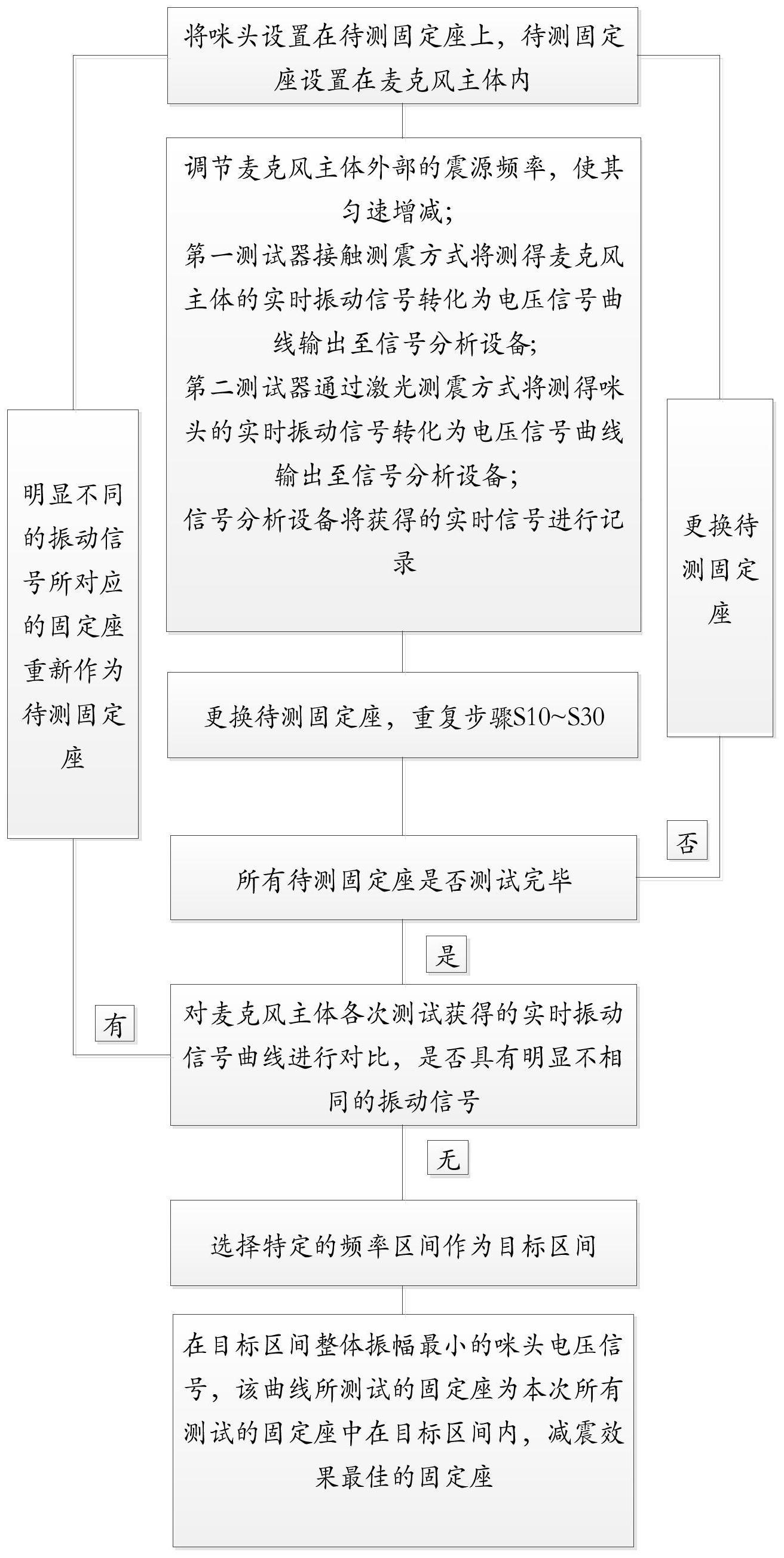

本发明要解决的问题是： 1.在固定座减振效果测试中，现有测试的方式都是采用测试人员试听的人工测试 形式，测试人员要求的专业度高，并且不能够避免主观因素，无法形成量化的测试效果。 2.在使得咪头振动的过程中，不可避免地将振源所产生的噪声录入咪头中，从而 影响听测的效果。 为了解决上述问题，本发明提供了一种麦克风咪头固定座减振效果测试方法，其 特征在于，包括以下步骤： S10：将咪头设置在待测固定座上，待测固定座设置在麦克风主体内； S20：调节麦克风主体外部的振源频率； 第一测试器将测得麦克风主体的实时振动信号转化为电压信号曲线输出至信号 分析设备； 第二测试器将测得咪头的实时振动信号转化为电压信号曲线输出至信号分析设 备； 信号分析设备将获得的实时信号进行记录； S30：更换待测固定座，重复步骤S10～S20；若已完成所有待测固定座的测试，则进 行S40； S40：对麦克风主体各次测试获得的实时振动信号曲线进行对比，对明显不相同的 振动信号，将所对应的待测固定座重新进行S10～S30的测试；若所有麦克风主体的实时振 动信号曲线基本重合，则进行S50； 3 CN 111601226 A 说　明　书 2/4 页 S50：对比所有咪头电压信号曲线，选择振幅最小的咪头电压信号曲线，该曲线所 测试的固定座为本次所有测试的固定座中减振效果最佳的固定座。 通过将原有的听测的方式改为数据测量，通过测试器将实时测得的振幅大小，转 化为电压有效值，从而将原测试方式中的感觉判断变成了实际测得的数据；提高了测试效 率和准确性。 另外，因为在测试同一批次固定座的减振效果时，麦克风主体是固定的，而振源提 供的测试频率变化在每次测试中的变化方式也是确定的，因此可以得出对于麦克风主体的 电压信号曲线基本是相同的，因此通过比较每次测试获得的该曲线作为测准的一个标志， 进行比较，若该曲线之间出现明显的差异，则表明出现差异较大的那一次测试误差较大，需 要重新测试，以此提高测试数据的有效性。 步骤S50包括有以下步骤： S51：选择特定的频率区间作为目标区间； S52：在目标区间整体振幅最小的咪头电压信号，该曲线所测试的固定座为本次所 有测试的固定座中在目标区间内，减振效果最佳的固定座。 因为对于测试过程而言，收集的数据一般相对详细，但是在实际使用时，并不是所 有测试获得的数据都有实际的应用意义，特别是部分麦克风有特定的使用环境，特定的使 用对象。固定座的减振效果因结构而异，不会在所有频率区间都表现为最优，因此只需要在 特定的频率区间内表现最优，即满足工程设计的需要，认为该固定座减振效果最优。故在判 断固定座减振效果时，将测得的数据选定目标区间判断，更有利选取合适的固定座。 步骤S20中调节振源的频率，使得振源振动频率以一定的增减速度进行变化。 振源频率进行连续的，匀速的变化，有利于测试器收集连续的数据，形成连续的变 化曲线，更有利于减振效果的判断，同时因为振源频率突变容易造成测试误差，因此连续匀 速的变化测得数据更准确，效率更高。 步骤S20中第二测试器对咪头的振动测试方式为激光测振方式。 激光测振的方式是利用激光测试仪，将激光测量目标设置为咪头，咪头在振动时， 激光测试仪将具体测试到的振幅大小转化为电压信号，从而在不接触的情况下测得咪头的 振幅大小，减少因测试设备的接触而造成的测试误差；另外，激光测试仪改变了原有的听测 方式，杜绝了咪头因自身的振动录入的噪声影响测试效果的影响，提高了测试结果的准确 性。 步骤S20中第一测试器对麦克风主体的振动测试方式为接触测振方式。 因为麦克风主体自身质量较大，同时结构为刚性，在振动中不易发生形变，因此采 用接触测振方式能够测准。接触测振方式通常是利用振动测试仪，将振动测试传感器与麦 克风主体接触连接，振动测试仪将实时测得的振幅大小转化为电压信号。 步骤S20中，信号分析设备将获得的实时信号以可视化的方式进行输出。 步骤S50中，均为可视化的操作和结果输出。 可视化数据输出方式，指的是实时测得的数据能够在具有显现功能的设备上进行 显示，通过直观地观看测得电压信号曲线的变化，能够从直观上比较不同固定座之间的减 振效果差异，有利于比较；而可视化操作能够在可视化数据输出的基础上，对输出的数据进 行直接操作，便于进行分析和筛选，提高操作便利性。 4 CN 111601226 A 说　明　书 3/4 页 本发明具有以下的有益效果： 1 .测试过程与测试结果可量化。通过测试器将实际产生的振动转化为电信号，振 动幅度的大小转化电压有效值的大小，直接改变现有测试方法的弊端，将在不同振动频率 下的电压曲线在可视化的状态下直接进行比较，能够使得现有的主观测试变成量化测试结 果，提高检测准确率。 2.测试结果可进行针对性筛选，满足不同使用情景下的减振需求。对于不同麦克 风，使用场景不一样，咪头受到的主要振动频率不一样，而优秀的固定座的减振效果不一定 在所有振动频率下都是最优秀，因此测得咪头振动曲线后，根据需要选定目标区间的振动 频率，在目标区间内进行比较，能够获得更贴近产品定位，在实际使用中减振效果更好的固 定座。 3.含有数据测准比较，能够保证未测准的数据及时提示，重新测试。在进行固定座 减振效果的比对之前，首先对麦克风主体的各次实时振动信号曲线进行比对。通过对曲线 的重合程度能够及时发现测试误差较大的对应的固定座，从而方便测试人员重新测试，提 高最终固定座减振效果的比对准确性。 4.测试咪头的测试器采用采用了激光测振器。该设备的测试方式是通过激光进行 测量振动，即将现有的振动测试方式“振动-声音”，变成了“振动-振动幅度-光信号-电信 号”，将原有的因为振源的振动而产生的噪声完全去除，测试精度极大地提高；另外利用激 光这种非接触式检测，避免了测试器与咪头进行直接接触，减少测试设备对测试结果的影 响。 附图说明 图1为本发明一种麦克风咪头固定座减振效果测试方法的实施例1的测试方法流 程图。 图2为本发明一种麦克风咪头固定座减振效果测试方法的实施例1的设备连接示 意图。 图3为本发明一种麦克风咪头固定座减振效果测试方法的实施例1的测试结果图。 图4为本发明一种麦克风咪头固定座减振效果测试方法的实施例2的测试结果图。
