技术摘要：
本发明公开了一种带有远程监测与控制功能的污水净化装置，包括底板、净化罐、控制柜，所述底板下端四角处设置有支撑腿，所述底板上端中部设置有所述净化罐，所述净化罐上端一侧设置有进水管，所述净化罐上靠近所述进水管侧壁下端设置有排水管，所述排水管内底端设置有  全部
背景技术：
随着社会的发展，以及科技的进步，工业的生产水平的到了极大的提高，但与此同 时在工厂生产的过程中，所产生的污水也在逐年的增加，这些污水的排放给人们的生活环 境带来了极大的危害，因此在排放前需要对污水进行处理。处理污水时常会用到污水净化 处理装置，传统的污水处理装置，结构简单，功能单一，其通常是用一个净化池对污水进行 集中过滤，过滤效果差，且其不具有远程监测和控制功能，不利于提高污水净化效率
技术实现要素：

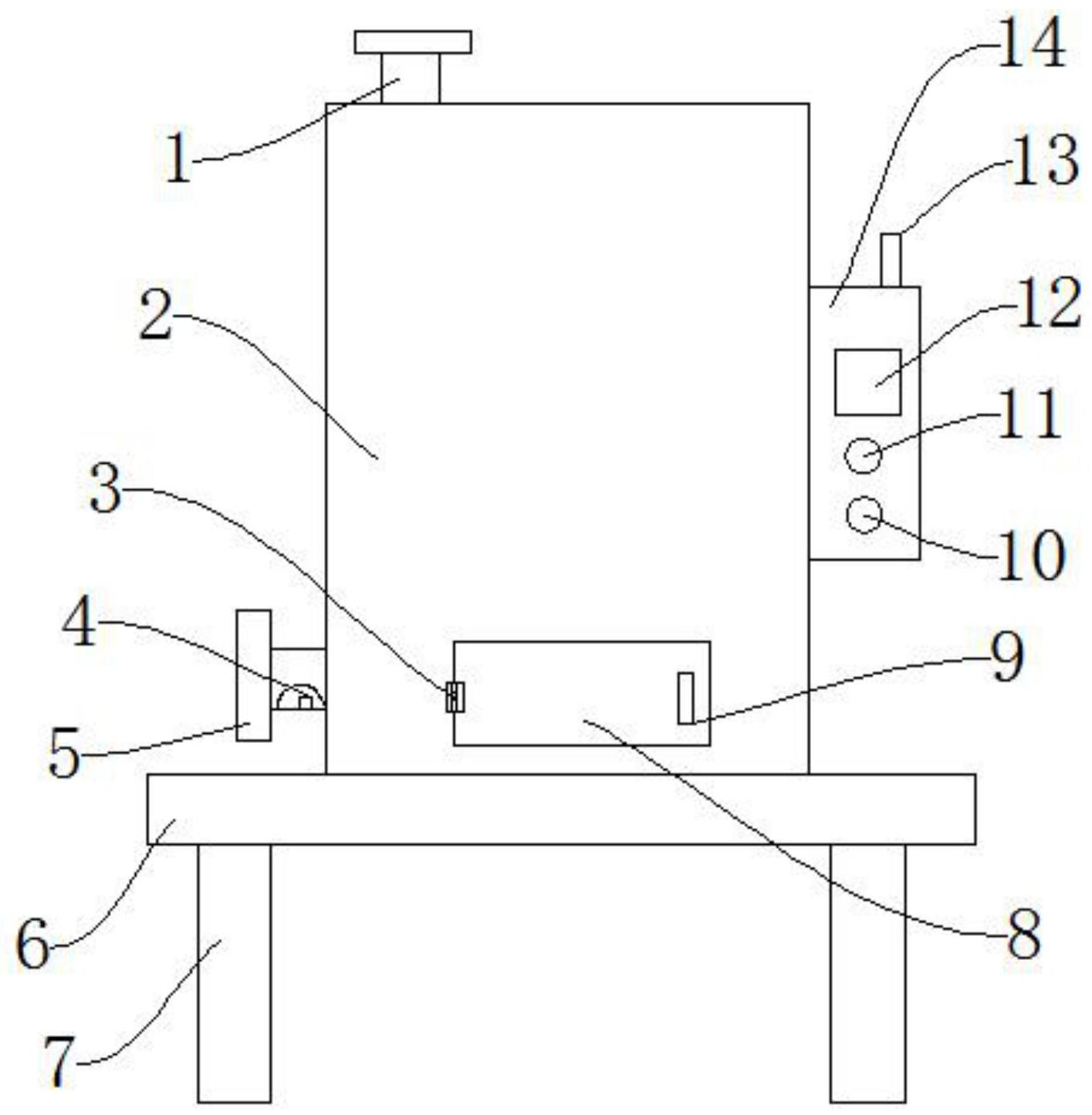

本发明的目的就在于为了解决上述问题而提供一种带有远程检测与控制功能的 污水净化装置。 本发明通过以下技术方案来实现上述目的： 一种带有远程监测与控制功能的污水净化装置，包括底板、净化罐、控制柜，所述 底板下端四角处设置有支撑腿，所述底板上端中部设置有所述净化罐，所述净化罐上端一 侧设置有进水管，所述净化罐上靠近所述进水管侧壁下端设置有排水管，所述排水管内底 端设置有测量头，所述净化罐侧壁上远离所述排水管一侧设置有清理门，所述清理门上设 置有拉槽、活页，所述净化罐侧壁上远离所述清理门一侧设置有所述控制柜，所述控制柜上 端一侧设置有控制棒，所述控制柜上靠近所述控制棒侧壁上设置有显示屏、开关按钮、重置 按钮，所述控制柜内设置有电源、控制器、处理器，所述净化罐内底端设置有电机、增压泵， 所述净化罐内远离所述电机上方设置有净化盒、活性污泥、漏槽、细滤盒、活性炭、粗滤盒、 石子。 上述结构中，使用前首先通过所述进水管，向所述净化罐内通入污水，然后按下所 述开关按钮使所述电源接通，所述电源接通后使所述显示屏亮起，所述电源接通过所述控 制器使所述电机工作，所述电机通过所述增压泵给所述净化盒内增压，污水进入到所述净 化罐内后经所述粗滤盒，可过滤掉大颗粒杂质，污水经过粗过滤后进入到所述细滤盒内，经 过所述细滤盒过滤后，可滤掉污水中的小颗粒杂质，经所述细滤盒过滤后的污水，经过所述 漏槽进入到所述净化盒内，在所述活性污泥的作用下，对污水中的有害物质进行净化，净化 后的污水在所述增压泵的作用下，最终由所述排水管排出，通过所述测量头可测得所述排 水管处的水流量，并在所述显示屏上显示，所述显示屏上的信息经所述处理器处理后，通过 所述控制棒传出，当所述活性污泥失去活性后会在所述净化盒内沉积，进而降低水流量，此 时通过所述控制棒将故障信息传出，以便及时修理。 为了进一步提高污水净化效率，所述拉槽设置在所述清理门上一侧，所述活页铰 接在所述清理门上远离所述拉槽一侧。 3 CN 111547945 A 说　明　书 2/3 页 为了进一步提高污水净化效率，所述显示屏通过卡槽固定在所述控制柜侧壁上端 中部，所述开关按钮通过卡槽固定在所述显示屏正下方，所述重置按钮通过卡槽固定在所 述开关按钮正下方。 为了进一步提高污水净化效率，所述电源通过卡槽固定在所述控制柜内上端一 侧，所述控制器通过卡槽固定在所述控制柜内远离所述电源一侧，所述处理器通过卡槽固 定在所述控制柜内底端中部。 为了进一步提高污水净化效率，所述电机通过卡槽固定在所述净化罐内底端一 侧，所述增压泵通过卡槽固定在所述净化罐内远离所述电机一侧。 为了进一步提高污水净化效率，所述净化盒焊接在所述电机正上方，所述净化盒 内设置有所述活性污泥，所述净化盒顶端中部焊接有所述漏槽，所述漏槽上端焊接有所述 细滤盒，所述细滤盒内设置有所述活性炭，所述细滤盒正上方焊接有所述粗滤盒，所述粗滤 盒内设置有所述石子。 为了进一步提高污水净化效率，所述开关按钮与所述电源电连接，所述电源与所 述显示屏、所述控制器电连接，所述控制器与所述处理器、所述电机电连接。 有益效果在于：本发明集检测和远程控制功能于一体，操作便捷，通过控制棒和显 示屏，可在污水净化时，及时的发现并清除故障，净化效果好，有利于提高污水净化效率。 附图说明 图1是本发明所述一种带有远程检测与控制功能的污水净化装置的结构示意图； 图2是本发明所述一种带有远程检测与控制功能的污水净化装置中净化罐内部的 结构示意图； 图3是本发明所述一种带有远程检测与控制功能的污水净化装置中控制柜内部的 结构示意图。 附图标记说明如下：1、进水管；2、净化罐；3、活页；4、测量头；5、排水管；6、底板；7、 支撑腿；8、清理门；9、拉槽；10、重置按钮；11、开关按钮；12、显示屏；13、控制棒；14、控制柜； 15、粗滤盒；16、细滤盒；17、漏槽；18、净化盒；19、电机；20、增压泵；21、活性污泥；22、活性 炭；23、石子；24、电源；25、控制器；26、处理器。
