技术摘要：
本发明公开了一种钢索固定装置，包括固定架、固定块、安装块和钢索，本发明涉及钢索固定装置技术领域。该钢索固定装置，利用钢索调节块可以方便的实现钢索无限调节，另外利用调节螺钉在调节螺纹孔的内部活动，下压活动柱与钢索调节块，有效地起到微调钢索的作用，采用  全部
背景技术：
钢索用多根或多股细钢丝拧成的挠性绳索，钢索是由多层钢丝捻成股，再以绳芯 为中心，由一定数量股捻绕成螺旋状的绳，在物料搬运机械中，供提升、牵引、拉紧和承载之 用，它的强度高、自重轻、工作平稳、不易骤然整根折断，工作可靠。 目前市场上常见的有中空螺纹杆结构的钢索固定装置，在使用时将一端插入钢索 后将钢索绳接头压扁，起到固定作用，此类钢索固定装置在钢索压扁固定后，钢索长度的调 节范围是由螺纹杆的螺纹长度决定的，可调节范围有限，且固定钢索的压紧力不可控，有脱 出风险，一旦松动脱出就需要更换配件，甚至需要换钢索，维护成本高。
技术实现要素：

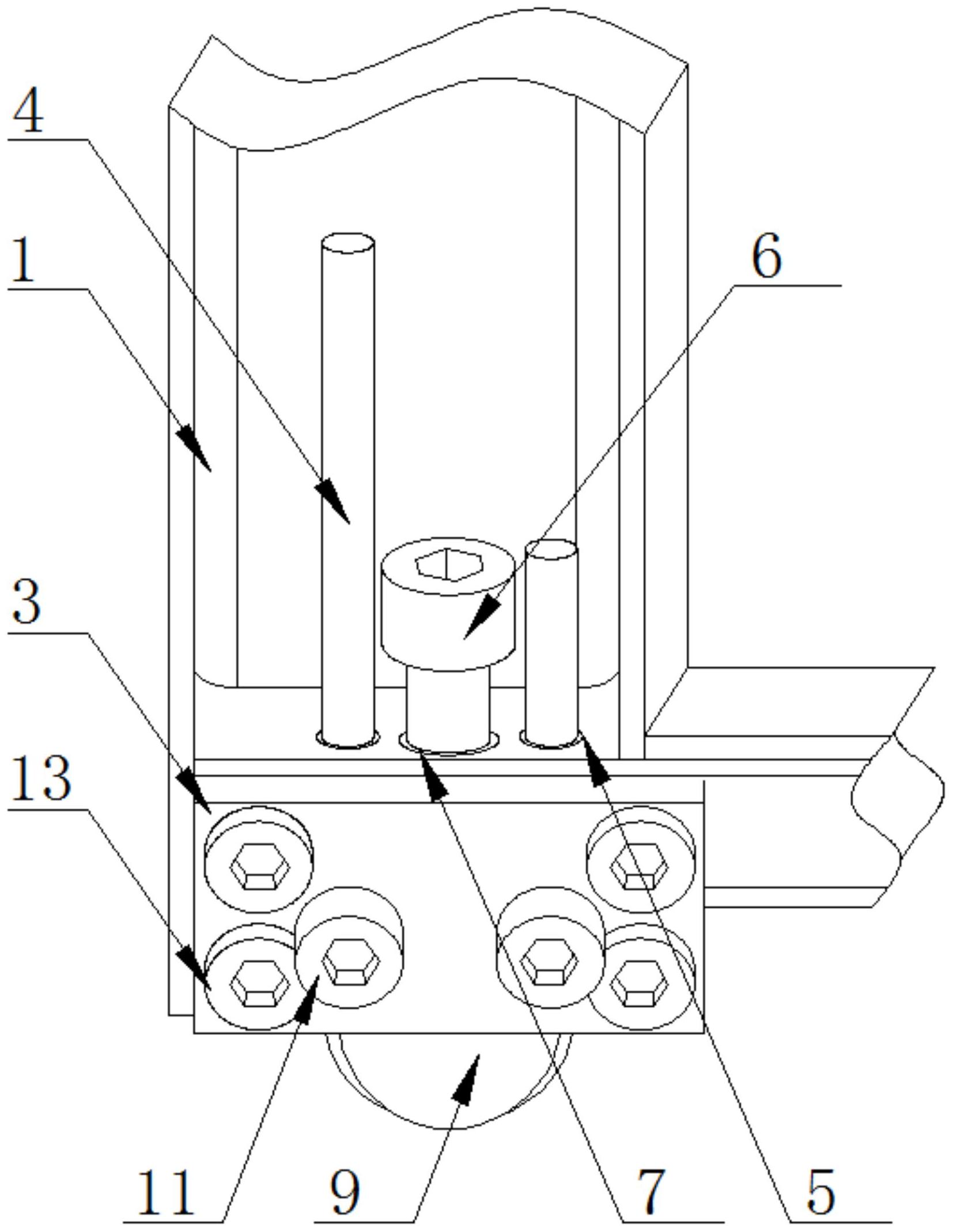

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种钢索固定装置，解决了现有的钢索固定 装置对于钢索长度的可调节范围有限，且固定钢索的压紧力不可控，有脱出风险，一旦松动 脱出就需要更换配件，甚至需要换钢索，维护成本高的问题。 (二)技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种钢索固定装置，包括固 定架、固定块、安装块和钢索，所述固定块的背面与固定架的正面固定连接，并且安装块的 背面与固定块的正面固定连接，所述安装块的内部开设有与钢索相适配的活动孔，并且活 动孔的内壁与钢索的表面滑动连接，所述安装块顶部的中部螺纹连接调节螺钉，并且安装 块的内部开设有与调节螺钉相适配的调节螺纹孔，所述调节螺纹孔内部的底端活动连接有 活动柱，并且活动柱的底端固定连接有钢索调节块，所述钢索调节块的底部开设有弧形槽， 并且弧形槽的内壁与钢索的表面相接触，所述安装块正面的两侧均螺纹连接紧固螺钉，所 述安装块正面的两侧均开设有与紧固螺钉相适配的紧固螺纹孔，并且两个紧固螺纹孔的内 部分别与两个活动孔的内部连通。 优选的，所述安装块的背面与固定块的正面通过安装螺钉固定连接，所述安装螺 钉位于安装块与固定块的内部设置有四个，并且安装块与固定块的内部均开设有与安装螺 钉相适配的安装螺纹孔。 优选的，所述安装块正面的四周均开设有与安装螺钉相适配的凹槽，并且四个凹 槽分别与四个安装螺纹孔的内部连通。 优选的，所述固定架的顶部开设有与调节螺钉相适配的第一通孔，并且调节螺钉 的表面与第一通孔的内壁滑动连接。 优选的，所述固定架顶部的两侧均开设有与钢索相适配的第二通孔，并且两个第 二通孔的内壁均与钢索的表面滑动连接。 3 CN 111550524 A 说　明　书 2/4 页 优选的，所述弧形槽的内壁开设有斜齿。 优选的，所述安装螺钉的表面与凹槽内壁的底部之间设置有垫片。 优选的，所述钢索的一端依次穿过位于右侧第二通孔、位于右侧活动孔、弧形槽、 位于左侧活动孔与位于左侧第二通孔。 (三)有益效果 本发明提供了一种钢索固定装置。与现有技术相比具备以下有益效果： (1)、该钢索固定装置，通过安装块的内部开设有与钢索相适配的活动孔，并且活 动孔的内壁与钢索的表面滑动连接，安装块顶部的中部螺纹连接调节螺钉，并且安装块的 内部开设有与调节螺钉相适配的调节螺纹孔，调节螺纹孔内部的底端活动连接有活动柱， 并且活动柱的底端固定连接有钢索调节块，钢索调节块的底部开设有弧形槽，并且弧形槽 的内壁与钢索的表面相接触，通过将左侧紧固螺钉在紧固螺纹孔中连接，利用左侧紧固螺 钉固定钢索，拉伸右侧钢索，再将右侧紧固螺钉在紧固螺纹孔中连接，利用右侧紧固螺钉固 定钢索，固定后放松左侧紧固螺钉，拉伸左侧钢索，不断左右交替，从而达到无限调节钢索 的作用，另外利用调节螺钉在调节螺纹孔的内部活动，下压活动柱与钢索调节块，有效地起 到微调钢索的作用。 (2)、该钢索固定装置，通过安装块正面的两侧均螺纹连接紧固螺钉，安装块正面 的两侧均开设有与紧固螺钉相适配的紧固螺纹孔，并且两个紧固螺纹孔的内部分别与两个 活动孔的内部连通，采用紧固螺钉在紧固螺纹孔中进行使用，对活动孔中的钢索利用压紧 进行固定，这样的固定方式对钢索的压紧力可控，即使钢索出现松动，只需要再次对紧固螺 钉进行紧固，维护简单。 (3)、该钢索固定装置，通过弧形槽的内壁开设有斜齿，利用斜齿与钢索的表面产 生阻力，使钢索不易出现打滑，另外由于紧固螺纹孔的下方是凹型，紧固螺钉下压钢索可以 更有效防止钢索滑动，将两个紧固螺钉同时拧紧，使紧固度增强，对钢索的固定更加稳固。 附图说明 图1为本发明钢索固定装置结构的立体图； 图2为本发明钢索固定装置结构的爆炸图； 图3为本发明钢索调节块结构的仰视图； 图4为本发明安装块结构的剖视图。 图中，1-固定架、2-固定块、3-安装块、4-钢索、5-活动孔、6-调节螺钉、7-调节螺纹 孔、8-活动柱、9-钢索调节块、10-弧形槽、11-紧固螺钉、12-紧固螺纹孔、13-安装螺钉、14- 安装螺纹孔、15-凹槽、16-第一通孔、17-第二通孔。
