技术摘要：
提供了一种有机发光显示器。该有机发光显示器包括：基底，包括第一区域、第二区域以及位于所述第一区域与所述第二区域之间的第三区域；绝缘层，位于所述基底上，所述基底和所述绝缘层中的每个在所述第一区域中具有开口；像素阵列，位于在所述绝缘层上，所述像素阵列包  全部
背景技术：
随着在某种程度上因显示装置的相对小的厚度和相对轻的重量而增大使用范围， 传统的显示装置的使用已经变得多样化。 具体地，最近已经研究和制造了平板显示装置。 考虑到显示装置可以以平面形状来形成，可以使用各种合适的方法来设计显示装 置的形状。可以应用于或连接到显示装置的功能也在增加。
技术实现要素：

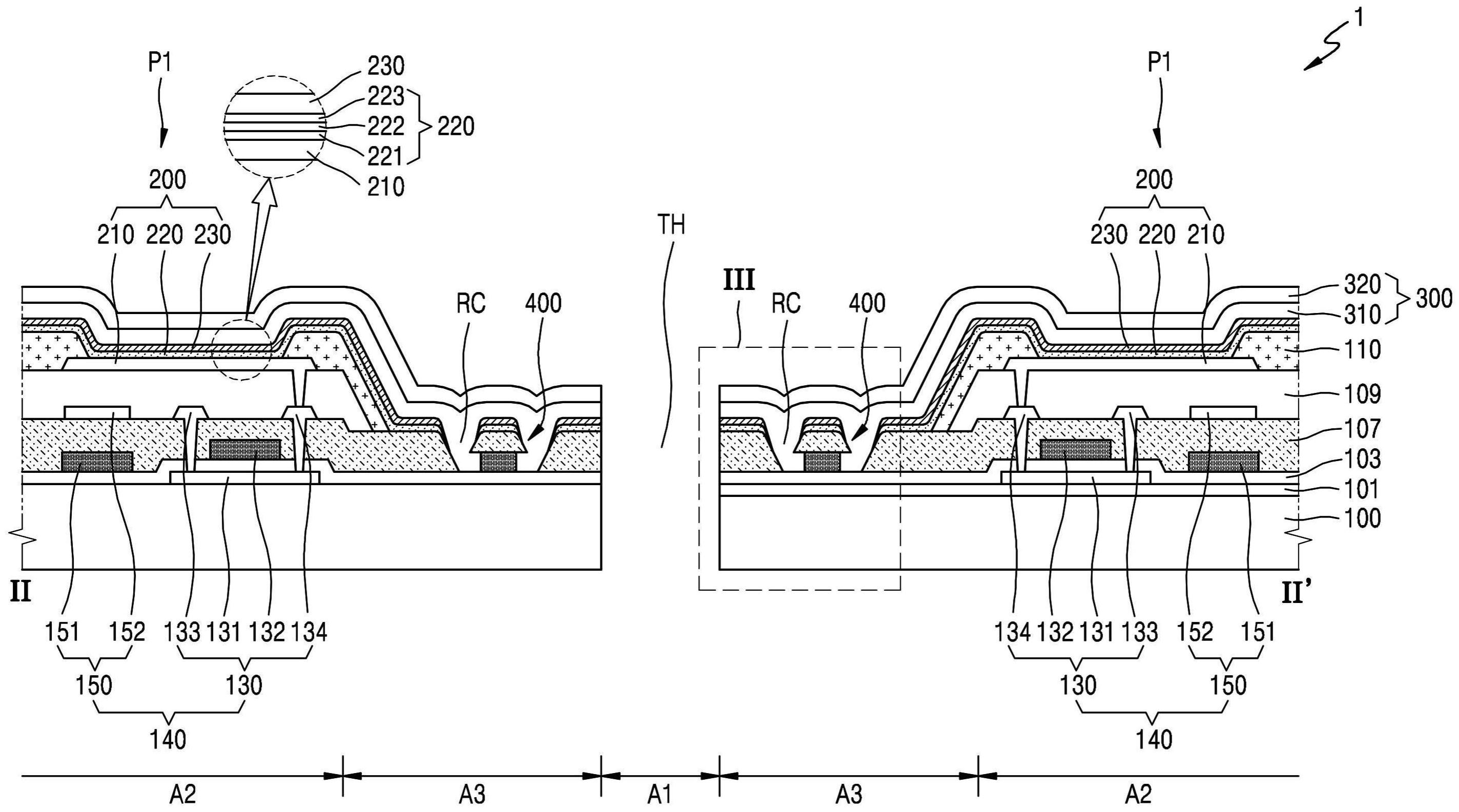

本发明的一个或更多个实施例的方面指向一种包括通孔(例如，开口)的显示装 置。 另外的方面将在随后的描述中部分地被阐述，并且部分地将通过所述描述变得清 楚，或者可通过本实施例的实践而被获知。 根据一个或更多个示例性实施例，提供一种有机发光显示器，包括：基底；绝缘层， 在基底上，基底和绝缘层具有穿过其中的开口；像素阵列，在绝缘层上，像素阵列包括围绕 开口的多个像素，多个像素之中的邻近开口的第一像素包括像素电极层、在像素电极层上 的中间层以及在中间层上的对电极层；以及台阶部，在基底上并且邻近开口，台阶部具有底 切台阶，其中，中间层包括有机发射层，其中，中间层和对电极层中的至少一者朝向开口延 伸并且被台阶部断开。 在实施例中，基底具有与开口对应的第一区域、与像素阵列对应的第二区域以及 在第一区域和第二区域之间的第三区域，台阶部在第三区域中。 在实施例中，绝缘层包括在绝缘层的厚度方向上是凹进的凹陷，台阶部在凹陷内。 在实施例中，台阶部包括：在凹陷内的第一层；以及在第一层上方的第二层，其中， 第一层的上部的宽度小于第二层的下部的宽度。 在实施例中，第一层和第二层包括不同的材料。 在实施例中，第一层包括金属。 在实施例中，第一像素还包括电连接到像素电极层的像素电路，像素电路包括具 有栅电极、有源层、源电极和漏电极的薄膜晶体管(TFT)，像素电路还包括具有下电极和上 电极的存储电容器。 在实施例中，第一层包括与栅电极、源电极、漏电极、下电极和上电极中的一者的 材料相同的材料。 4 CN 111584730 A 说　明　书 2/15 页 在实施例中，第二层包括与绝缘层的材料相同的材料。 在实施例中，第一层的厚度大于中间层和对电极层中的至少一层的厚度。 在实施例中，有机发光显示器还包括覆盖中间层和对电极层中的至少一层的保护 层。 在实施例中，保护层包括有机层和无机层中的至少一者，有机层包括有机-无机复 合颗粒。 根据一个或更多个示例性实施例，提供一种制造有机发光显示器的方法，该方法 包括：在基底上形成绝缘层，基底具有第一区域、第二区域以及在第一区域与第二区域之间 的第三区域；在基底的第三区域中形成台阶部，台阶部具有底切台阶；在基底的第二区域中 形成像素阵列，像素阵列包括多个像素；以及形成与第一区域对应并且穿过基底和绝缘层 的开口，其中，形成像素阵列的步骤包括：形成像素电极层；在像素电极层上形成中间层，中 间层包括有机发射层；以及在中间层上形成对电极层，其中，中间层和对电极层中的至少一 者朝向开口延伸并且被台阶部断开。 在实施例中，台阶部包括第一层和在第一层上的第二层，第一层包括金属，第一层 的上表面的宽度小于第二层的下表面的宽度。 在实施例中，形成台阶部的步骤包括：在绝缘层的下方形成预备第一层；部分地蚀 刻绝缘层，使得绝缘层的保留在预备第一层上方的部分形成台阶部的第二层，并且使得预 备第一层的端部暴露；以及通过去除预备第一层的所述端部来形成第一层。 在实施例中，形成第一层的步骤和形成像素电极层的步骤在同一蚀刻工艺期间执 行。 在实施例中，所述方法还包括：在基底的第二区域中形成像素电路，像素电路连接 到像素电极层，像素电路包括具有栅电极、有源层、源电极和漏电极的薄膜晶体管(TFT)，像 素电路还包括具有下电极和上电极的存储电容器。 在实施例中，第一层包括与栅电极、源电极、漏电极、下电极和上电极中的一者的 材料相同的材料。 在实施例中，第一层的厚度大于中间层和对电极层中的至少一层的厚度。 在实施例中，所述方法还包括形成覆盖中间层和对电极层的至少一层的断开部分 的保护层。 附图说明 通过下面结合附图对示例性实施例的描述，这些和/或其他的方面将变得清楚和 更容易理解，在附图中： 图1是根据本发明的实施例的有机发光显示器的示意性平面图； 图2是沿着图1的线II-II’截取的剖视图，其示出了根据本发明的实施例的有机发 光显示器的横截面； 图3是示出从图2的横截面摘取的区域III的剖视图； 图4A-图4G是示出根据本发明的实施例的制造有机发光显示器的方法的剖视图； 图5是根据本发明的另一个实施例的有机发光显示器的剖视图； 图6A-图6F是示出根据另一个实施例的制造有机发光显示器的方法的剖视图； 5 CN 111584730 A 说　明　书 3/15 页 图7是根据本发明的另一个实施例的有机发光显示器的剖视图； 图8A-图8E是示出根据本发明的另一个实施例的制造有机发光显示器的方法的剖 视图； 图9是根据本发明的另一个实施例的有机发光显示器的剖视图； 图10A-图10E是示出根据本发明的另一个实施例的制造有机发光显示器的方法的 剖视图；以及 图11A-图11C示出包括根据本发明的实施例的有机发光显示器的电子设备。
