技术摘要：
本发明提供一种纺织机械用纱线导线防缠绕机构及其操作方法。所述纺织机械用纱线导线防缠绕机构，包括底板；支撑架，所述支撑架的底部设置于所述底板的顶部循环组件，所述循环组件的两侧分别设置于所述支撑架内壁两侧的顶部；收集组件，所述收集组件的两侧粉笔设置于所  全部
背景技术：
纺织机械就是把天然纤维或化学纤维加工成为纺织品所需要的各种机械设备，纺 织机械，纱线是一种纺织品，用各种纺织纤维加工成一定细度的产品，用于织布、制绳、制 线、针织和刺绣等，分为短纤维纱，连续长丝等。 利用纺织机械加工出来的纱线为了更好的使用以及运输，需要将纱线缠绕在载体 上，在缠绕的过程中，如果纱线存在绕线的现象，就会很容易导致纱线断裂。 因此，有必要提供一种纺织机械用纱线导线防缠绕机构及其操作方法解决上述技 术问题。
技术实现要素：

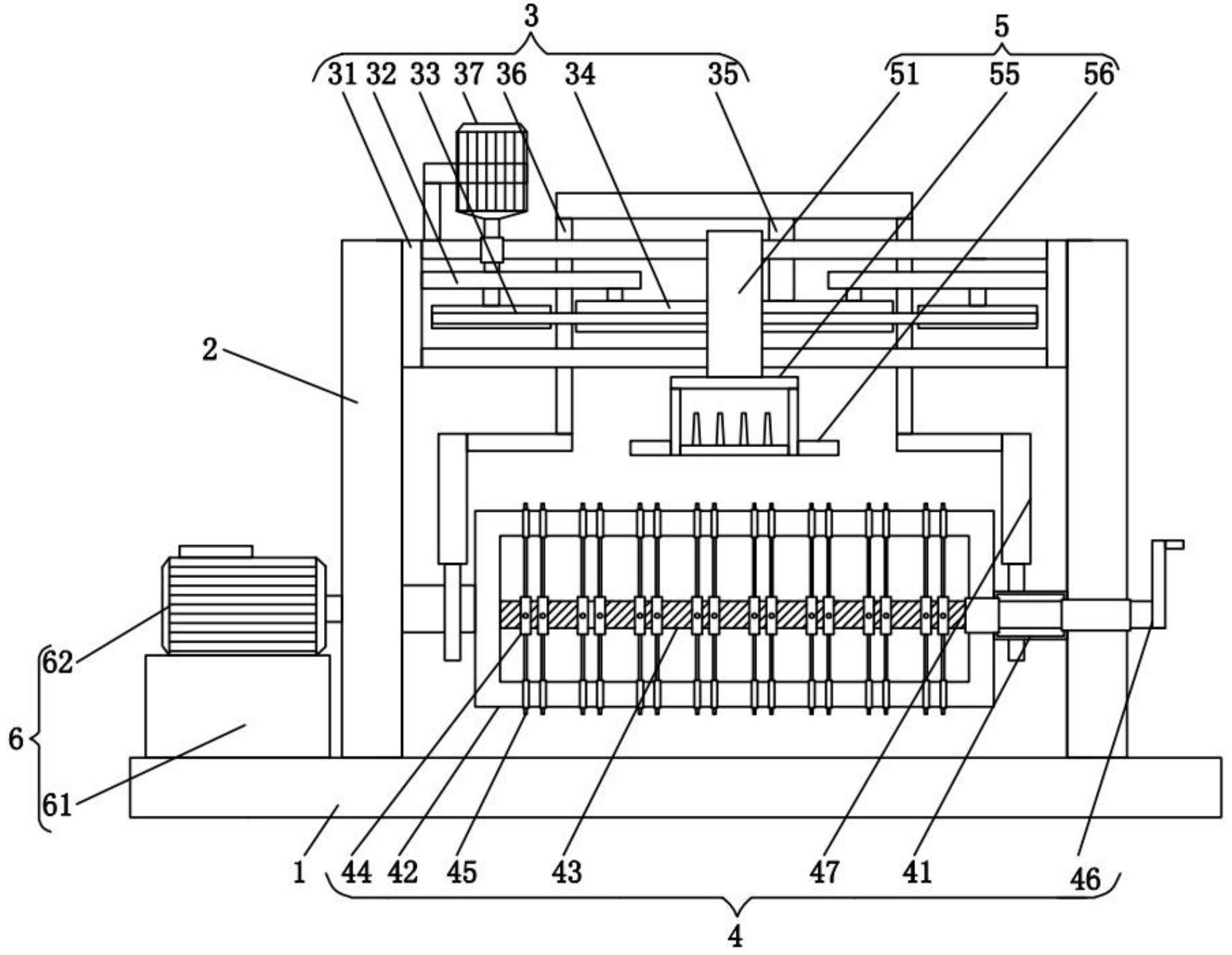

本发明提供一种纺织机械用纱线导线防缠绕机构及其操作方法，解决了纱线在缠 绕的时候存在绕线的问题。 为解决上述技术问题，本发明提供的纺织机械用纱线导线防缠绕机构，包括底板； 支撑架，所述支撑架的底部设置于所述底板的顶部 循环组件，所述循环组件的两侧分别设置于所述支撑架内壁两侧的顶部； 收集组件，所述收集组件的两侧粉笔设置于所述支撑架内壁两侧的底部； 辅助组件，所述辅助组件设置于所述循环组件上； 动力组件，所述动力组件的底部设置于所述底板顶部的左侧。 优选的，所述循环组件包括循环架，所述循环架的两侧分别与支撑架内壁的两侧 固定连接，所述循环架内壁的两侧均固定连接有循环连接板，两个所述循环连接板的底部 均转动连接有皮带轮，两个所述皮带轮通过皮带传动连接，两个所述循环连接板的底部且 位于两个所述皮带轮相对的一侧之间滑动连接有控制板，所述支撑架顶部的左侧设置有循 环电机，所述循环电机的输出轴贯穿循环连接板且延伸至循环连接板的外部，所述循环电 机的输出轴与皮带轮的顶部固定连接。 优选的，所述控制板的顶部固定连接有调整板，所述调整板的顶背面设置有控制 杆。 优选的，所述收集组件包括两个转动轴，两个所述转动轴相离的一侧分别与支撑 架内壁两侧的底部转动连接，两个所述转动轴相对的一侧之间设置有收集筒，所述收集筒 内壁的左侧转动连接有螺纹杆，所述螺纹杆的右侧依次贯穿收集筒、转动轴和支撑架且延 伸至支撑架的外部。 优选的，所述螺纹杆的表面设置有连接环，所述连接环的表面设置有限位杆，所述 限位杆的一端贯穿收集筒且延伸至收集筒的外部，所述螺纹杆的右侧设置有转动把手，两 4 CN 111573409 A 说　明　书 2/4 页 个所述转动轴的表面均设置有斜板。 优选的，所述辅助组件包括移动架，所述移动架的内壁设置于所述循环组件的表 面，所述移动架内壁的两侧之间均贯穿有接触杆，两个所述接触杆相对的一侧均设置有接 触块，两个所述接触杆相离的一侧均设置有摩擦块，所述移动架的底部设置有梳线框，所述 梳线框的两侧均设置有辅助杆。 优选的，所述动力组件包括支撑座，所述支撑座的顶部设置有动力电机。 一种纺织机械用纱线导线防缠绕机构的操作方法，包括以下步骤： 第一步：调整收集组件；通过转动把手转动螺纹杆，螺纹杆转动的时候将会带动连 接环运动，两个连接环运动的时候将会带动限位杆运动，当两个限位杆之间的距离为一组 纱线的宽度时，停止转动转动把手； 第二步：固定纱线；首先将纱线的一端穿过辅助组件上的梳线框，之后再将纱线的 一端固定在收集筒上即可； 第三步：启动装置；首先动力电机将会带动收集筒进行转动，收集筒在转动的时候 将会把纱线给绕在收集筒上，在收集筒缠绕纱线的同时，循环组件将会通过辅助组件带动 纱线左右循环运动，循环电机将会带动皮带轮转动，皮带轮转动的时候，皮带也将会运动， 而与皮带接触的摩擦块将会随着皮带的运动而带动移动架进行运动，移动架在移动的时候 将会通过带动梳线框运动从而让纱线向一侧运动，当辅助杆在移动的时候，触碰到斜板的 时候，斜板将会通过控制杆和调整板带动控制板移动，控制板在移动的时候将会触碰到移 动架上另一个接触块，然后移动架将会向另一个方向运动，运动的时候也将会带动纱线向 另一个方向运动。 与相关技术相比较，本发明提供的纺织机械用纱线导线防缠绕机构及其操作方法 具有如下有益效果： 本发明提供一种纺织机械用纱线导线防缠绕机构及其操作方法，通过循环组件和 辅助组件的配合使用，可以控制纱线左右运动，这样可以让纱线平均的缠绕在收集筒上，提 高了装置使用时的效率，同时与可以让纱线更好的进行收集，通过收集组件的使用，可以利 用限位杆让纱线平均的缠绕在收集筒上，避免了缠绕的过程中出现纱线绕线的情况发生， 提高了装置绕线的效率，通过辅助组件中的梳线框的使用，可以让纱线在缠绕的过程中更 加的有规律，提高了装置自身的实用性。 附图说明 图1为本发明提供的纺织机械用纱线导线防缠绕机构及其操作方法的一种较佳实 施例的结构示意图； 图2为图1所示循环组件俯视的结构示意图； 图3为图1所示斜板俯视的结构示意图； 图4为图1所示移动架侧视的结构示意图。 图中标号：1、底板，2、支撑架，3、循环组件，31、循环架，32、循环连接板，33、皮带 轮，34、控制板，35、调整板，36、控制杆，37、循环电机，4、收集组件，41、转动轴，42、收集筒， 43、螺纹杆，44、连接环，45、限位杆，46、转动把手，47、斜板，5、辅助组件，51、移动架，52、接 触杆，53、接触块，54、摩擦块，55、梳线框，56、辅助杆，6、动力组件，61、支撑座，62、动力电 5 CN 111573409 A 说　明　书 3/4 页 机。
