技术摘要：
本发明涉及采暖设备技术领域，且公开了一种家用无烟竹炭炉取暖设备，包括底座和炉体，炉体设置在底座顶部，底座为空心矩形体且底座前侧壁面为镂空，炉体为空心圆柱体，炉体固定安装在底座顶部且与底座腔内连通，底座腔内设置有集灰装置。通过设置竹炭辅助装置，实现了  全部
背景技术：
传统技术的家庭无烟竹炭燃烧常使用炉盆进行之间燃烧取暖，传统的技术较为简 单，将点燃的无烟竹炭裸露摆设在炉盆内，传统的技术无法对无烟竹炭的燃烧过程进行调 节，不方便家庭使用者的使用，并且家庭用户在通过然后的无烟竹炭进行烘干清洗的物品 或者烘烤食品时，也不方便进行对其操作。因此，针对以上的问题，亟需提出一种家用无烟 竹炭炉取暖设备。
技术实现要素：

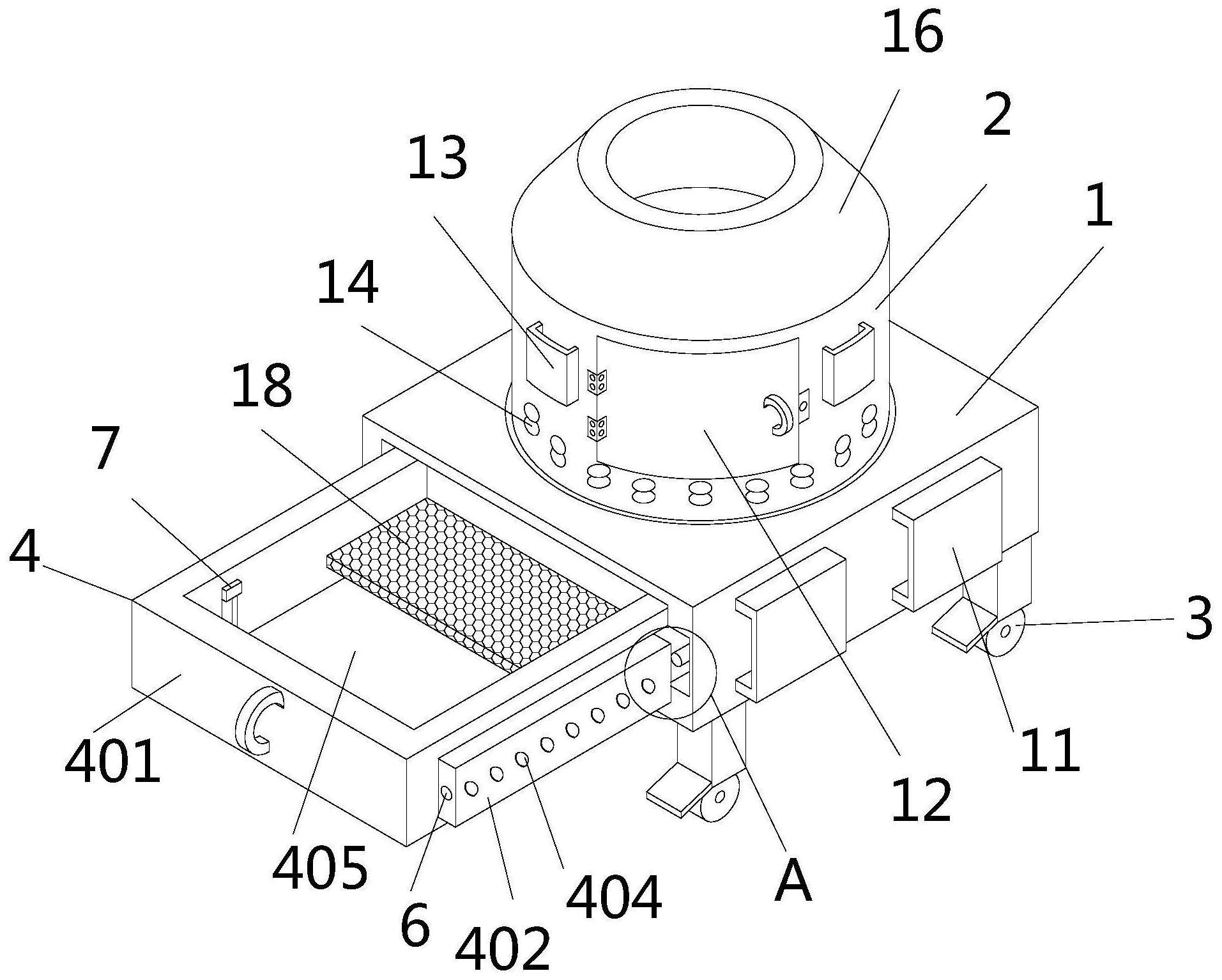

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种家用无烟竹炭炉取暖设备，具备结构简 单、方便家庭使用者的使用、提高无烟竹炭的使用效率和燃烧效率等优点，解决了传统的技 术较为简单，将点燃的无烟竹炭裸露摆设在炉盆内，传统的技术无法对无烟竹炭的燃烧过 程进行调节，不方便家庭使用者的使用，并且家庭用户在通过然后的无烟竹炭进行烘干清 洗的物品或者烘烤食品时，也不方便进行对其操作的问题。 (二)技术方案 为实现上述结构简单、方便家庭使用者的使用、提高无烟竹炭的使用效率和燃烧 效率的目的，本发明提供如下技术方案：一种家用无烟竹炭炉取暖设备，包括底座和炉体， 炉体设置在底座顶部，底座为空心矩形体且底座前侧壁面为镂空，炉体为空心圆柱体，底座 底部通过四个支撑腿均活动安装有万向轮，炉体固定安装在底座顶部且与底座腔内连通， 底座腔内设置有集灰装置，集灰装置由框体、滑块、定位杆、导球和底板组成，框体为矩形框 体且中部为镂空，滑块和定位杆的数量为两个，两个滑块分别固定安装在框体的左右两侧， 底座腔内左右两侧壁面开设有与滑块相互卡合的滑槽，两个定位杆分别固定安装在对应的 滑槽内，两个滑块均开设有与定位杆尺寸相互匹配的定位孔，导球卡合在两个滑块的外侧 壁面内且导球能够灵活转动，底板为矩形板且顶部设置有凸起，底板设置在框体的底部且 与框体底部内壁贴合，底板与框体之间设置有按压机构，炉体腔内设置有竹炭辅助装置，竹 炭辅助装置由固定环、底部筛网和圆锥盘组成，底部筛网固定安装在固定环和圆锥盘之间， 圆锥盘为从上到下直径逐渐增大的状态，固定环通过外壁套接轴承活动安装在炉体腔内底 部内壁上，且底部筛网位于框体和底板的正上方，炉体外壁一侧开设有窗口，窗口外壁通过 铰链活动安装有炉门，炉体底部外壁开设有呈环形分布的通风孔，且每个通风孔上均设置 有控风装置。 优选的，所述按压机构由连接杆、按压块、压力弹簧和转动杆组成，转动杆贯穿底 板后端凸起壁面，转动杆的两端分别通过开设通孔活动安装在框体后端内壁上。 优选的，所述连接杆、按压块和压力弹簧的数量均两个且分为左右两组，框体前端 4 CN 111550827 A 说　明　书 2/5 页 左右两侧内壁均开设有矩形的限位槽，每组连接杆的顶端均固定安装在限位槽腔内顶部， 连接杆的底端贯穿限位槽底部壁面且固定安装在底板左右两侧顶部壁面上，每组按压块均 通过开设通孔套接在对应的连接杆外壁上，每组压力弹簧套接在连接杆外壁且处于限位槽 底部壁面与按压块底面之间。 优选的，所述控风装置由风门片、横杆、挤压弹簧和限位片组成，风门片为弧形，横 杆贯穿通风孔正上方的炉体壁面，风门片固定安装在横杆外侧顶端，限位片固定安装在横 杆内侧顶端，且挤压弹簧位于炉体内壁与限位片壁面之间。 优选的，所述圆锥盘外壁开设有均匀分的卡槽。 优选的，所述底座左右两侧外壁固定安装有呈矩形的鞋框。 优选的，所述炉体外壁固定安装有烘干盒，烘干盒腔内为空心。 优选的，所述炉体顶部固定安装有圆锥形的底台，底台从上往下直径逐渐增大，底 台内壁固定安装有第一滤网。 优选的，所述框体后侧壁面中部固定安装有第二滤网。 (三)有益效果 与现有技术相比，本发明提供了一种家用无烟竹炭炉取暖设备，具备以下有益效 果： 1、该家用无烟竹炭炉取暖设备，通过设置竹炭辅助装置，实现了更加方便的放置 点燃的无烟竹炭，更加利于无烟竹炭的燃烧，并且燃烧后产生的灰尘粉末能够从底部筛网 上落下，无需人为手动的对灰尘进行处理，提高排灰的效率，同时无烟竹炭倾斜的依靠在圆 锥盘外壁上，更加利于无烟竹炭的燃烧，提高无烟竹炭的燃烧效率，与传统技术人为对无烟 竹炭进行摆设而言，提高了取暖的效率，降低无烟竹炭燃烧之前的准备，更加利于家庭用于 的使用。 2、该家用无烟竹炭炉取暖设备，通过设置控风装置，实现了能够通过控制通风孔 的打开数量，对无烟竹炭的燃烧进行调节，结构简单，方便家庭用户的使用，并且能够更加 灵活和有效对无烟竹炭的燃烧进行调节，与传统技术无烟竹炭全部裸露在空气中而言，本 发明更加具有可调节性。 3、该家用无烟竹炭炉取暖设备，通过设置底台和第一滤网，底台从上往下直径逐 渐增大，利于对温度的集中，更加有效的家庭用户坐在炉体旁边进行取暖，将需要加热的水 体放入水壶或者锅内，再将水壶或者锅放入到底台上进行余温加热，或者将需要烘干的湿 物品放置在第一论文进行余温烘干，达到了充分利于无烟竹炭燃烧后余温的效果。 4、该家用无烟竹炭炉取暖设备，设置集灰装置，实现了将燃烧后无烟竹炭产生的 灰体进行集中的收集，便于对灰尘的集中排泄和处理，与传统技术通过灰铲进行铲灰相比 较而言，提高了对灰尘的处理效率，更加方便家庭用户的使用。 5、该家用无烟竹炭炉取暖设备，通过在框体和底座之间设置按压机构，挤压按压 块，灰体倾斜从底座上滑下，利于对灰体的排泄处理，起到配合集灰装置使用的效果，进一 步的方便灰尘的处理和排出。 6、该家用无烟竹炭炉取暖设备，通过在框体腔内设置第二滤网，家庭用户通过炉 体进行烤地瓜或者红薯时，将需要烘烤的地瓜或者红薯放入在第二滤网上，通过无烟竹炭 燃烧后产生的高温灰体对齐进行烘烤，提高对食品的烘烤效率，与传统家庭使用者使用烘 5 CN 111550827 A 说　明　书 3/5 页 烤相比较而言，避免了食品直接放入到无烟竹炭底部，导致食品烧焦的问题，提高家庭用户 使用炉体进行烘烤的效率。 7、该家用无烟竹炭炉取暖设备，通过四个万向轮对底座和炉体进行移动，方便家 庭使用者的使用，与传统的四个支撑腿设置在底面上而言，提高了对炉体的实用效率，无需 人为手动的炉体进行整体的搬运，避免对炉体搬运过程造成炉内灰尘的飞扬。 附图说明 图1为本发明主体结构示意图； 图2为本发明图1中A处放大图； 图3为本发明剖视图； 图4为本发明图3中B处放大图； 图5为本发明图3中C处放大图； 图6为本发明图3中D处放大图； 图7为本发明竹炭辅助装置结构示意图； 图8为本发明底板结构示意图。 图中：1底座、2炉体、3万向轮、4集灰装置、401框体、402滑块、403定位杆、404导球、 405底板、5滑槽、6定位孔、7按压机构、701连接杆、702按压块、703压力弹簧、704转动杆、8限 位槽、9竹炭辅助装置、901固定环、902底部筛网、903圆锥盘、10卡槽、11鞋框、12炉门、13烘 干盒、14通风孔、15控风装置、1501风门片、1502横杆、1503挤压弹簧、1504限位片、16底台、 17第一滤网、18第二滤网。
