技术摘要：
本发明提供了一种手持式地表水取样装置，包括操作杆和沉箱两大部分，所述操作杆主要起到控制取样水深的作用，包括不锈钢伸缩杆、握把、拨杆、定滑轮、第一绕线轮、第二绕线轮、导线环、第一尼龙线和第二尼龙线；所述沉箱用来采集水样，由支架、滤网、采样瓶、橡胶塞和  全部
背景技术：
水是人类生产和生活必不可少的宝贵资源，由于各地区的气候、海拔、经纬度和与 海洋间距离等空间差异，导致各地区之间水资源分布状况也大相径庭。此外，地区经济发展 水平不平衡，导致水体污染状况有所差别。正是由于这些问题的存在，给水资源利用和水环 境改善带来了很大的挑战。深入理解这些水文规律和流域产汇流机理，必然要涉及到对江 河湖泊等水体进行采样研究，剖析其内在规律。现有的地表水取样装置，大多由实验人员直 接用容器去岸边取样，虽然这方法较为简单快捷，但存在着诸多问题。主要包括：(1)江河湖 泊等水体岸边一般较为湿滑，尤其在一些坡度较大和未经修整的天然岸坡，此外，岸坡一般 植被茂盛，蛇鼠虫蚁等较多，对实验人员的人身安全存在威胁；(2)靠近岸边的水易受蒸发 和污染的影响，会对水样分析结果造成影响，应避免采集河湖岸边的滞水；(3)部分研究需 要采集不同水深的样品或对采样水深有特殊要求，需要重复多次采样，现有采样装置操作 复杂，采样效率低；(4)人工直接采取的水样未经过滤处理，含有大量杂质，不利于对水样的 进一步研究。 公开号为CN206847989U的中国实用新型专利公开了一种新型地表水取样装置，本 实用新型公开了一种新型地表水取样装置，包括一中空的细杆，细杆末端连接有缆绳，缆绳 另一端与取水样瓶的瓶盖相连，瓶盖上设置有带密封盖的抽气口，所述缆绳上设置有标志 物，取水样瓶的瓶身中部设置有若干进水口，进水口外部套有橡胶圈，橡胶圈与气管一端连 通，气管另一端与抽送气装置相连。但是该装置通过抽送气装置控制取样瓶，取水时需多次 进行抽气及充气，不便于重复进行取样；该取样装置对连接处的密封性要求较高，影响装置 的可靠性，不利于在户外的环境下组装使用。
技术实现要素：

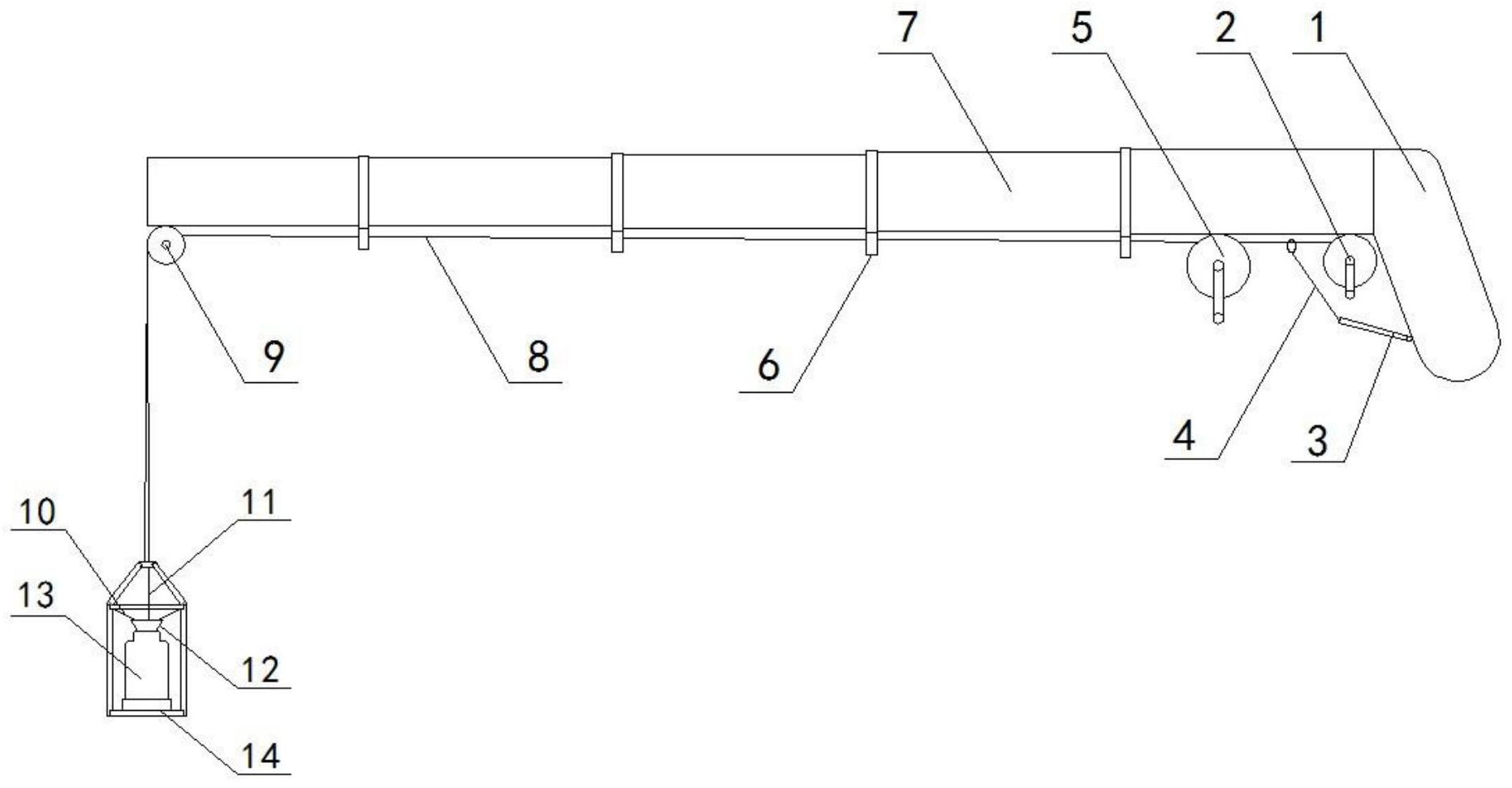

为克服现有技术的不足，本发明旨在提供一种手持式地表水取样装置，该装置可 在保障操作人员人身安全的前提下，快速采集代表性较高的水样，且可以采集不同水深的 水样，此外，该装置密封性好，能减少水样的蒸发量，提高实验精度。 本发明是通过以下技术方案实现：一种手持式地表水取样装置，包括操作杆和沉 箱两部分；所述操作杆包括握把、一端铰接在握把上的拨杆、与握把固定连接的伸缩杆、设 在伸缩杆顶端的定滑轮、安装在伸缩杆上的第一绕线轮和握把处的第二绕线轮；所述沉箱 包括沉箱支架、包裹沉箱支架的滤网以及设在沉箱上部用于固定橡胶塞的弹片；所述沉箱 和操作杆之间使用第一尼龙线和第二尼龙线连接；所述第一尼龙线两端分别连接沉箱和第 一绕线轮，所述第二尼龙线两端分别连接采样瓶的橡胶塞和第二绕线轮。 本发明通过可调节长度的伸缩杆释放沉箱及采样瓶，通过第一绕线轮和第二绕线 轮分别控制沉箱和采样瓶，采样操作简单，便于多次重复采样操作，提高采样效率，同时保 3 CN 111595618 A 说　明　书 2/5 页 障实验人员采样时的安全性；通过弹片控制的采样瓶密封性好，采集的水样代表性高，提高 实验精度。 进一步地，所述沉箱支架下部是由多根横杆和竖杆固定连接组成的方形箱体，所 述沉箱支架的顶部设有用于固定尼龙线的圆环，所述圆环通过四根斜杆固定在方形箱体 上，所述方形箱体的底部设有固定采样瓶的卡孔，所述卡孔的内径适配所述采样瓶的直径； 采用上述方案的有益效果：便于将采样瓶固定在沉箱中，并使采样瓶顺利沉入水中。 进一步地，所述伸缩杆由多根依次套接的不锈钢空心管组成，所述空心管的直径 自握把处至远端逐渐减小；采用上述方案的有益效果是：保证伸缩杆强度的同时减轻重量。 进一步地，所述伸缩杆的每一节套管的顶端连接有导线环，所述导线环上设有两 个分别用于疏导所述第一尼龙线和第二尼龙线的导线孔；采用上述方案的有益效果是：防 止第一尼龙线和第二尼龙线之间缠绕、打结，影响取样装置的使用。 进一步地，所述第一尼龙线的一端系在沉箱支架顶部的圆环上，另一端分别穿过 定滑轮和相应的导线孔后固定在第一绕线轮上；所述第二尼龙线的一端连接在采样瓶的橡 胶塞上，另一端穿过定滑轮和相应的导线孔后固定在第二绕线轮上；采用上述方案的有益 效果是：通过第一尼龙线调节沉箱的入水深度，通过第二尼龙线一端连接的橡胶塞控制采 样瓶的开闭。 进一步地，所述第一绕线轮和第二绕线轮之间的第二尼龙线上穿有活动圆环，所 述活动圆环通过钢丝固定连接在所述拨杆的上端；采用上述进一步方案的有益效果是：通 过拨杆控制活动圆环拉动第二尼龙线打开橡胶塞。 进一步地，所述第一绕线轮和第二绕线轮均为纺车式渔线轮。 进一步地，所述第一绕线轮通过第一固定支脚可拆卸安装在伸缩杆上，所述第一 绕线轮后部设有用于控制第一尼龙线的第一摇柄，所述第一绕线轮前部设有用于锁紧绕线 轮的第一调节旋钮；所述第二绕线轮通过第二固定支脚可拆卸安装在握把处，所述第二绕 线轮后部设有用于控制第二尼龙线的第二摇柄，所述第二绕线轮前部设有用于锁紧绕线轮 的第二调节旋钮。 进一步地，所述滤网的一侧设有开口，所述开口处使用魔术贴封闭；采用上述进一 步方案的有益效果是：便于取放采样瓶。 进一步地，所述伸缩杆上还设有用于测量尼龙线长度的鱼线长度计；采用上述进 一步方案的有益效果是：通过鱼线长度计控制第一尼龙线的释放长度，测量沉箱的入水深 度，并记录所取水样对应的水深。 相对于现有技术，本发明具有以下优点：(1)通过第一绕线轮和第二绕线轮分别控 制沉箱和采样瓶，使采集水样的操作更方便，便于多次重复进行采样操作，提高采样效率； (2)通过可调节长度的伸缩杆释放沉箱及采样瓶，提高了实验人员采样时的安全性；(3)采 样瓶密封性好，采集的水样代表性高，提高实验精度；(4)可通过鱼线长度计准确测量取样 水的深度，便于采集不同深度的地表水水样；(5)该装置可拆卸、收缩，便于户外使用时携 带。 附图说明 图1是本发明实施例1一种手持式地表水取样装置的结构示意图。 4 CN 111595618 A 说　明　书 3/5 页 图2是本发明实施例1中沉箱支架的结构示意图。 图3是本发明实施例1中沉箱支架另一个视角的结构示意图。 图4是本发明实施例1中导线环的示意图。 图5是本发明实施例1中第一绕线轮的结构示意图。 图6是本发明实施例1中第一绕线轮另一个视角的结构示意图。 图7是本发明实施例1中第二绕线轮的结构示意图。 图中：1、握把；2、第二绕线轮；201、第二固定支脚；202、第二摇柄；203、第二调节旋 钮；3、拨杆；4、钢丝；5、第一绕线轮；501、第一固定支脚；502、第一摇柄；503、第一调节旋钮； 6、导线环；601、导线孔；7、伸缩杆；8、第一尼龙线；9、定滑轮；10、弹片；11、第二尼龙线；12、 橡胶塞；13、采样瓶；14、沉箱支架；15、卡孔。
