技术摘要：

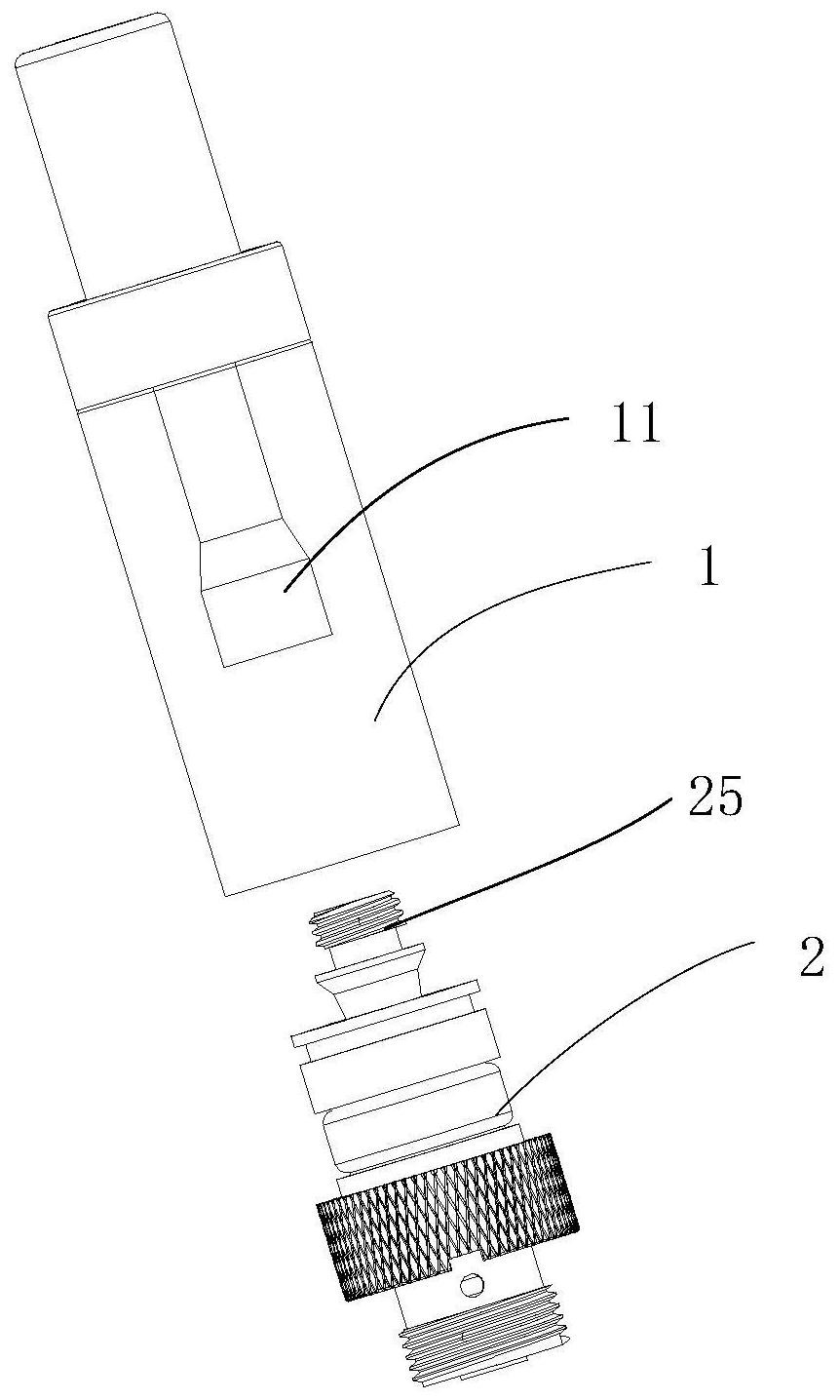

本发明公开一种气溶胶发生器的雾化装置，包括盖体以及具有雾化组件的底座，所述盖体内沿轴向方向贯穿有导气管，所述底座的第一端凸伸有与所述雾化组件相连通的通气柱，相对的第二端凸伸有导电接触件，所述盖体罩盖于所述第一端，且所述导气管与所述通气柱可拆卸连接，  全部
背景技术：
目前气溶胶发生器通常包括雾化装置和供电装置两部分。雾化装置内设置用于将 油液雾化并产生气溶胶的雾化组件。现有的雾化组件分为不可拆卸的固定在雾化装置中以 及可拆卸的装配在雾化装置中。可拆卸的雾化组件在老化后可以从雾化装置取出，并更换 新的雾化组件，这样使得雾化装置的其他部件可以重复使用，减小了用户的使用成本，同时 对环境更友好。然而，现有可拆卸装配雾化组件的方式主要有两种，一种是通过雾化组件与 雾化装置主体部分过盈配合实现连接，这种方式雾化组件容易脱离主体，不够可靠；另一种 是分别在雾化组件的外周以及主体的五金部分设置螺纹，实现螺纹连接，这种方式需要在 主体铆接五金件，增加了主体的加工工序和成本。 因而，现有技术还有待于改进和提高。
技术实现要素：
本发明的主要目的是提供一种气溶胶发生器的雾化装置，旨在提高雾化组件可拆 卸连接的可靠性，同时减小加工成本。 为实现上述目的，本发明采用的技术方案如下： 一种气溶胶发生器的雾化装置，包括盖体以及具有雾化组件的底座，所述盖体内 沿轴向方向贯穿有导气管，所述底座的第一端凸伸有与所述雾化组件相连通的通气柱，相 对的第二端凸伸有导电接触件，所述盖体罩盖于所述第一端，且所述导气管与所述通气柱 可拆卸连接，以使得所述底座与所述盖体可拆卸连接，且所述第一端、盖体的内壁、以及导 气管和通气柱的外周围成储油腔。 所述气溶胶发生器的雾化装置，其中，导气管和所述通气柱之一设有内螺纹，另一 设有相适配的外螺纹，通过内螺纹和外螺纹之间的配合，使得所述导气管和通气柱相连通， 并形成可拆卸连接。 所述气溶胶发生器的雾化装置，其中，所述通气柱包括与所述第一端相连的第一 连接部以及与所述第一连接部相连的第二连接部，所述第二连接部远离所述第一连接部的 一端设有外螺纹，所述导气管内设有相适配的螺纹孔，当所述第二连接部容置于所述导气 管内时，所述外螺纹和螺纹孔适配连接。 所述气溶胶发生器的雾化装置，其还包括第一密封件，所述第二连接部与所述第 一连接部相连的一端沿周向设有开槽，所述开槽与所述导气管内壁围成环形容纳槽，所述 第一密封件容置于所述环形容纳槽内，且与所述环形容纳槽的内壁弹性抵接，以密封所述 导气管和通气管的连接处。 所述气溶胶发生器的雾化装置，其中，所述第一连接部的外径大于所述第二连接 4 CN 111602851 A 说　明　书 2/8 页 部的外径以形成定位台阶，所述导气管的端面抵接于所述定位台阶，所述第一连接部靠近 所述第二连接部的一端呈锥形，其外径沿远离所述第二连接部的方向逐渐减小。 所述气溶胶发生器的雾化装置，其中，所述底座包括设有安装槽的壳体、以及雾化 组件、第二密封件和导电接触件，所述雾化组件容置于所述安装槽内，所述第二密封件夹持 于所述安装槽内侧壁与所述雾化组件之间，所述导电接触件紧固于所述安装槽开口的一端 并与所述雾化组件电连接，所述通气柱与所述安装槽的顶壁相连，并与所述雾化组件相连 通。 所述气溶胶发生器的雾化装置，其中，所述安装槽的顶壁设有至少一贯通的过油 孔，所述过油孔一端与所述储油腔相连通，另一端与所述安装槽相连通。 所述气溶胶发生器的雾化装置，其中，所述雾化组件包括设有第一通孔的第一导 油件、设有第二通孔的第二导油件、以及发热件，所述发热件嵌入所述第一导油件且绕卷成 与所述第一通孔同轴的柱状结构，所述第一导油件容置于所述安装槽内，且与所述顶壁之 间存在间隙，所述第二导油件填充所述间隙，且所述第二通孔和第一通孔均与所述通气柱 同轴。 所述气溶胶发生器的雾化装置，其中，所述第一导油件采用多孔陶瓷材料，所述第 二导油件采用导油棉。 所述气溶胶发生器的雾化装置，其中，所述第二密封件包括中空的筒状本体，所述 筒状本体的外周沿周向间隔设有至少一第一凸圈，所述筒状本体套设于凸台型的雾化组件 的一部分，且筒状本体一端的端面与所述雾化组件的台阶面弹性抵接，所述至少一第一凸 圈与所述安装槽的内侧壁弹性抵接。 所述气溶胶发生器的雾化装置，其中，所述筒状本体远离所述台阶面的一端间隔 设有至少一第二凸圈，所述至少一第二凸圈弹性抵接于所述安装槽的内侧壁，且第二凸圈 的凸伸的高度小于所述第一凸圈凸伸的高度。 所述气溶胶发生器的雾化装置，其中，所述筒状本体的内侧壁设有环形的安装板， 所述安装板设有相互间隔的两过线孔，以使得发热件的两接线端分别经由相应的过线孔而 与导电接触件电连接。 所述气溶胶发生器的雾化装置，其中，所述筒状本体远离所述台阶面的一端的内 侧壁呈喇叭型，其内径沿远离台阶面的方向逐渐增大。 所述气溶胶发生器的雾化装置，其还包括至少一第三密封件，所述底座的外周间 隔设有至少一环形开槽，所述第三密封件部分容置于所述环形开槽内，当盖体罩盖于所述 底座时，所述至少一第三密封件分别与相应位置的盖体内壁弹性抵接，以密封所述储油腔。 一种气溶胶发生器，包括如上任一所述的气溶胶发生器的雾化装置。 本发明提供一种气溶胶发生器的雾化装置，包括盖体以及具有雾化组件的底座， 所述盖体内沿轴向方向贯穿有导气管，所述底座的第一端凸伸有与所述雾化组件相连通的 通气柱，相对的第二端凸伸有导电接触件，所述盖体罩盖于所述第一端，且所述导气管与所 述通气柱可拆卸连接，以使得所述底座与所述盖体可拆卸连接，且所述第一端、盖体的内 壁、以及导气管和通气柱的外周围成储油腔。通过采用导气管和通气柱建立可拆卸连接，而 使得底座与所述盖体相连，这样无需在盖体设置五金连接件，简化了盖体的生产工艺，节约 了生产成本。 5 CN 111602851 A 说　明　书 3/8 页 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明气溶胶发生器的雾化装置较佳实施例的立体图； 图2为本发明气溶胶发生器的雾化装置较佳实施例的爆炸图； 图3为本发明气溶胶发生器的雾化装置较佳实施例的剖视图； 图4为本发明气溶胶发生器的雾化装置较佳实施例中底座的爆炸图； 图5为本发明气溶胶发生器的雾化装置较佳实施例中壳体的第一角度示意图； 图6为本发明气溶胶发生器的雾化装置较佳实施例中壳体的第二角度示意图； 图7为本发明气溶胶发生器的雾化装置较佳实施例中第二密封件的示意图。 附图标号说明： 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。 6 CN 111602851 A 说　明　书 4/8 页
