技术摘要：
本发明属于新闻媒体技术领域，尤其是一种新闻媒体编辑户外采访用带消毒功能的话筒，针对现有的消毒话筒在对话筒进行消毒的时候每次都要进行繁琐的消毒更换滤布的问题，现提出以下方案，包括内设空腔呈圆柱形结构的话筒手柄，所述话筒手柄的圆周内壁靠近顶端固定有隔板  全部
背景技术：
现有的电话筒为防疫病菌的传播在发话部位贴装灭菌片，这样可减少病菌在打电 话时传播，但这种靠药力灭菌挥发性强，只能维持一定时间并无法排湿解潮，人嘴贴近发话 器的部位讲话时喷出的唾液、杂味、气体污垢通过传声孔在电话筒内淤积，形成了病菌繁殖 源，所以贴装灭菌药片无法从根本上解决电话筒的消毒及病菌繁殖问题。 经检索中国专利号为CN201220728911.2公开的一种具有消毒功能的便捷话筒，包 括话筒，在话筒的末端设有储物腔体，且在储物腔体的外表面设有拉门，消毒话筒套置于该 储物腔体内。使用时，可将话筒末端储物腔体内的消毒套取出，套放在话筒上，以此实现防 止细菌交叉感染的功能；但是该装置在使用时，每使用一次需要进行一次消毒，并且需要对 相关物件进行更换，对于频繁使用话筒的工作人员来说维护非常不方便，因此就需要一种 可减少更换次数的消毒话筒。
技术实现要素：

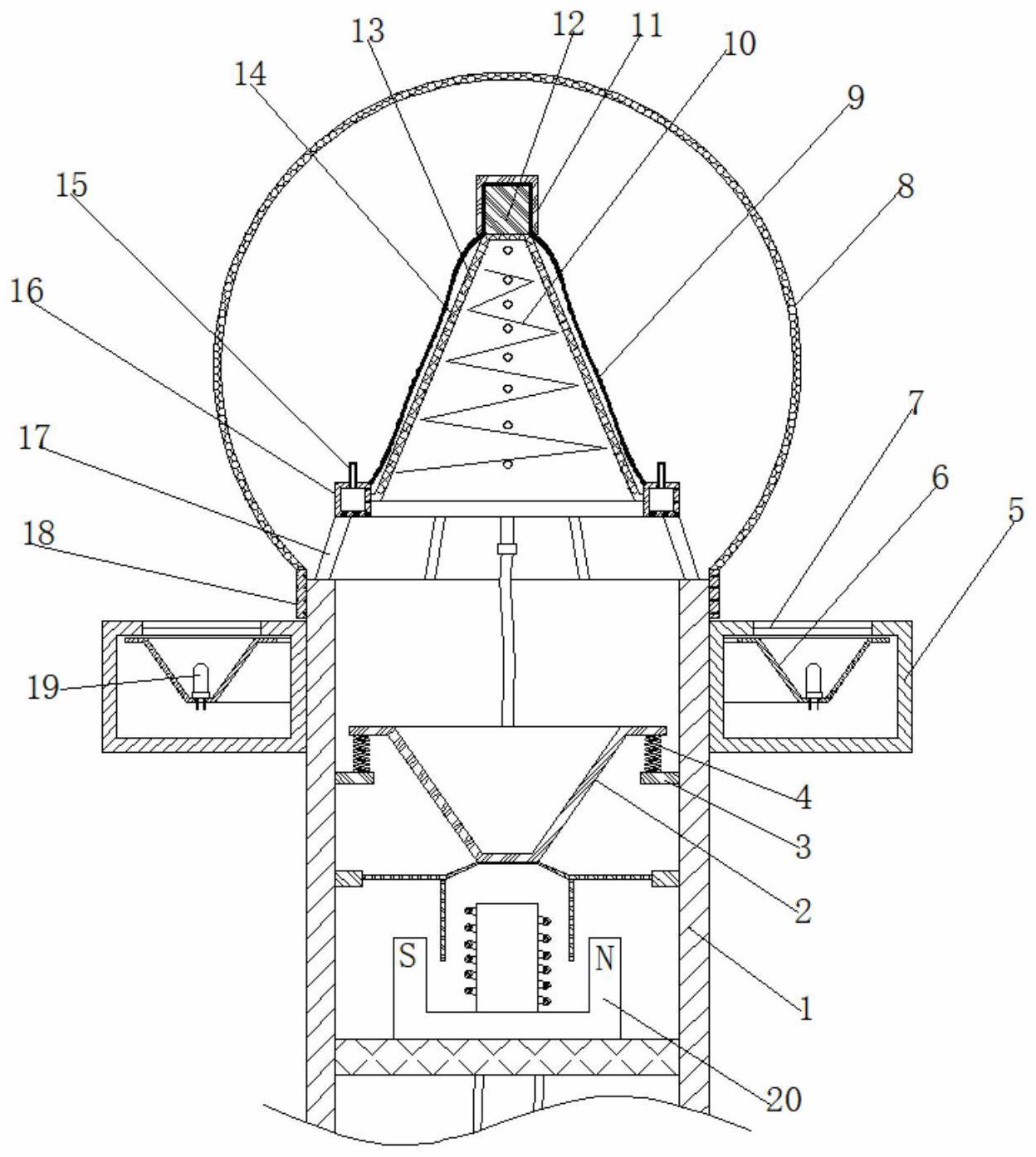

基于现有的消毒话筒在对话筒进行消毒的时候每次都要进行繁琐的消毒更换滤 布的技术问题，本发明提出了一种新闻媒体编辑户外采访用带消毒功能的话筒。 本发明提出的一种新闻媒体编辑户外采访用带消毒功能的话筒，包括内设空腔呈 圆柱形结构的话筒手柄，所述话筒手柄的圆周内壁靠近顶端固定有隔板，且隔板的上表面 分别设置有永磁体和线圈，所述线圈的上表面设置有膜片，所述话筒手柄的圆周外壁靠近 顶端螺接有内螺纹管，且内螺纹管的顶端焊接有呈网状结构的外网罩，所述话筒手柄的圆 周外壁靠近顶端套接有内设空腔呈圆环状结构的固定环，且固定环的顶端预留有呈环形结 构的安装孔，所述安装孔的内壁卡接有透明板，且固定环的底部内壁通过螺栓固定有反光 罩，所述反光罩的底部内壁开有等距离分布的卡孔，且卡孔中均固定有紫外消毒灯，反光罩 将紫外消毒灯的光线反射至外网罩的外壁上。 作为本发明中优选的方案，所述话筒手柄的圆周外壁靠近顶端开有与内螺纹管相 适配的连接螺纹，且内螺纹管的圆周外壁开有等距离分布的防滑齿。 作为本发明中优选的方案，所述话筒手柄的圆周内壁靠近底端设置有抽风机，且 抽风机的出气端连接有出气管，所述话筒手柄的顶端管口处固定有等距离向心分布的支撑 杆。 作为本发明中优选的方案，所述支撑杆的顶端之间固定有同一个喷吹管，且喷吹 管的顶端插接有等距离分布的喷头，喷吹管的底端插接有与出气管相连通的进气管。 作为本发明中优选的方案，所述喷吹管的圆周内壁靠近顶端设置有锥形卡板，且 锥形卡板的圆周外壁开有等距离分布的透气孔。 3 CN 111556402 A 说　明　书 2/4 页 作为本发明中优选的方案，所述锥形卡板的顶端焊接有螺柱，且螺柱的外壁螺接 有帽盖，锥形卡板的圆周外壁包裹有消毒滤布。 作为本发明中优选的方案，所述锥形卡板的圆周外壁靠近底端预留有等距离分布 旋拧凸块，且喷吹管的内壁设置有与旋拧凸块相适配的锁紧环。 作为本发明中优选的方案，所述外网罩设置成球形结构，且外网罩的外壁套接有 消毒罩。 作为本发明中优选的方案，所述话筒手柄的顶端内壁靠近锥形卡板的内壁处固定 有电热丝。 本发明中的有益效果为： 1、该种新闻媒体编辑户外采访用带消毒功能的话筒，通过设置套接在话筒手柄外 壁的固定环以及反光罩槽底的紫外消毒灯，可以在使用时只需开启紫外消毒灯即可对外网 罩的外壁进行实时消毒，并且消毒灯的设置可以为话筒提高炫目效果，使得话筒看起来更 加美观，设置在消毒灯上表面的透明板可以遮挡吐沫星儿，避免影响到内部的元件。 2、该种新闻媒体编辑户外采访用带消毒功能的话筒，通过设置的喷吹管以及喷 头，从而可以需要消毒时将抽风机从外界抽进来的风经喷头由内向外吹向外网罩，进而将 附着在外网罩上的细菌吹走，提高消毒的便捷性。 3、该种新闻媒体编辑户外采访用带消毒功能的话筒，通过设置卡接在锁紧环上的 锥形卡板以及螺接在螺柱上的帽盖，可以在使用时只需将消毒滤布盖在螺柱的顶端，之后 再用帽盖压住消毒滤布以将其拧紧即可，并且将消毒滤布的底角处塞在锁紧环中，方便对 消毒滤布进行固定和更换。 4、该种新闻媒体编辑户外采访用带消毒功能的话筒，通过设置在锥形卡板底部内 壁处呈螺旋状的电热丝，可以在使用时需要对外网罩进行消毒的时候同时可以启动电热丝 的开关对内部的空气进行加热，一方面可以在高温下消灭一部分病毒，另一方面可以增加 消毒滤布上分子的运动，起到很好的杀菌效果。 该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明结构 简单，消毒方式多可以用不同手段进行消毒。 附图说明 图1为本发明提出的一种新闻媒体编辑户外采访用带消毒功能的话筒的剖视结构 示意图； 图2为本发明提出的一种新闻媒体编辑户外采访用带消毒功能的话筒的整体结构 示意图； 图3为本发明提出的一种新闻媒体编辑户外采访用带消毒功能的话筒中锥形卡板 的立体结构示意图； 图4为本发明提出的一种新闻媒体编辑户外采访用带消毒功能的话筒中消毒滤布 的结构示意图； 图5为本发明提出的一种新闻媒体编辑户外采访用带消毒功能的话筒喷吹管的半 剖立体结构示意图。 图中：1话筒手柄、2聚声罩、3托板、4压缩弹簧、5固定环、6反光罩、7透明板、8外网 4 CN 111556402 A 说　明　书 3/4 页 罩、9消毒滤布、10电热丝、11帽盖、12螺柱、13透气孔、14锥形卡板、1401旋拧凸块、15喷头、 16喷吹管、1601进气管、1602锁紧环、17支撑杆、18内螺纹管、1801连接螺纹、19紫外消毒灯、 20永磁体。
