技术摘要：
本发明公开了一种冲洗按钮及真空马桶，解决了现有技术中真空马桶结构复杂，维护成本高的问题。该真空马桶仅由便盆、真空阀、冲洗阀、冲洗按钮等主要部件组成，通过冲洗按钮可直接控制真空阀、冲洗阀完成冲洗排污动作，采用气动控制无需用电。相比普通真空马桶其结构更  全部
背景技术：
真空排水技术具有节水、卫生、管径小、布置灵活、流速快等特点，目前已经在铁 路、建筑、船舶、飞机、市政等场合得到了大量的成功应用。目前最常用的真空马桶有两种， 电控式真空马桶、气控式真空马桶，发明人发现，无论是电控室真空马桶还是气控式真空马 桶，两种便器均结构复杂、维护专业性需求较高、成本较高，同时排污时间通常为固定的时 间，且存在修改冲洗排污时间不便等缺点,所以依然有进一步节水的空间。
技术实现要素：

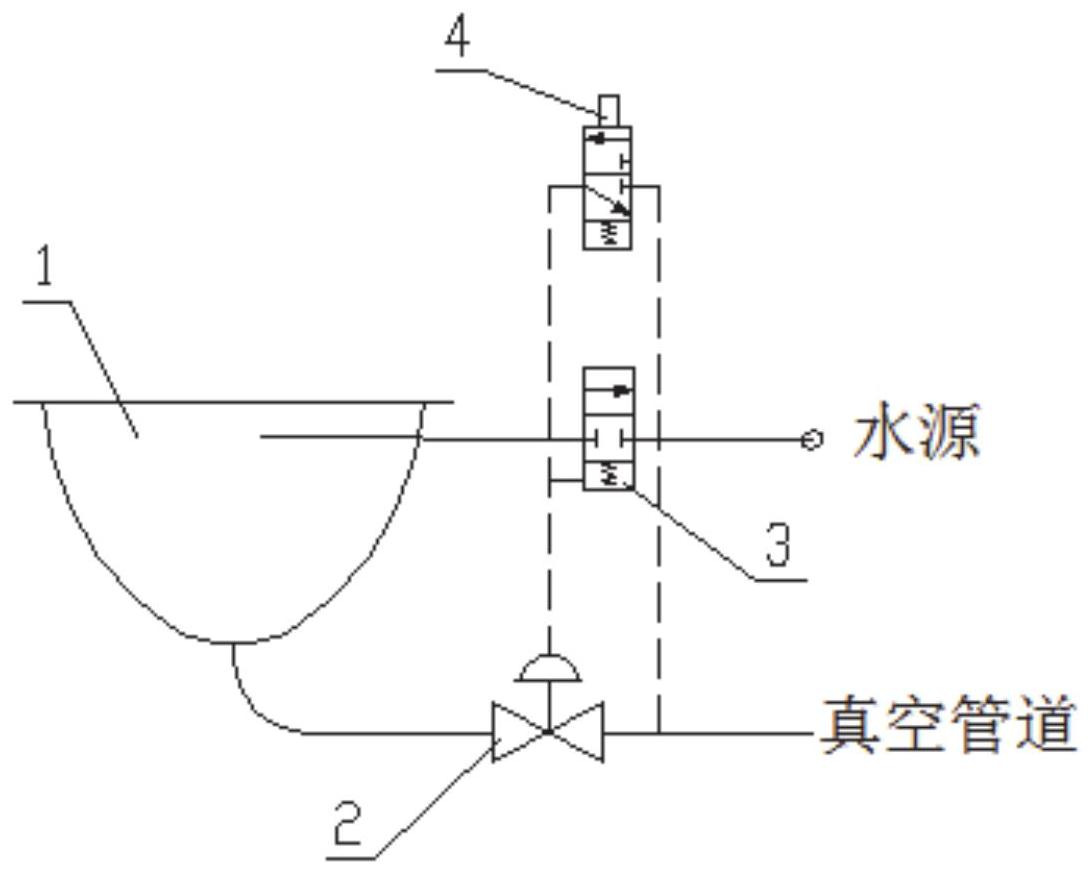

针对现有技术存在的不足，本发明的第一目的是提供一种冲洗按钮，结构简单，操 作方便，通过冲洗按钮，可实现对真空阀和冲洗阀的同时控制。 本发明的第二目的是提供一种真空马桶，具有结构简单、操作简单、易维护的简易 真空马桶，其还具有冲洗排污时间可控的特点，以达到更加省水的目的。 为了实现上述目的，本发明是通过如下的技术方案来实现： 一种冲洗按钮，包括箱体，箱体内设置隔板，隔板开有通孔，阀杆可密封通孔，阀杆 一端穿过通孔和箱体一侧与按钮盖连接，阀杆另一端与箱体另一侧之间设置第一弹性件， 箱体在弹性件的侧部与真空管路连通，且箱体在隔板相对于真空管路的另一侧设置第一公 共端。 上述的冲洗按钮，结构设置简单，方便操作，通过冲洗按钮的第一公共端能够与冲 水阀和真空阀分别单独连接，控制方便。 如上所述的一种冲洗按钮，为了方便对冲洗按钮的维护，所述箱体包括壳体，壳体 的两侧均中空设置，且在壳体的两侧分别设置锁紧盖，锁紧盖与壳体连接，在维护时，拆开 锁紧盖即可对箱体进行维护。 如上所述的一种冲洗按钮，为了保证冲洗按钮的密封性，所述锁紧盖均与壳体紧 密相连。 如上所述的一种冲洗按钮，所述阀杆的纵向截面呈T型，且阀杆尺寸较大的一端与 所述的第一弹性件连接或接触，且阀杆该端内侧具有用于封闭所述通孔的第一台阶，且阀 杆该端外侧设置第二台阶，第二台阶用于与第一弹性件固定，第二台阶的尺寸大于第一台 阶的尺寸。 本发明还公开了一种真空马桶，包括便盆，便盆与冲水阀、真空阀分别单独连接， 且冲水阀和真空阀共同连接到所述的冲洗按钮，冲洗按钮与真空管路连接，冲水阀开有进 水口和出水口。 上述的真空马桶，由冲洗按钮对真空阀和冲水阀进行控制，控制简单，能够达到有 效节约用水的目的，且相比于现有的电控型真空马桶和气控式真空马桶，结构更加简单。 3 CN 111576569 A 说　明　书 2/5 页 如上所述的一种真空马桶，所述冲水阀包括对立设置的两段阀体，两段阀体之间 设置膜片，在膜片的两侧分别设置第二弹性件和柱塞，阀体在柱塞侧设置所述的进水口和 出水口，柱塞的一端可封闭出水口，冲水阀结构设置简单，能够对马桶进行有效冲水，膜片 有效实现第二弹性件带动柱塞运动，实现出水口的通断，移动方便且敏捷，第二弹性件起到 复位关闭冲水阀的作用。 如上所述的一种真空马桶，为了方便对膜片的固定，所述阀体的两侧均设置耳边， 阀体的耳边与所述膜片固连。 如上所述的一种真空马桶，为了方便第二弹性件带动柱塞的运动，冲水阀还包括 柱塞板，柱塞板与所述的第二弹性件连接，且柱塞板与所述柱塞分别设于所述膜片的两侧， 柱塞板、膜片和柱塞连接。 如上所述的一种真空马桶，所述阀体在设置所述第二弹性件的一侧开有第二公共 端，第二公共端与所述的冲水按钮连接，柱塞常态下封堵出水口，第二公共端被联连通后， 膜片带动柱塞运动，水从出水口排出。 如上所述的一种真空马桶，所述柱塞远离所述膜片的一端设置第三台阶，第三台 阶与所述的出水口配合，常态下柱塞通过第三台阶封堵出水口，在第二公共端被连通后，水 从进水口进入，从出水口排出。 其中，第一弹性件和第二弹性件均为弹簧。 上述本发明的有益效果如下： 1)本发明通过冲洗按钮的设置，结构简单，操作方便，通过冲洗按钮，可实现对真 空阀和冲洗阀的同时控制，控制方便。 2)本发明通过真空马桶的设置，整体结构简单，各个部件均可拆卸，维护更加方 便，无需用电，相应安装更加便利，整体具有节水、卫生等特点。 3)本发明通过对冲洗按钮的控制，可实现冲洗马桶用水的控制，控制简单，实现冲 洗排污时间可控的特点，冲洗时间可自由控制，从而更加节能更加省水，无需通过电控装置 来进行修改用水量。 4)本发明通过冲水阀的设置，结构设置简单，通过膜片的设置，便于第二弹性件带 动柱塞运动，方便对出水口的通断，更加方便马桶用水，也便于与冲洗按钮的连接。 附图说明 构成本发明的一部分的说明书附图用来提供对本发明的进一步理解，本发明的示 意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。 图1是本发明根据一个或多个实施方式的一种真空马桶的示意图。 图2是本发明根据一个或多个实施方式的一种冲水阀的示意图。 图3是本发明根据一个或多个实施方式的一种冲洗按钮示意图。 图中：为显示各部位位置而夸大了互相间间距或尺寸，示意图仅作示意。 其中：1.便盆，2.真空阀，3.冲水阀，4.冲洗按钮，3.1 .上壳体，3.2.弹簧，3.3.膜 片，3.4.下壳体，3.5.第一密封圈，3.6.柱塞，3.7.第二公共端，4.1.壳体，4.2.上锁紧盖， 4.3.按钮盖，4.4.阀杆，4.5.第二密封圈，4.6.弹簧，4.7.下锁紧盖，4.8.第一公共端，4.9. 真空口。 4 CN 111576569 A 说　明　书 3/5 页
