技术摘要：

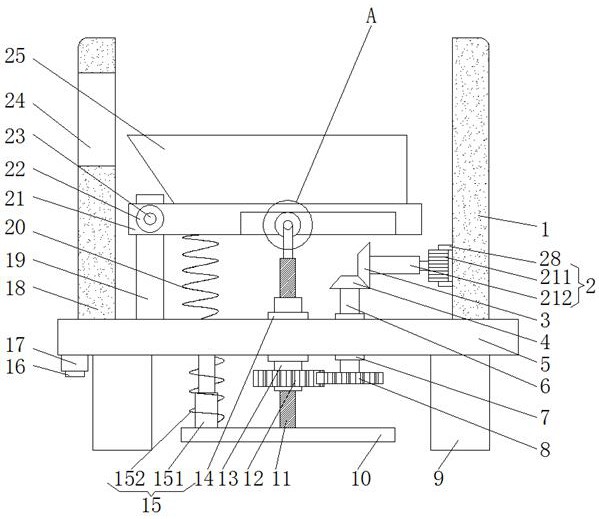

本发明公开了一种便于倒料的冶金装置，包括底板，所述底板的上表面与第一支撑板的下表面固定连接，所述第一支撑板的左侧面固定连接有两个第二支撑杆，且两个第二支撑杆的相对面分别与驱动装置的上下两侧面固定连接，所述驱动装置的左端固定连接有第一锥齿轮，所述第一  全部
背景技术：
冶金就是从矿石中提取金属或金属化合物，用各种加工方法将金属制成具有一定 性能的金属材料的过程和工艺。冶金的技术主要包括火法冶金、湿法冶金以及电冶金，同时 冶金在我国具有悠久的发展历史，从石器时代到随后的青铜器时代，再到近代钢铁冶炼的 大规模发展。人类发展的历史就融合了冶金的发展。随着物理化学在冶金中成功应用，冶金 从工艺走向科学，于是有了大学里的冶金工程专业。冶金是一项从金属矿中提炼金属、提纯 与合成金属，以及用金属制造有用物质过程的技术。 在冶金领域的原料二次生产过程中，需要将小桶中的原料倒入大桶中，目前，通常 采用人工进行倒料，在操作过程中，由于原料流速慢，因此工人倒料吃力、劳动强度大，操作 不方便。
技术实现要素：
（一）解决的技术问题 针对现有技术的不足，本发明提供了一种便于倒料的冶金装置，解决了在冶金领域的 原料二次生产过程中，需要将小桶中的原料倒入大桶中，目前，通常采用人工进行倒料，在 操作过程中，由于原料流速慢，因此工人倒料吃力、劳动强度大，操作不方便的问题。 （二）技术方案 为实现上述目的，本发明提供如下技术方案：一种便于倒料的冶金装置，包括底板，所 述底板的上表面与第一支撑板的下表面固定连接，所述第一支撑板的左侧面固定连接有两 个第二支撑杆，且两个第二支撑杆的相对面分别与驱动装置的上下两侧面固定连接，所述 驱动装置的左端固定连接有第一锥齿轮，所述第一锥齿轮与第二锥齿轮啮合，所述第二锥 齿轮的下表面固定连接有第二转轴，所述第二转轴的表面套接有第一轴承，所述第一轴承 卡接在底板的上表面，所述第二转轴的表面套接有第一齿轮，所述第一齿轮与第二齿轮啮 合，所述第二齿轮内卡接有螺纹筒，所述螺纹筒的内表面与螺纹柱的外表面螺纹连接，所述 螺纹筒的外表面与第二轴承的内表面套接，所述第二轴承卡接在底板的上表面，所述螺纹 柱的底端与固定板的上表面固定连接，所述固定板通过伸缩装置与底板的下表面固定连 接，所述螺纹柱的顶端与滑轮的底端固定连接，所述滑轮滑动连接在滑槽内，所述滑槽开设 在连接板的下表面，所述底板的上表面与第一支撑杆的底端固定连接，所述第一支撑杆的 正面与连接板的背面搭接，且第一支撑杆的正面与第三转轴的背面固定连接，所述第三转 轴的表面套接有第三轴承，所述第三轴承卡接在连接板的正面，所述连接板的上表面与料 箱的下表面固定连接，所述连接板的下表面通过第二弹簧与底板的上表面固定连接，所述 底板的上表面与第二支撑板的下表面固定连接，所述第二支撑板右侧面对应料箱的位置开 设有通孔，所述底板的下表面固定连接有四个底座，且四个底座分别位于底板下表面的四 3 CN 111573301 A 说　明　书 2/4 页 角处。 优选的，所述驱动装置包括电机，所述电机机身的上下两侧面分别与两个第二支 撑杆的相对面固定连接，所述电机的输出轴固定连接有第一转轴，所述第一转轴的左端固 定连接有第一锥齿轮。 优选的，所述伸缩装置包括伸缩杆和伸缩杆表面套接的第一弹簧，所述伸缩杆和 第一弹簧的顶端均与底板的下表面固定连接，所述伸缩杆和第一弹簧的底端均与固定板的 上表面固定连接。 优选的，所述底板的下表面固定连接有电源，所述电源的下表面固定连接有开关， 所述电源位于底座的左侧。 优选的，所述电源的输出端通过导线与开关的输入端电连接，且开关的输出端通 过导线与电机的输入端电连接。 优选的，所述电机的型号为Y90S-2，所述开关的型号为LW5D-16。 （三）有益效果 本发明提供了一种便于倒料的冶金装置，具备以下有益效果： （1）、该便于倒料的冶金装置，通过电机、第一转轴、第一锥齿轮、第二锥齿轮、第二转 轴、第一齿轮、第二齿轮、螺纹筒、螺纹柱、固定板、伸缩装置、滑轮、滑槽、连接板、通孔、连接 板、第一支撑杆、第三转轴和料箱之间的相互配合，使得通过操作开关，电机工作，带动第一 转轴转动，第一转轴带动第一锥齿轮转动，第一锥齿轮与第二锥齿轮啮合，使得第二锥齿轮 带动第二转轴转动，第二转轴带动第一齿轮转动，第一齿轮与第二齿轮啮合，第二齿轮带动 螺纹筒转动，使得螺纹筒通过螺纹柱带动滑轮向上移动，滑轮在滑槽内向右移动，带动连接 板向上移动，使得连接板带动料箱向上移动，直至料箱进入通孔中，将料箱内的物料倒出， 从而实现了自动加料，方便了使用人员，节省了工作时间，提高了使用人员的工作效率。 （2）、该便于倒料的冶金装置，通过设置第二轴承，从而使得螺纹筒通过第二轴承 固定在底板上，从而使得螺纹筒的转动更加稳定，避免了螺纹筒在转动过程中发生卡顿的 情况。 （3）、该便于倒料的冶金装置，通过设置伸缩装置，使得螺纹筒带动螺纹柱向上移 动时，螺纹柱不会旋转而带动滑轮转动，且本发明结构紧凑，设计合理，实用性强。 附图说明 图1为本发明正视的剖面结构示意图； 图2为本发明图1中A部放大的结构示意图； 图3为本发明正视的结构示意图。 图中：1第一支撑板、2驱动装置、211电机、212第一转轴、3第一锥齿轮、4第二锥齿 轮、5底板、6第二转轴、7第一轴承、8第一齿轮、9底座、10固定板、11螺纹柱、12第二齿轮、13 螺纹筒、14第二轴承、15伸缩装置、151伸缩杆、152第一弹簧、16开关、17电源、18第二支撑 板、19第一支撑杆、20第二弹簧、21连接板、22第三轴承、23第三转轴、24通孔、25料箱、26滑 槽、27滑轮、28第二支撑杆。 4 CN 111573301 A 说　明　书 3/4 页
