技术摘要：
本发明提供了一种显示装置及其消斑系统和消斑方法，该消斑系统包括：N个相互级联的时序控制器，N为大于等于2的整数；闪存芯片，用于存储显示装置的消斑数据；其中，闪存芯片、时序控制器依次通过N条总线连接，且闪存芯片与第一时序控制器通过第一总线连接；在第L阶段，  全部
背景技术：
由于显示面板制程上的瑕疵，导致显示面板经常会出现各式各样的mura(显示面 板亮度不均匀，造成各种斑点的现象)，因此需要时序控制器对显示面板进行消斑(Demura) 处理。 在现有技术中，如图1所示，显示装置包括至少两个时序控制器102，分别对应于显 示面板101的不同区域，时序控制器102相互级联，且时序控制器102分别与选通模块104连 接，通过选通模块104的选择导通实现与闪存芯片103的连接，从而读取闪存芯片103内的消 斑数据，这种由外部选通模块104实现时序控制器102和闪存芯片103连接的控制方式，外部 线路多且复杂，增加了制作成本，占用了控制板的面积，同时大量的连接线也不利于控制板 布局布线。 因此，现有显示装置存在成本高、布线复杂的问题。
技术实现要素：

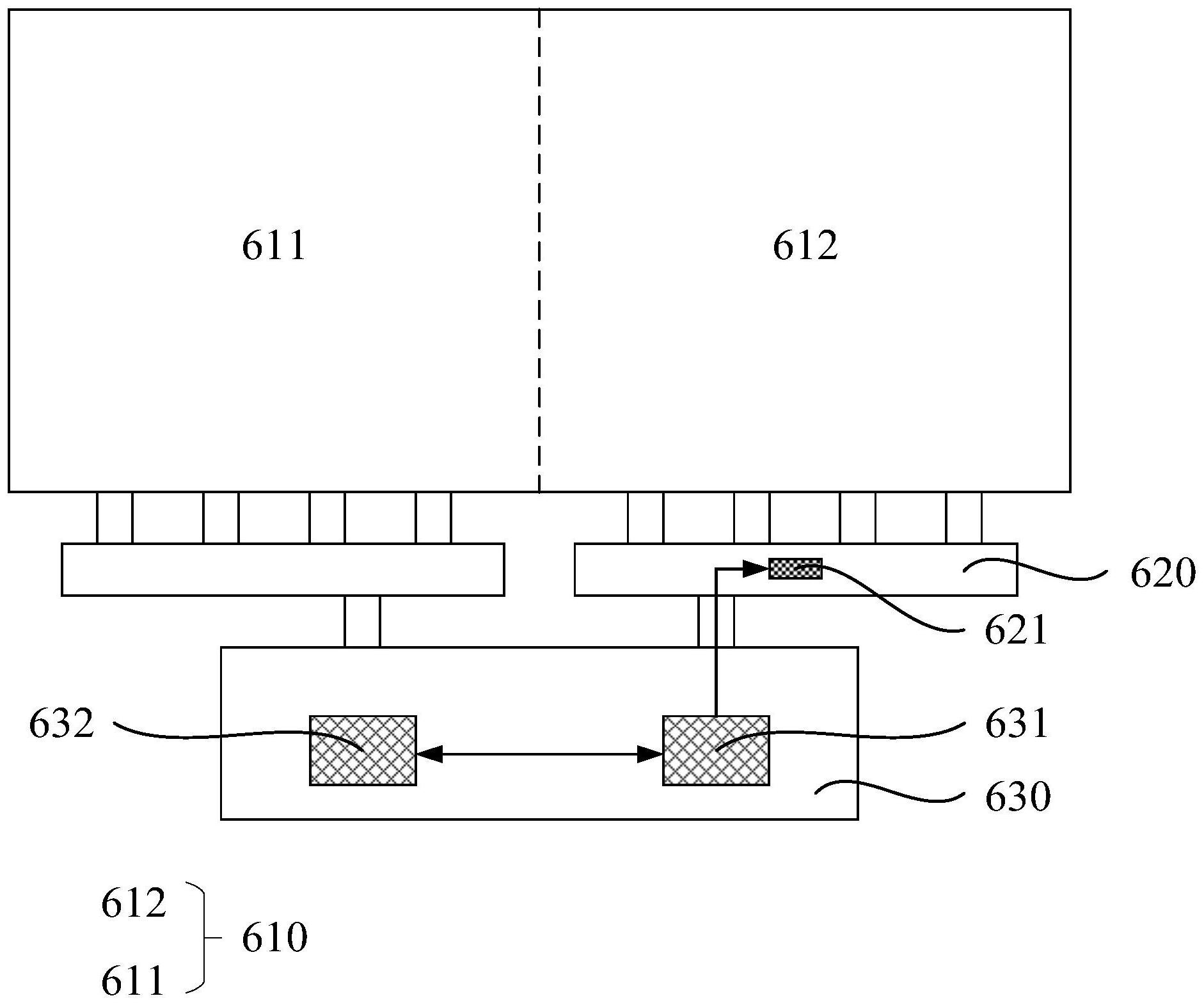

本发明提供一种显示装置及其消斑系统和消斑方法，以改进现有显示装置存在成 本高、布线复杂的问题。 为解决以上问题，本发明提供的技术方案如下： 本发明提供一种显示装置的消斑系统，其包括： N个相互级联的时序控制器，所述N为大于等于2的整数； 闪存芯片，用于存储所述显示装置的消斑数据； 其中，所述闪存芯片、所述时序控制器依次通过N条总线连接，且所述闪存芯片与 第一时序控制器通过第一总线连接； 在第L阶段，第L时序控制器通过前(L-1)个所述时序控制器和前L条所述总线与所 述闪存芯片连接，读取所述闪存芯片内的第L消斑数据，所述L为大于等于1小于等于N的整 数 在本发明提供的消斑系统中，第M时序控制器包括第M切换模块、第M读取模块、第M 检测模块以及第M切换控制模块，所述第M切换模块、所述第M读取模块、所述第M检测模块位 于所述第M时序控制器内，所述M为大于等于1小于N的整数。 在本发明提供的消斑系统中，所述第M切换控制模块位于所述第M时序控制器内； 所述第M读取模块通过前(M-1)个所述时序控制器和前M条所述总线与所述闪存芯片连接， 用于读取所述闪存芯片内的第M消斑数据，所述第M检测模块与所述第M读取模块连接，用于 检测所述第M消斑数据，所述第M切换控制模块与所述第M检测模块、所述第M切换模块连接， 用于根据所述第M检测模块的检测结果控制所述第M切换模块进行切换连接。 在本发明提供的消斑系统中，所述第M切换控制模块位于所述第M 1时序控制器 4 CN 111554225 A 说　明　书 2/9 页 内；所述第M读取模块通过前(M-1)个所述时序控制器和前M条所述总线与所述闪存芯片连 接，用于读取所述闪存芯片内的第M消斑数据，所述第M检测模块与所述第M读取模块连接， 用于检测所述第M消斑数据，所述第M切换控制模块与所述第M切换模块连接，用于根据第M 时序控制器的级传信号控制所述第M切换模块进行切换连接。 本发明还提供一种显示装置，其包括： 显示面板，包括至少两个子显示区； 控制板，包括N个相互级联的时序控制器，所述N为大于等于2的整数；所述时序控 制器与所述子显示区一一对应，用于分别对其所对应的子显示区进行消斑处理； 印刷电路板，包括闪存芯片，所述闪存芯片用于存储所述显示装置的消斑数据； 其中，所述闪存芯片、所述时序控制器依次通过N条总线连接，且所述闪存芯片与 第一时序控制器通过第一总线连接； 在第L阶段，第L时序控制器通过前(L-1)个所述时序控制器和前L条所述总线与所 述闪存芯片连接，读取所述闪存芯片内的第L消斑数据，所述L为大于等于1小于等于N的整 数。 同时，本发明还提供一种显示装置的消斑方法，采用本发明提供的消斑系统，对本 发明提供的显示装置进行消斑处理，所述消斑系统包括闪存芯片和N个相互级联的时序控 制器，所述N为大于等于2的整数，所述闪存芯片存储有所述显示装置的消斑数据，其中所述 闪存芯片、所述时序控制器依次通过N条总线连接，且所述闪存芯片与第一时序控制器通过 第一总线连接；所述消斑方法包括： 在第M阶段，第M时序控制器通过前(M-1)个所述时序控制器和前M条所述总线与所 述闪存芯片连接，读取所述闪存芯片内的第M消斑数据，所述M为大于等于1小于N的整数； 在第N阶段，第N时序控制器通过前(N-1)个所述时序控制器和前N条所述总线与所 述闪存芯片连接，读取所述闪存芯片内的第N消斑数据。 在本发明提供的消斑方法中，所述在第M阶段，第M时序控制器通过前(M-1)个所述 时序控制器和前M条所述总线与所述闪存芯片连接，读取所述闪存芯片内的第M消斑数据的 步骤，包括： 第M读取模块读取所述闪存芯片内的第M消斑数据； 第M检测模块对所述第M消斑数据进行检测，得到检测结果； 第M切换控制模块根据所述检测结果，控制所述第M切换模块进行切换连接。 在本发明提供的消斑方法中，第M检测模块对所述第M消斑数据进行检测，得到检 测结果的步骤，包括： 所述第M检测模块检测所述第M消斑数据的存储地址，并判断所述存储地址是否为 所述第M消斑数据的最后一位地址。 在本发明提供的消斑方法中，第M切换控制模块根据所述检测结果，控制所述第M 切换模块进行切换连接的步骤，包括： 若所述检测结果为所述存储地址是所述第M消斑数据的最后一位地址，所述第M切 换控制模块控制所述第M切换模块导通第(M 1)总线和第M总线，使第(M 1)读取模块通过前 M个所述时序控制器和前(M 1)条所述总线与所述闪存芯片连接，所述消斑方法进入第(M 1)阶段； 5 CN 111554225 A 说　明　书 3/9 页 若所述检测结果为所述存储地址不是所述第M消斑数据的最后一位地址，则重复 所述第M阶段内的前述步骤。 在本发明提供的消斑方法中，所述在第N阶段，第N时序控制器通过前(N-1)个所述 时序控制器和前N条所述总线与所述闪存芯片连接，读取所述闪存芯片内的第N消斑数据的 步骤，包括： 第N读取模块读取所述闪存芯片内的第N消斑数据； 第N检测模块检测所述第N消斑数据的存储地址，并判断所述存储地址是否为所述 第N消斑数据的最后一位地址； 若所述检测结果为所述存储地址是所述第N消斑数据的最后一位地址，则结束；若 所述检测结果为所述存储地址不是所述第N消斑数据的最后一位地址，则重复所述第N阶段 内的前述步骤。。 本发明提供了一种显示装置及其消斑系统和消斑方法，该消斑系统包括：N个相互 级联的时序控制器，N为大于等于2的整数；闪存芯片，用于存储显示装置的消斑数据；其中， 闪存芯片、时序控制器依次通过N条总线连接，且闪存芯片与第一时序控制器通过第一总线 连接；在第L阶段，第L时序控制器通过前(L-1)个时序控制器和前L条总线与闪存芯片连接， 读取闪存芯片内的第L消斑数据，L为大于等于1小于等于N的整数。本发明实施例提供的消 斑系统通过将级联的时序控制器中居于首位的时序控制器与闪存芯片直接连接，居于后位 的时序控制器在各自的阶段内通过居于前位的时序控制器，实现与闪存芯片的连接，从而 实现时序控制器与闪存芯片的顺时连接，获取相对应的消斑数据；相对于现有技术而言，避 免了各个时序控制器与闪存芯片的单独连接，减少了时序控制器与闪存芯片之间的布线， 简化了电路，减少了制作成本，释放了控制板的面积，有利于控制板布局布线。 附图说明 下面结合附图，通过对本申请的
