技术摘要：
本发明公开了一种房屋建筑施工场地废水和雨水循环利用装置，包括收集池,收集池的端口两侧沿左右方向均匀设有活动槽，活动槽内装设有安装板，安装板上、沿前后方向均匀设有安装孔，安装孔内穿插有料管，料管的端口处装设有边环，边环上装设有支撑架，支撑架的顶部装设有  全部
背景技术：
大型房屋施工场地在施工过程中，会产生大量的废水，并且由于施工场地多为泥 土地面，因此下雨时，区域中的地表会产生大量的泥水，为了对这些水资源进行重新利用， 目前，会在施工场地低水平区域挖设土坑，并在土坑内预制混凝土收集池，用于回收废水和 雨水。 由于废水和雨水中混杂太多的施工废屑和泥水，初处理过程中，需要人工用网兜 从收集池中捞取较大的杂质，并向收集池中喷洒絮凝剂，使得收集池内的小颗粒杂质和泥 土凝结一起后沉降至池底，处理一段时间后，可从收集池内抽取上层水，用于混凝土调制或 者其他砂浆调制，存在的不足之处有：由于收集池水体体积较大，多从收集池池边撒施，会 造成一些区域撒施过量，另一些区域撒施量少，并且絮凝剂液体在废水中沉降速度缓慢，对 整个收集池中的废水絮凝效果不好。
技术实现要素：

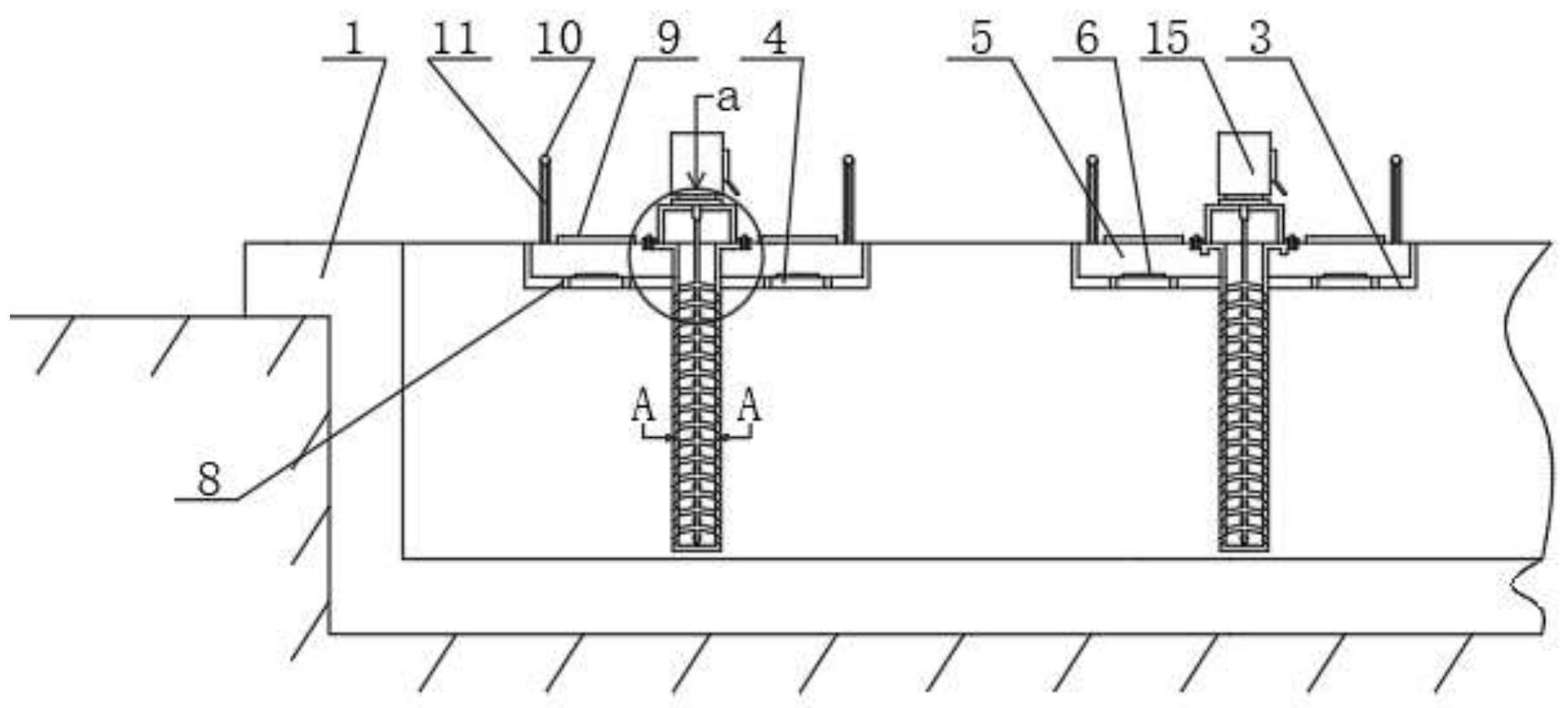

本发明的目的在于提供一种房屋建筑施工场地废水和雨水循环利用装置，以解决 现有技术中存在的对整个收集池中的废水絮凝效果不好的问题。 为实现上述目的，本发明提供如下技术方案：一种房屋建筑施工场地废水和雨水 循环利用装置，包括收集池,所述收集池的端口两侧沿左右方向均匀设有活动槽，所述活动 槽内装设有安装板，所述安装板上、沿前后方向均匀设有安装孔，所述安装孔内穿插有料 管，所述料管的端口处装设有边环，所述边环上装设有支撑架，所述支撑架的顶部装设有电 机，所述支撑架的中心位置设有轴孔，所述电机的转子轴穿出轴孔并连接有连接轴，所述连 接轴穿入料管内，所述连接轴上均匀装设有叶片，所述料管的外壁均匀设有排孔。 优选的，所述活动槽的底部对称装设有滚轮座，安装板的底部两侧设有滚轮槽，滚 轮座的滚轮插入滚轮槽。 优选的，所述安装板的两侧设有插入孔，插入孔内穿插有插板，插板的顶部装设有 拉板。 优选的，所述安装板的上表面两侧对称装设有扶手，扶手内、沿前后方向均匀装设 有栏条。 优选的，所述安装孔为单台阶圆孔结构，边环位于安装孔内，安装孔内对称装设有 螺杆，边环的两侧设有穿出孔，螺杆穿出穿出孔并通过螺母锁紧。 与现有技术相比，本发明的有益效果是： 本发明提供的房屋建筑施工场地废水和雨水循环利用装置，工作人员可登上安装 板，从料管的上端口向料管内加入絮凝剂粉料，将料管通过安装孔插入收集池内的水体内， 3 CN 111593814 A 说　明　书 2/3 页 电机运行，带动连接轴和叶片旋转，由于水体通过料管上均匀设置的排孔进入料管，使得水 体与絮凝剂粉料融合，叶片的旋转，加速絮凝剂与水融合，而料管内的水体和絮凝剂旋转过 程中，受到离心力作用下，通过排孔向料管周围散化，由于排孔均匀分布在料管的各个高度 层位上，并且料管均匀布置在收集池内，从而短时间能够让收集池内的水体均匀融合絮凝 剂粉料，从而对废水絮凝效果好。 本发明提供的房屋建筑施工场地废水和雨水循环利用装置，可根据水体某个区域 的水体情况，临时从该区域对应的料管上端口向料管内加入絮凝剂粉料，当水体较为清澈 时，还可以减少料管和安装板安装密度。 附图说明 图1为本发明的主视局部剖切示意图； 图2为图1的俯视局部示意图； 图3为图2的局部剖切示意图； 图4为图1的A-A处剖切俯视示意图； 图5为图1的a处放大结构示意图。 图中：1收集池、3活动槽、4滚轮座、5安装板、6滚轮槽、7插入孔、  8插板、9拉板、10 扶手、11栏条、12安装孔、13料管、14支撑架、15电机、16轴孔、17连接轴、18叶片、19排孔、20 螺杆、21穿出孔、22螺母、  101边环。
