技术摘要：
本发明涉及一种用于食品生产线的高效型搅拌机，包括主体、顶板和出料管，还包括搅拌机构和清洁机构，所述搅拌机构包括驱动组件、安装轴承、驱动管、驱动轴、支撑套管、连接杆、两个研磨块、两个气缸、至少两个排料孔和至少两个搅拌杆，所述清洁机构包括水管、第二摩擦  全部
背景技术：
智慧生产线是在一定的线路上连续输送货物搬运机械，又称输送线或者输送机。 按照输送系列产品大体可以分为：皮带流水线、板链线、倍数链线、插件线、网带线、悬挂线 及滚筒流水线这七类流水线。一般包括牵引件、承载构件、驱动装置、张紧装置、改向装置和 支承件等。流水线输送能力大，运距长，还可在输送过程中同时完成若干工艺操作，所以应 用十分广泛。 搅拌机作为智慧生产线的组成部分，现有技术的搅拌机在使用时，由于搅拌机结 构的限制，致使搅拌机搅拌效果较差，不仅如此，现有技术的搅拌机在使用时，搅拌机清洁 较为困难，降低了搅拌机的实用性。
技术实现要素：

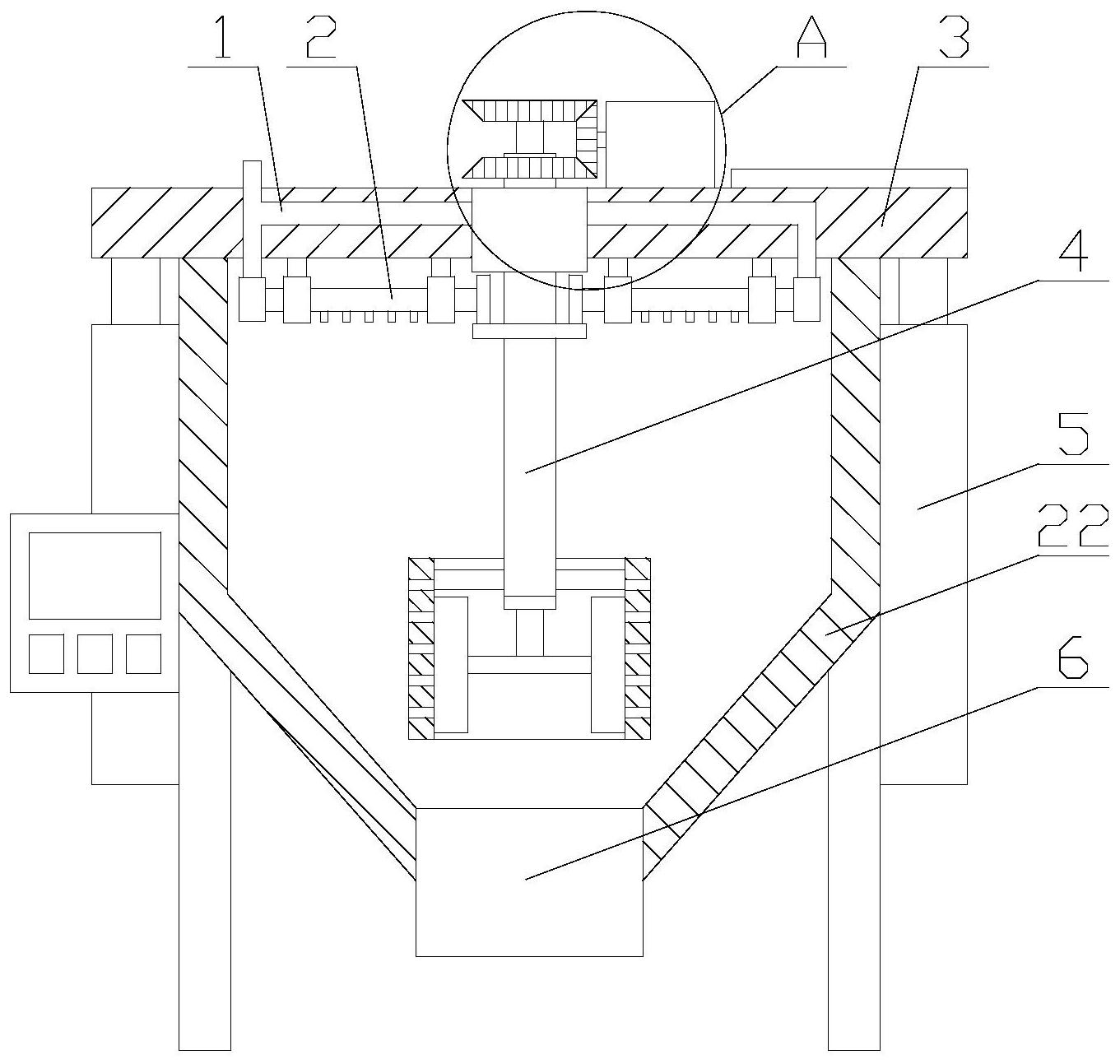

本发明要解决的技术问题是：为了克服现有技术的不足，提供一种用于食品生产 线的高效型搅拌机。 本发明解决其技术问题所采用的技术方案是：一种用于食品生产线的高效型搅拌 机，包括主体、顶板和出料管，所述主体的形状为圆柱形，所述主体的顶部设有开口，所述顶 板覆盖在主体的顶部，所述出料管设置在主体的底部，还包括搅拌机构和清洁机构，所述搅 拌机构和清洁机构均设置在主体的内部，所述搅拌机构与顶板连接； 所述搅拌机构包括驱动组件、安装轴承、驱动管、驱动轴、支撑套管、连接杆、两个 研磨块、两个气缸、至少两个排料孔和至少两个搅拌杆，所述驱动轴、驱动管和支撑套管均 与主体同轴设置，所述驱动管的顶端通过安装轴承与顶板连接，所述驱动轴设置在驱动管 的内部，所述驱动轴的长度大于驱动管的长度，所述驱动轴与驱动管滑动连接，所述驱动组 件设置在顶板上，所述驱动管和驱动轴的顶端均与驱动组件连接，所述搅拌杆与驱动垂直， 各搅拌杆周向均匀设置在驱动管的底端的四周，所述驱动管通过各搅拌杆与支撑套管的一 端的内壁固定连接，两个研磨块关于驱动轴对称设置，所述研磨块与支撑套管的内侧抵靠， 所述驱动轴的底端通过连接杆与研磨块固定连接，各排料孔均匀分布在支撑套管上，两个 气杆的缸体分别设置在主体的两侧，两个气缸的气杆的顶端均与顶板固定连接； 所述清洁机构包括水管、第二摩擦盘和两个喷洒组件，两个喷洒组件关于驱动轴 对称设置，所述喷洒组件与顶板连接，所述水管设置在顶板上，所述水管与两个喷洒组件均 连接，所述第二摩擦盘与驱动管固定连接，所述第二摩擦盘与两个喷洒组件均连接。 作为优选，为了提高搅拌机的自动化程度，所述主体上设有控制箱，所述控制箱的 内部设有PLC，所述控制箱上设有显示屏和至少两个控制按键，所述显示屏和各控制按键均 与PLC电连接。 作为优选，为了给驱动管和驱动轴提供动力，所述驱动组件包括电机、第二齿轮和 4 CN 111569728 A 说　明　书 2/5 页 两个第一齿轮，所述电机与顶板固定连接，所述电机与第二齿轮传动连接，两个第一齿轮分 别与驱动管和驱动轴的顶端固定连接，所述第二齿轮设置在两个第一齿轮之间，两个第一 齿轮均与第二齿轮啮合。 作为优选，为了提高对驱动轴和驱动管的转速控制的精确度，所述电机为伺服电 机。 作为优选，为了提高驱动管与驱动轴之间的密封性能，所述驱动管的两端均设有 密封圈，所述驱动管通过密封圈与驱动轴密封连接。 作为优选，为了延长主体的使用寿命，所述主体的内壁上涂有防腐涂层。 作为优选，为了提高对搅拌机的清洁效果，所述喷洒组件包括转动管、第一摩擦 盘、旋转接头、两个固定轴承和至少两个喷嘴，所述转动管的轴线与驱动管的轴线垂直且相 交，所述转动管的两端均通过固定轴承与顶板连接，所述第一摩擦盘与转动管的一端固定 连接，所述第一摩擦盘的外周与第二摩擦盘的一侧抵靠，各喷嘴排列设置在转动管上，所述 转动管的另一端通过旋转接头与水管连接。 作为优选，为了降低第一摩擦盘与第二摩擦盘之间发生打滑的几率，所述第一摩 擦盘和第二摩擦盘上均设有防滑纹。 作为优选，为了延长转动管的使用寿命，所述转动管的制作材料为不锈钢。 作为优选，为了提高搅拌机的节能性能，所述顶板上设有太阳能板。 本发明的有益效果是，该用于食品生产线的高效型搅拌机中，通过搅拌机构对原 料进行搅拌，提高了搅拌机的搅拌效果，与现有搅拌机构相比，该搅拌机构通过搅拌杆对原 料进行搅拌，通过研磨块对原料进行挤压研磨，通过两者结合提高了搅拌机的搅拌效果，不 仅如此，通过清洁机构可以对搅拌机内部进行清洁，提高了搅拌机的清洁的便捷度，与现有 清洁机构相比，该清洁机构实现了与搅拌机构的联动，通过搅拌机构提供动力，提高了搅拌 机的节能性能。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1是本发明的用于食品生产线的高效型搅拌机的结构示意图； 图2是本发明的用于食品生产线的高效型搅拌机的搅拌机构的结构示意图； 图3是图1的A部放大图； 图4是本发明的用于食品生产线的高效型搅拌机的清洁机构的结构示意图； 图中：1.水管，2.转动管，3.顶板，4.驱动管，5.气缸，6.出料管，7.搅拌杆，8.驱动 轴，9.支撑套管，10.连接杆，11.研磨块，12.排料孔，13.第一齿轮，14.第二齿轮，15.电机， 16.安装轴承，17.旋转接头，18.喷嘴，19.固定轴承，20.第一摩擦盘，21.第二摩擦盘，22.主 体。
