技术摘要：

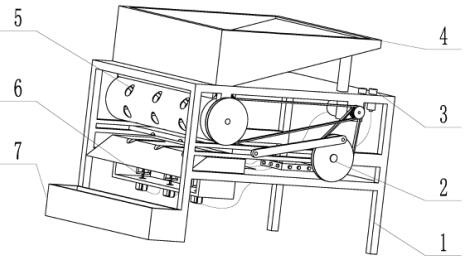

一种用于较大尺寸差的夏威夷果批量切口装置，属于坚果切口领域，是由装置主体架、推滚组件、控制驱动系统、料仓、送料组件、移动刀具组件和成品仓组成的，所述推滚组件安装在装置主体架的前面中间层，所述控制驱动系统安装在装置主体架的尾部中间层，所述料仓安装在装  全部
背景技术：
山龙眼科、澳洲坚果属植物在世界上众多的干果之中，夏威夷果的经济价值最高， 素来享有“干果之王”的誉称。但是夏威夷果的外壳坚硬不易破开，需要用工具夹碎，或者用 锯子切割，但是两种方法效果都不好，目前市面上的夏威夷果切口机只能适用于直径在2~ 3cm的夏威夷果，若夏威夷果较小存在切到果肉的现象，影响口感和销售，较大又会存在切 割不完全不易打开的现象，所以需要进行改进。
技术实现要素：
针对上述的较大尺寸差夏威夷果批量切口质量较差的问题，本发明提供了一种用 于较大尺寸差的夏威夷果批量切口装置。 本发明是通过以下技术方案实现的：一种用于较大尺寸差的夏威夷果批量切口装 置，是由装置主体架、推滚组件、控制驱动系统、料仓、送料组件、移动刀具组件和成品仓组 成的，所述推滚组件安装在装置主体架的前面中间层，所述控制驱动系统安装在装置主体 架的尾部中间层，所述料仓安装在装置主体架的上层，所述送料组件安装在料仓的下侧，所 述移动刀具组件安装在推滚组件上，所述成品仓放置在装置的前侧下方。 所述推滚组件是由下底板、上压板、连杆、偏心轮、V带、电机驱动轮和减速电机组 成的，所述下底板位于装置主体架的中间层，所述上压板位于下底板的上方，可在装置主体 架上滑动，所述连杆一端连接上压板，一端连接偏心轮，所述偏心轮安装在装置主体架上， 所述V带安装在偏心轮和电机驱动轮上，所述减速电机安装在装置主体架的下侧，所述电机 驱动轮安装在减速电机上。 所述控制驱动系统是由开按钮、关按钮、测距模块、控制驱动器、减速电机和螺杆 步进电机组成的，所述开按钮、关按钮和测距模块接入控制驱动器，所述减速电机和螺杆步 进电机被控制驱动器驱动运行。 所述送料组件是由送料轮、毛刷、测距模块和挡块组成的，所述送料轮安装在装置 主体架上，所述毛刷安装在装置主体架上，所述测距模块安装在装置主体架上，所述挡块位 于装置主体架的顶层下侧。 所述送料轮是由固定轴、鹅蛋形孔和送料轮主体组成的，所述固定轴在送料轮主 体的两侧，所述固定轴与送料轮主体固定并同步转动，所述送料轮主体表面有鹅蛋形孔，所 述鹅蛋形孔的小口处能够导向。 3 CN 111602826 A 说　明　书 2/3 页 所述移动刀具组件是由步进电机固定架、螺杆步进电机、螺杆滑块、刀头、刀柄过 孔和螺杆过孔组成的，所述步进电机固定架安装在装置主体架上，所述螺杆步进电机被步 进电机固定架固定，所述螺杆滑块安装在螺杆步进电机上，所述刀头安装在螺杆滑块的上 方，所述刀头穿过刀柄过孔，所述螺杆步进电机能够通过螺杆过孔。 该发明的有益之处是，能够对尺寸相差较大的夏威夷果进行完美切口，切割后较 小的夏威夷果刀口浅而窄，较大的夏威夷果深而宽，都不会切割到果肉，实现了夏威夷果较 高质量的开口；该装置采用的移动刀具组件是利用丝杠螺母的运动方式，丝杠螺母本身具 有自锁功能，能够保持刀头在较大的压力下保持稳定状态，有利于切口的整齐和切口的深 度均匀；该装置采用测距模块对夏威夷果的直径进行测量，通过夏威夷果直径和壳厚的关 系，调教移动刀具组件的刀头的移动距离，准确切割保证切口质量又不会切割到果肉；该装 置采用曲柄滑块运动的上压板对夏威夷果进行推滚运动，经过V带传动避免了刚性的挤压， 能够一定程度的减少装置的损坏；该装置的送料轮采用鹅蛋形孔的凹孔，传统圆形凹孔使 夏威夷果滑落时有较大的方向不确定性，鹅蛋形孔有一端长且窄具有良好的导向性，能够 保证夏威夷果的准确送料。 附图说明 附图1为本发明的结构示意图； 附图2为本发明推滚组件结构示意图； 附图3为本发明控制系统接线示意图； 附图4为本发明的料仓结构示意图； 附图5为本发明的送料组件剖面图； 附图6为本发明的送料轮结构示意图； 附图7为本发明的移动刀具组件结构示意图。 图中，1、装置主体架，2、推滚组件，201、下底板  ，202、上压板  ，203、连杆  ，204、偏 心轮  ，205、V带  ，206、电机驱动轮，207、减速电机，3、控制驱动系统，4、料仓，5、送料组件， 501、送料轮，5011、固定轴，5012、鹅蛋形孔，5013、送料轮主体，502、毛刷，503、测距模块， 504、挡块，6、移动刀具组件，601、步进电机固定架，602、螺杆步进电机，603、螺杆滑块，604、 刀头，605、刀柄过孔，606、螺杆过孔，7、成品仓。
