技术摘要：

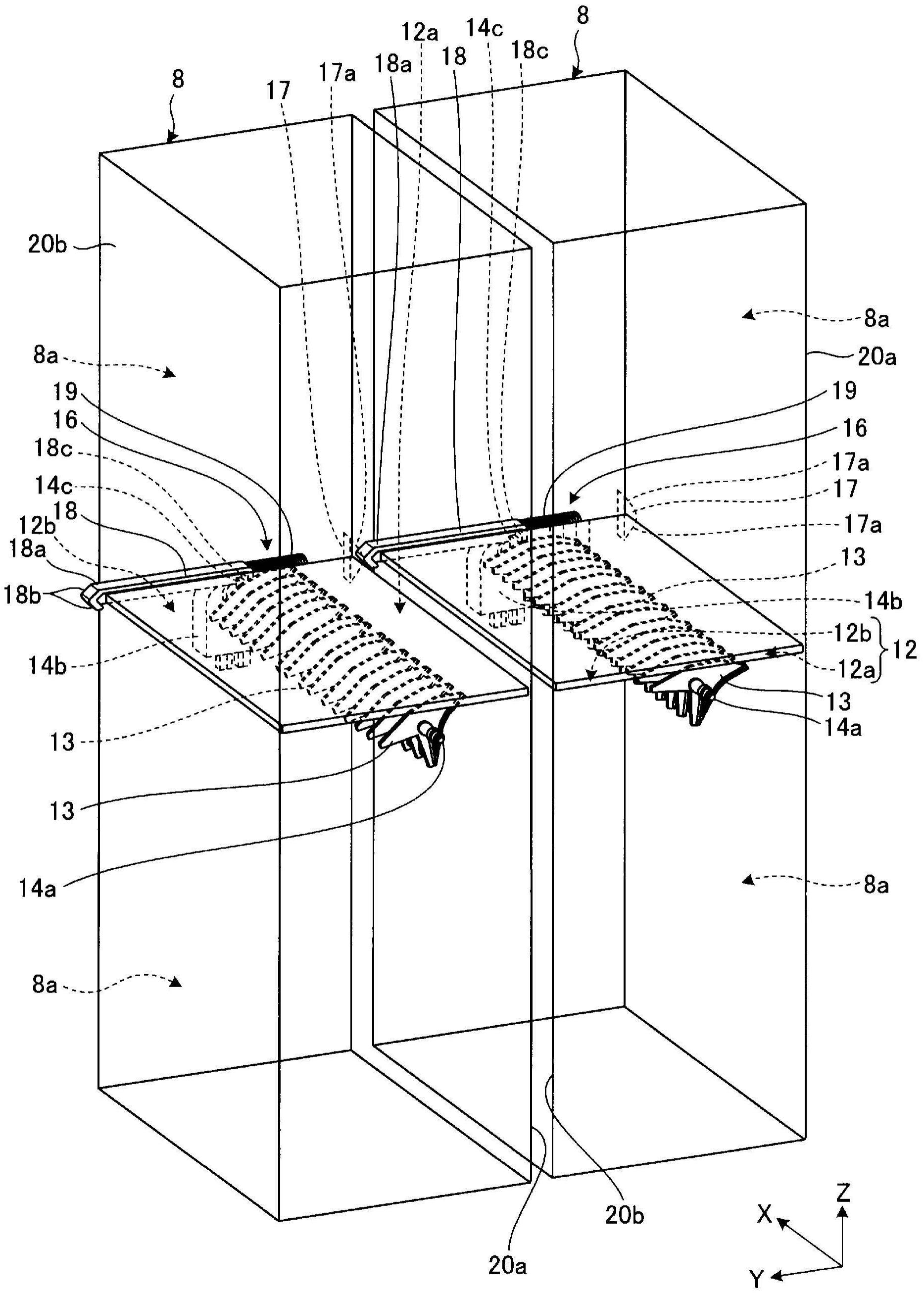

根据本实施方式的纸张存放装置(8)包括：存放部分(8a)，其存放纸张(3)；输送机构(12)，其包括用于将所述纸张(3)传送到所述存放部分(8a)的送入路径(12a)和用于传送来自所述送入路径(12)的所述纸张(3)的送出路径(12b)；闸门构件(13)，其设置在所述输送机构(12)中并且能在  全部
背景技术：
例如，自动柜员机包括将纸币作为纸张存放的纸币存放装置。这种类型的纸币存 放装置具有输送纸币的输送机构以及存放由输送机构输送的纸币的存放单元，并且被配置 为多个纸币存放装置经由输送机构彼此连接。该纸币存放装置具有在存放状态和通过 (pass)状态之间切换的闸门构件，在存放状态下，由输送机构输送的纸币被存放在存放单 元中，在通过状态下，由输送机构传送的纸币被传送到另一纸币存放装置。 引用列表 专利文献 专利文献1：日本专利公开No.2005-353103
技术实现要素：
技术问题 当上述纸币存放装置的输送机构被连接时，如果在纸币存放装置之间的纸币输送 方向上的终端处布置的纸币存放装置中对闸门构件的切换操作的控制发生故障或者闸门 构件的切换机构失灵，则存在的问题是纸币可能错误地经过纸币存放装置的输送路径。此 时，例如，当布置在终端处的纸币存放装置中的输送路径的终端向外部敞开时，有可能从输 送路径排出的纸币会丢失。 鉴于以上问题，已经实现了所公开的技术，并且本发明的目的是提供可以增强闸 门构件根据纸张存放装置的连接状态进行的切换操作的可靠性的纸张存放装置和纸张存 放装置的控制方法。 问题的解决方案 为了解决以上问题并实现该目的，根据一方面的本申请中公开的一种纸张存放装 置包括：存放单元，其存放纸张；输送机构，其包括用于将纸张传送到所述存放单元的送入 路径和用于传送来自所述送入路径的纸张的送出路径；闸门构件，其设置在所述输送机构 中并且在存放状态与通过状态之间切换，在所述存放状态下，纸张被从所述送入路径传送 到所述存放单元，并且在所述通过状态下，纸张被从所述送入路径传送到所述送出路径；锁 定机构，其包括在所述闸门构件的移动受限制的锁定状态与所述锁定状态被解锁的解锁状 态之间移动的锁定构件；以及解锁构件，其对所述锁定构件限制所述闸门构件移动的锁定 状态进行解锁，其中，所述解锁构件被设置成从所述送入路径和所述送出路径中的一者那 一侧向所述纸张存放装置的外部伸出，所述锁定构件被设置成从所述送入路径和所述送出 路径中的另一者那一侧向所述纸张存放装置的外部伸出，并且当所述纸张存放装置的所述 输送机构连接到与所述纸张存放装置不同的另一纸张存放装置的所述输送机构时，所述锁 定构件在所述另一纸张存放装置的所述解锁构件的作用下移动。 4 CN 111587451 A 说　明　书 2/8 页 发明的有利效果 根据本申请中公开的纸张存放装置的一方面，可以增强闸门构件根据纸张存放装 置的连接状态进行的切换操作的可靠性。 附图说明 [图1]图1是例示了第一实施方式的整个纸币处理装置的示意图。 [图2]图2是例示了第一实施方式的纸币存放装置的透明立体图。 [图3]图3是示意性例示了第一实施方式的纸币存放装置的纵截面图。 [图4]图4是示意性例示了第一实施方式的纸币存放装置的连接状态的纵截面图。 [图5]图5是示意性例示了第一实施方式的纸币存放装置的连接状态的横截面图。 [图6A]图6A是用于说明第一实施方式的纸币存放装置中的锁定构件限制闸门构 件移动的锁定状态的立体图。 [图6B]图6B是用于说明第一实施方式的纸币存放装置中的锁定构件限制闸门构 件移动的锁定状态的立体图。 [图7A]图7A是用于说明第一实施方式的纸币存放装置中的锁定构件已经对闸门 构件的锁定状态进行解锁的解锁状态的立体图。 [图7B]图7B是用于说明第一实施方式的纸币存放装置中的锁定构件已经对闸门 构件的锁定状态进行解锁的解锁状态的立体图。 [图8]图8是示意性例示了第二实施方式的纸币存放装置的连接状态的纵截面图。 [图9]图9是示意性例示了第二实施方式的纸币存放装置的连接状态的横截面图。 [图10]图10是用于说明第二实施方式的纸币存放装置的控制方法的流程图。 [图11]图11是例示了第三实施方式的整个纸币处理装置的示意图。
