技术摘要：
本发明公开了一种建筑卷扬机用支撑机构，包括支座、锁孔、支撑件、插入孔、连接件、基座、放置槽、预刮扫机构和清理机构，本发明通过在连接件内侧前端安装有预刮扫机构，能够通过对刮板槽的角度调节，来对顶部经过的钢绳进行刮扫，能对钢绳表面较厚污垢进行刮除，效果  全部
背景技术：
卷扬机，用卷筒缠绕钢丝绳或链条提升或牵引重物的轻小型起重设备，又称绞车， 卷扬机可以垂直提升、水平或倾斜拽引重物，卷扬机分为手动卷扬机、电动卷扬机及液压卷 扬机三种，以电动卷扬机为主，可单独使用，也可作起重、筑路和矿井提升等机械中的组成 部件，因操作简单、绕绳量大、移置方便而广泛应用，主要运用于建筑、水利工程、林业、矿 山、码头等的物料升降或平拖，在建筑工地上也需要用到卷扬机来对物料进行提升，在卷扬 机底部均安装有支撑机构用于对卷扬机的支撑。 在卷扬机底部的支撑机构进行安装后，由于卷扬机上钢绳长期进行使用时表面容 易附着大量杂质，需要人工进行手动清理，造成效率的低下，并且清理难度较大，耗费人力。
技术实现要素：

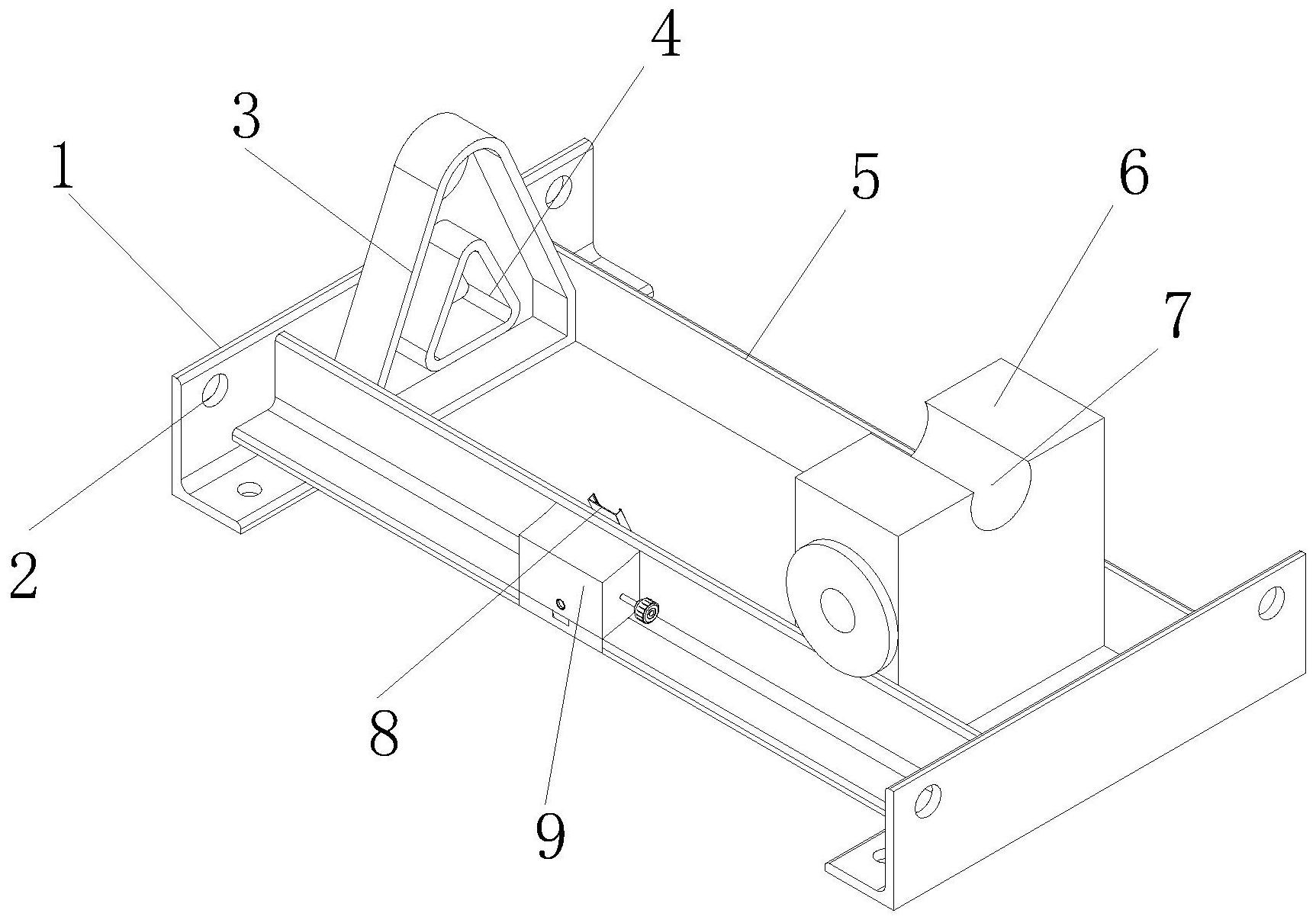

因此，为了解决上述不足，本发明在此提供一种建筑卷扬机用支撑机构。 本发明是这样实现的，构造一种建筑卷扬机用支撑机构，该装置包括支座，所述支 座内四端开设有锁孔，所述支座内侧左端安装有支撑件，所述支撑件内下端设置有插入孔， 所述支座内侧前后两端焊接固定有连接件，所述连接件内右端与基座进行固定，所述基座 顶端中部开设有放置槽，所述连接件内侧前端安装有预刮扫机构，所述连接件前端面中部 设置有清理机构，所述预刮扫机构包括固定盘、连接座和刮板槽，所述固定盘前端面与连接 件进行固定，所述固定盘背面与连接座一体铸造成型，所述连接座内后端与刮板槽相互铰 接。 优选的，所述清理机构包括箱体、转动杆、旋钮、出口、接渣盘、滑块、进口和对夹机 构，所述箱体背面与连接件相接，所述箱体右侧中部伸出有转动杆，所述转动杆右侧插入至 旋钮，所述箱体前端面下端开设有出口，所述箱体底部设置有接渣盘，所述接渣盘左右两侧 前端固定有滑块，所述接渣盘嵌入至连接件内，所述箱体背面上端开设有进口，所述箱体内 中部设置有对夹机构。 优选的，所述对夹机构包括活动件、限位盘、导杆、螺杆、固定件和清扫刷，所述活 动件右侧中部设置有限位盘，所述限位盘右侧与转动杆相固定，所述活动件内左侧上下两 端伸出导杆至固定件内右端，所述导杆之间设置有螺杆，所述固定件背面与箱体进行固定， 所述固定件和活动件前端面均固定有清扫刷。 优选的，所述固定盘前端面上端两端开设有螺孔，并且固定盘通过螺栓锁入螺孔 与连接件进行固定。 优选的，所述刮板槽最大转动角度为180°，并且刮板槽内后端呈光滑状。 优选的，所述箱体左侧设置有密封盖，并且密封盖与箱体通过螺栓进行固定。 优选的，所述接渣盘左右两侧通过滑块活动嵌入至连接件前端面下端，并且接渣 3 CN 111573544 A 说　明　书 2/4 页 盘前端面上端开设有把槽。 优选的，所述连接件背面上端开设有开口，并且开口与进口相通。 优选的，所述限位盘左侧与螺杆相接，并且螺杆左侧旋入至固定件内右端。 优选的，所述清扫刷呈方形状，并且清扫刷背面通过卡扣与活动件和固定件进行 固定。 优选的，所述接渣盘采用不锈钢材质。 优选的，所述清扫刷采用PP塑料材质。 本发明具有如下优点：本发明通过改进在此提供一种建筑卷扬机用支撑机构，与 同类型设备相比，具有如下改进： 优点1：本发明所述一种建筑卷扬机用支撑机构，通过在连接件内侧前端安装有预 刮扫机构，能够通过对刮板槽的角度调节，来对顶部经过的钢绳进行刮扫，能对钢绳表面较 厚污垢进行刮除，效果好，刮除稳定。 优点2：本发明所述一种建筑卷扬机用支撑机构，通过在连接件前端中部安装有清 理机构，清理机构内安装有对夹机构，钢绳进入到机构内，对夹机构闭合，使得清扫刷对钢 绳进行清理，落下的杂质由底部的接渣盘进行收集，减少人工的操作，提高工作的效率。 附图说明 图1是本发明结构示意图； 图2是本发明预刮扫机构结构示意图； 图3是本发明清理机构结构示意图； 图4是本发明清理机构内部结构示意图； 图5是本发明活动件结构示意图。 其中：支座-1、锁孔-2、支撑件-3、插入孔-4、连接件-5、基座-6、放置槽-7、预刮扫 机构-8、清理机构-9、固定盘-81、连接座-82、刮板槽-83、箱体-91、转动杆-92、旋钮-93、出 口-94、接渣盘-95、滑块-96、进口-97、对夹机构-98、活动件-981、限位盘-982、导杆-983、螺 杆-984、固定件-985、清扫刷-986。
